Kit domotica smart frantoio oleario LoRaWAN Milesight, da 2 a 6 gramole: temperatura di gramolazione, deposito olio, assorbimento del decanter e acqua di processo
Kit domotica smart frantoio oleario LoRaWAN Milesight, da 2 a 6 gramole: temperatura di gramolazione, deposito olio, assorbimento del decanter e acqua di processo
Prezzo di listino
€1,069.00
Prezzo di listino
Prezzo scontato
€1,069.00
Prezzo unitario
per
Imposte incluse.
Impossibile caricare la disponibilità di ritiro
Kit trasformazione alimentare · frantoio
Kit frantoio oleario, da 2 a 6 gramole
Temperatura di gramolazione registrata su 2 gramole con sonde PT100 e display a bordo macchina, clima del deposito olio e del locale olive, corrente assorbita dal decanter, acqua di processo. Trasmissione radio LoRaWAN, storico e allarmi da app.
Dispositivi Milesight
Sonde PT100 con display
Storico esportabile
Allarmi su smartphone
Kit personalizzabili. Questo è uno dei kit LoRaWAN Milesight della sezione Domotica Smart. Per impianti diversi, kit su misura o automazioni personalizzate scriveteci dalla sezione contatti.
Più taglie. Numeri, schema e tabella di questa scheda descrivono la taglia «2 gramole». Le altre taglie si scelgono in alto e sono elencate più sotto, in «Taglie disponibili».
2 gramoleUn sensore a due sonde PT100 con display: la temperatura si legge in gramola e resta registrata partita per partita.
Deposito olioTemperatura e umidità in 2 punti del locale di stoccaggio, con soglie di minima e di massima.
DecanterCorrente sulle tre fasi della linea, per vedere ore di lavoro, carico e anomalie di assorbimento.
Acqua di processoLettura del contatore a impulsi e sensore di allagamento a pavimento con cicalino.
Cosa fa
- Il sensore a due sonde segue le due gramole: la temperatura compare sul display e viene inviata ogni 10 minuti al gateway collegato alla rete del frantoio.
- Per ogni gramola si imposta una soglia di massima: la notifica arriva quando la pasta si avvicina al limite che vi siete dati per l'estrazione a freddo.
- La curva di ogni gramolazione resta nello storico, consultabile da smartphone e da PC; il sensore conserva inoltre 10.000 letture nella propria memoria, esportabili in CSV o PDF.
- Due sensori nel deposito registrano temperatura e umidità vicino ai serbatoi dell'olio, un terzo controlla il locale di ricezione e sosta delle olive.
- Il misuratore a tre pinze rileva la corrente assorbita dalla linea del decanter: ore di funzionamento, andamento del carico e un consumo calcolato a partire dalla tensione impostata.
- Il contatore di impulsi totalizza i litri del contatore dell'acqua di processo; il sensore a pavimento suona e avvisa quando l'acqua lo raggiunge.
Per un numero diverso di gramole, più linee, il controllo di altri motori, se in frantoio non c'è connessione ad internet e serve un gateway 4G, per frantoi con muri spessi o più corpi di fabbrica: indicate le caratteristiche del vostro impianto dalla sezione contatti e vi proponiamo la configurazione corretta con il preventivo.

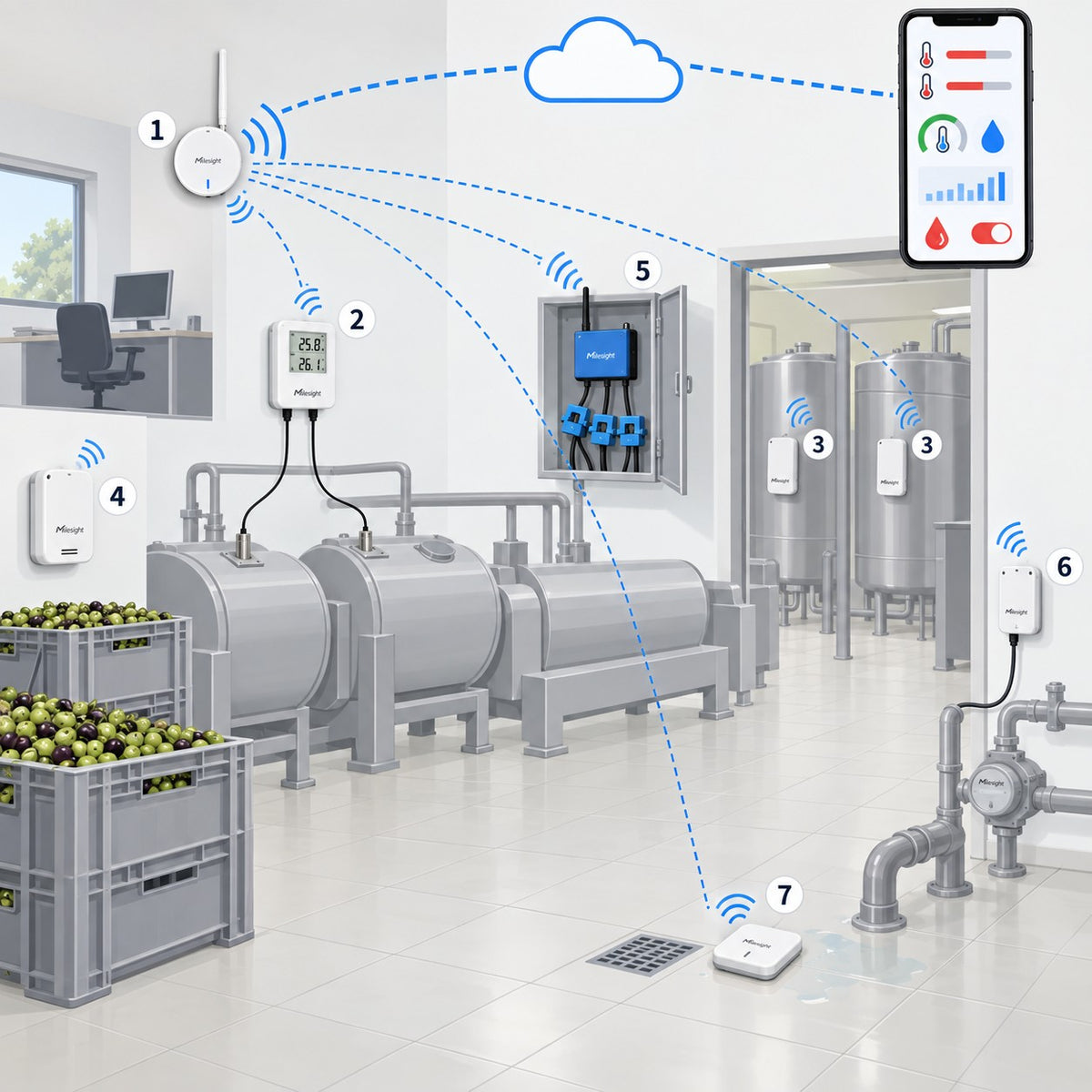

1Gateway LoRaWAN compatto da interno, in ufficio o in un locale asciutto, collegato alla rete del frantoio: raccoglie i dati di tutti i sensori e li porta in cloud.
2Sensore di temperatura a due sonde con display, a parete accanto alle gramole: una sonda PT100 nel pozzetto di ciascuna.
3Sensore compatto di temperatura e umidità nel deposito olio. Due nel kit.
4Sensore di temperatura e umidità nel locale olive.
5Misuratore di corrente a tre pinze nel quadro, sui conduttori della linea del decanter.
6Contatore di impulsi collegato al contatore dell'acqua di processo.
7Sensore di perdita d'acqua appoggiato a pavimento, con cicalino.
Come si installa
Gateway. Da tavolo, a parete o a soffitto in un locale asciutto: ufficio, punto vendita, corridoio. È un gateway compatto da interno (IP30, esercizio da -20 a +50 °C): non va in sala di lavorazione né dove si lava a getto. Alimentazione USB-C 5 V, collegamento con cavo Ethernet o Wi-Fi del frantoio. Con muri spessi va messo nel punto più centrale possibile.
Sensore delle gramole. A parete o su un supporto accanto alle gramole, con il display in verticale e sotto l'altezza degli occhi. Le due sonde PT100, con cavo da 1,5-2 m, si inseriscono nei pozzetti portasonda delle gramole; se una gramola ne è priva serve un manicotto libero da mezzo pollice su cui avvitare un pozzetto. Corpo IP65, sonde IP67: tenerlo fuori dal getto dei lavaggi. Alimentazione a batterie oppure da USB-C 5 V.
Deposito e locale olive. Nel deposito i due sensori compatti si fissano a parete o su un montante vicino ai serbatoi, con la feritoia di misura mai rivolta verso l'alto; misurano da -30 a +60 °C. Nel locale olive il sensore va a parete con viti, biadesivo o fascetta, lontano da portoni e correnti d'aria. Sono tutti IP67.
Decanter, acqua e pavimento. Le tre pinze si chiudono nel quadro ciascuna attorno a un solo conduttore di fase della linea del decanter, mai fase e neutro insieme; foro da 36,5 mm, fino a 500 A, cavi delle pinze da 1 m. Il misuratore si alimenta dalla corrente che misura, a partire da circa 5 A: lavoro da elettricista. Il contatore di impulsi si collega a due fili all'uscita impulsiva del contatore dell'acqua, con 1 m di cavo in dotazione. Il sensore di perdita si appoggia in piano a pavimento dove l'acqua arriva per prima, non nei punti bagnati a ogni lavaggio.
Configurazione. Via NFC con smartphone e app gratuita del produttore: intervalli di lettura, soglie, nomi di gramole e locali, litri per impulso. Fa eccezione il misuratore di corrente, che si configura da PC con cavo USB-C. Il gateway si configura da browser. Nessun software a pagamento.
Documentazione inclusa. Guida di posa scritta con posizioni, abbinamento sonde-gramole, montaggio delle pinze e sequenza di accensione, e configurazione iniziale delle soglie in base ai valori indicati in fase d'ordine.

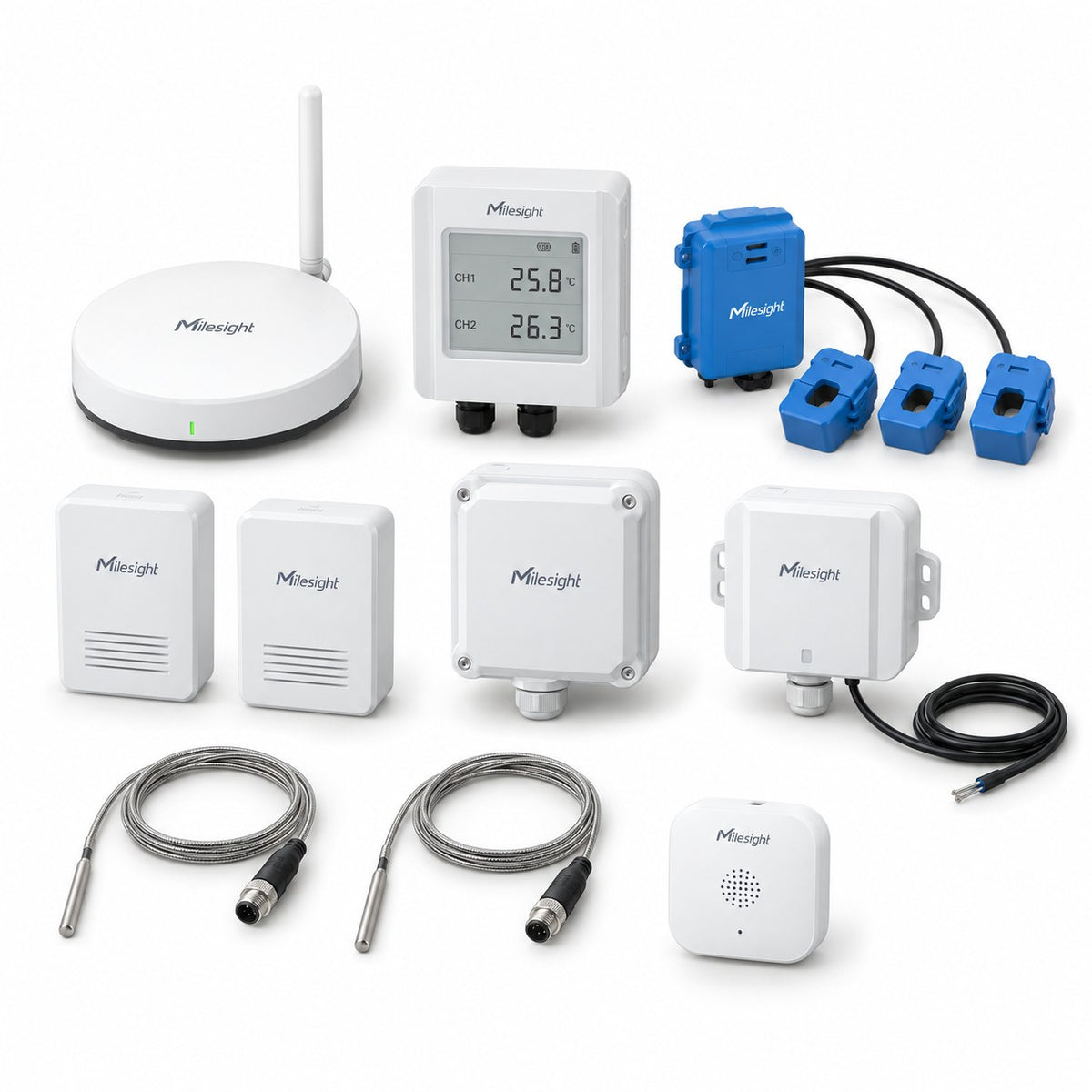

Cosa c'è nel kit
| Q.tà | Dispositivo | A cosa serve |
|---|---|---|
| 1 | Gateway LoRaWAN compatto da interno | Raccoglie i dati dei sensori e li invia in cloud. Ethernet o Wi-Fi, alimentazione USB-C 5 V. |
| 1 | Sensore di temperatura a due ingressi con display, IP65 | Legge due gramole, mostra i valori sul posto e conserva 10.000 letture. Conforme EN 12830. |
| 2 | Sonda di temperatura PT100 con cavo, IP67 | Una per gramola, nel pozzetto portasonda. |
| 2 | Sensore compatto di temperatura e umidità, IP67 | Clima del deposito olio, da -30 a +60 °C. |
| 1 | Sensore di temperatura e umidità, IP67 | Clima del locale di ricezione e sosta delle olive. |
| 1 | Misuratore di corrente trifase a tre pinze, fino a 500 A | Corrente assorbita dalla linea del decanter, ore di lavoro e consumo calcolato. |
| 1 | Contatore di impulsi, IP67 | Totalizza i litri del contatore dell'acqua di processo. |
| 1 | Sensore di perdita d'acqua compatto, IP67 | Allarme sonoro e notifica con 0,5 mm d'acqua a pavimento. |
Dispositivi Milesight della massima qualità con garanzia del produttore. Batterie incluse nei sensori; il sensore delle gramole si può alimentare anche da USB-C 5 V, il misuratore di corrente si alimenta dalla linea che misura. Il gateway è alimentato a 5 V da USB-C.
Taglie disponibili
La taglia si sceglie in alto, insieme a versione e connettività. Lo schema, la foto e la tabella qui sopra mostrano la taglia «2 gramole»; con le altre taglie cambiano solo le quantità dei dispositivi elencati qui sotto, il resto del kit è identico.
- 2 gramole: 1 registratore di temperatura a due sonde, 2 sonde PT100
- 4 gramole: 2 registratori di temperatura a due sonde, 4 sonde PT100
- 6 gramole: 3 registratori di temperatura a due sonde, 6 sonde PT100
Nel kit completo il materiale di installazione legato a questi dispositivi (staffe, pozzetti, clip, cavi, scatole) segue la taglia scelta. Per una taglia diversa scriveteci dalla sezione contatti.
Connettività disponibili
- Rete del cliente (Ethernet/Wi-Fi): 1 gateway LoRaWAN compatto da interno
- 4G integrato: 1 gateway LoRaWAN compatto con 4G. SIM non inclusa
- Edificio grande (Ethernet/Wi-Fi/PoE): 1 gateway LoRaWAN semi-industriale. Muri spessi, depositi interrati, più corpi di fabbrica; IP65
Nel kit completo cambia di conseguenza anche il materiale per il gateway (cavo di rete, palo, iniettore PoE). La SIM per le versioni 4G non è inclusa.
Scegli la versione
Solo dispositivi
Il prezzo si aggiorna in alto scegliendo versione, connettività e taglia.
- I dispositivi Milesight della tabella
- Guida di posa e configurazione iniziale
- Per chi dispone già di pozzetti portasonda, cavo di segnale e materiale di fissaggio
Consigliato
Kit completo con materiale di installazione
Il prezzo si aggiorna in alto scegliendo versione, connettività e taglia.
- Tutto quello della versione base
- 2 pozzetti termometrici con attacco da mezzo pollice, per le gramole prive di portasonda
- Clip e fascette per il fissaggio dei cavi delle sonde lungo la macchina
- 20 m di cavo di segnale schermato per prolungare il collegamento al contatore dell'acqua, cavo Ethernet per il gateway
- Tasselli, viti, biadesivo, passacavi, etichette numerate e schema di posa
Prima di ordinare
Serve una connessione internet in frantoio?
Serve nel punto in cui si installa il gateway: una presa di rete o la copertura Wi-Fi, di solito in ufficio. I sensori non usano il Wi-Fi, parlano via radio con il gateway. Se in frantoio non c'è linea, è disponibile la versione con gateway 4G, che richiede una SIM dati (non inclusa, qualsiasi operatore, traffico inferiore a 1 GB al mese). Si sceglie in fase d'ordine.
Il segnale passa tra sala di lavorazione, deposito e ufficio?
In un edificio la portata dipende da muri e solai. Il gateway compatto della versione base è adatto a un frantoio raccolto e va messo in posizione centrale. Per muri in pietra di grande spessore, depositi interrati, più corpi di fabbrica o capannoni, scegliete la versione «edificio grande»: gateway con portata maggiore, IP65, alimentabile via PoE. Un gateway gestisce centinaia di dispositivi.
Le gramole hanno già il loro termometro a quadro
Il kit non lo tocca: aggiunge una sonda per gramola con registrazione continua, storico e allarmi. Serve un pozzetto portasonda libero oppure un manicotto da mezzo pollice su cui avvitarne uno; la sonda ha diametro tra 4 e 6 mm. Il kit misura e avvisa, non regola l'acqua della camicia. Gramole, decanter e contatori non sono inclusi.
La registrazione vale per la dicitura «estratto a freddo»?
Il kit fornisce la curva di temperatura di ogni gramolazione, con data e ora, esportabile in CSV o PDF: è un'evidenza da allegare alla vostra documentazione di tracciabilità. Il sensore con display è dichiarato conforme alla norma EN 12830 sui registratori di temperatura. La rispondenza ai requisiti della dicitura resta in capo al frantoio e all'organismo di controllo.
Il misuratore di corrente dà i kWh del decanter?
Misura la corrente sulle tre fasi, non la tensione: il consumo in kWh è un valore calcolato a partire dalla tensione e dal fattore di potenza che si impostano. È adatto a confrontare campagne, turni e partite, non a fini fiscali. Si alimenta dalla corrente della linea: sotto circa 5 A non trasmette.
Ho 4 gramole o più linee
Ogni sensore in più segue altre due gramole, gateway e piattaforma restano gli stessi. Tra le opzioni del prodotto trovate le taglie a 4 e 6 gramole. Per più linee, altri motori da controllare o più depositi scriveteci dalla sezione contatti indicando macchine e locali: vi inviamo la composizione e il preventivo del kit adattato.
Autonomia delle batterie
Il sensore delle gramole con due sonde dura oltre 2,7 anni a batterie e si può alimentare in modo permanente da USB-C. I sensori di temperatura e umidità arrivano a 10 anni con una lettura ogni 10 minuti a 25 °C, il contatore di impulsi a circa 5 anni, il sensore di perdita a circa 5 anni con batteria a bottone. Tutte le batterie sono sostituibili e il livello di carica è visibile in app.
Dove si consultano i dati e ci sono canoni?
Sull'app e sul portale del produttore, da smartphone e PC, con grafici, soglie e notifiche; nessun canone per l'uso base. In presenza di un gestionale di frantoio, il gateway può inviare i dati anche a quel sistema (MQTT o HTTP): la configurazione è inclusa.
Cosa succede se manca internet?
I sensori continuano a misurare e il display in gramola resta leggibile. Il sensore delle gramole e il contatore di impulsi conservano le letture in memoria e le ritrasmettono al ritorno del collegamento; il sensore di perdita suona comunque sul posto. Le notifiche sullo smartphone riprendono al ripristino della linea.
Serve un elettricista? E i lavaggi?
Per i sensori a batteria no: si fissano con viti, fascette o biadesivo. Le pinze del misuratore di corrente si montano nel quadro e vanno fatte installare da un elettricista. Il sensore delle gramole è IP65, sonde e sensori ambientali IP67: sopportano umidità e spruzzi, non il getto diretto della lancia. Il misuratore di corrente (IP30) sta nel quadro, il gateway (IP30) in un locale asciutto. Il sensore a pavimento rileva acqua e liquidi conduttivi, non l'olio.
Cosa non è incluso
- Gramole, decanter, serbatoi e contatore dell'acqua con uscita a impulsi: sono quelli del vostro frantoio
- Il montaggio di eventuali manicotti sulle gramole prive di attacco e delle pinze nel quadro
- La SIM dati, nella versione con gateway 4G
- Nella versione "solo dispositivi": pozzetti termometrici, cavo di segnale, cavo Ethernet e minuteria
Spedizione
Spedizione: gratuita in Italia e in tutta la UE. Consegna in 10-20 giorni lavorativi.
