Mersen gBat NH-Sicherung 1000V DC 50A-250A nach IEC 60269-7 für Batteriekreise
Mersen gBat NH-Sicherung 1000V DC 50A-250A nach IEC 60269-7 für Batteriekreise
Normaler Preis
€0.01
Normaler Preis
Verkaufspreis
€0.01
Grundpreis
pro
- Preise zzgl. MwSt.: die Steuer wird im Warenkorb anhand des Lieferlandes berechnet.
- EU-Unternehmen: 0 % MwSt. mit im VIES gültiger USt-IdNr. — das Feld erscheint im Checkout unter der Lieferadresse.
- Ermäßigte 10 % MwSt. auf Photovoltaik und Speicher für Kunden in Italien: vor der Bestellung kurz melden.
VERFÜGBARKEIT
Produkt verfügbar, Menge nicht erfasst
Versand
- Italien: 13 € bei Bestellungen bis 150 €, kostenloser Versand ab 150 €.
- Europäische Union: 60 € pro Bestellung, ohne Mindestbetrag
Die Preise gelten für den Warenkorbwert und werden im Checkout bestätigt, wo auch der Versand in Länder außerhalb der EU berechnet wird.
Mersen gBat Sicherung 1000V DC
Die einzige NH-Sicherung, die nach der für Batteriekreise geschriebenen Norm geprüft ist
IEC 60269-7 · 100kA Schaltvermögen · 50A bis 250A
Die gBat ist der NH-Sicherungseinsatz, der nach IEC 60269-7 geprüft ist, der ausdrücklich für Batteriekreise geschriebenen Norm. Sie ist keine umgewidmete Photovoltaiksicherung: sie ist auf die prospektiven Kurzschlussströme qualifiziert, die ein Lithiumbank wirklich liefern kann, und auf die L/R-Zeitkonstanten dieser Kreise, die deutlich länger sind als die eines Solarstrings.
Der Unterschied steht in einer Zeile: 100kA Schaltvermögen bei 1000V DC in den Größen NH1 und NH2, gegen 20kA einer NH gPV gleichen Formats. Das ist der Schutz, den man einbaut, wenn der Bank groß ist, die Ausschreibung anspruchsvoll, oder beides.
Zwei Kontaktausführungen, und der Unterschied zählt

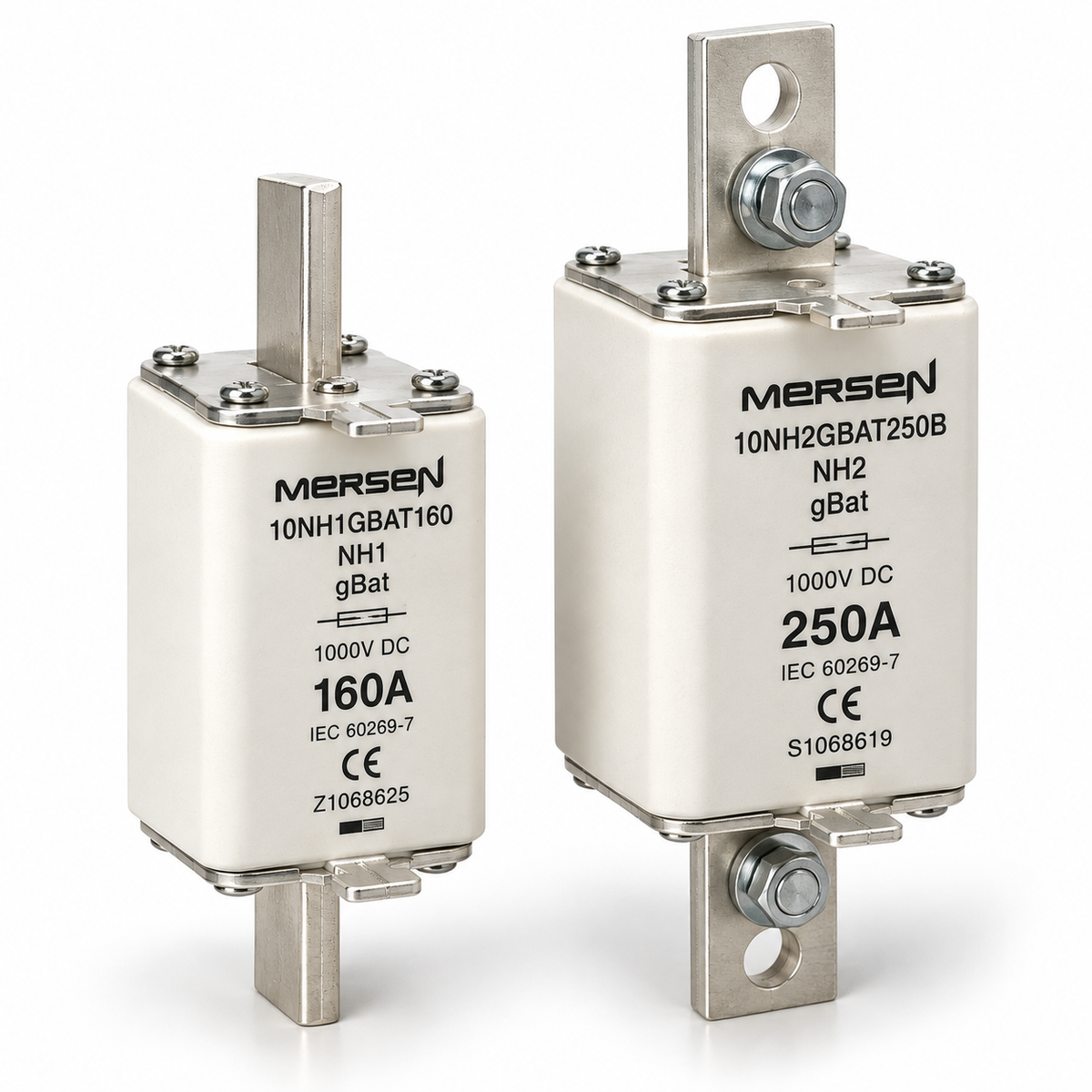

Die gBat gibt es mit Flachmessern und mit verschraubbaren Messern. Die Flachmesserausführung ist die klassische NH: sie wird in die Kontakte eines Sicherungsunterteils gesteckt. Die Ausführung mit verschraubbaren Messern wird direkt auf die Schiene oder auf die Anschlüsse geschraubt, ohne Unterteil, und sie löst das typische Problem kompakter Speicherverteilungen, in denen ein NH-Unterteil keinen Platz findet. Sagen Sie uns bei der Anfrage, welche Sie brauchen.
Verfügbare Codes bei 1000V DC
↔ Tabelle seitlich scrollen
| Größe | Bezeichnung | Code | Kontakt |
|---|---|---|---|
| NH1 50A | 10NH1GBAT50 | T1068620 | Flachmesser |
| NH1 50A | 10NH1GBAT50B | K1068612 | verschraubbare Messer |
| NH1 63A | 10NH1GBAT63 | V1068621 | Flachmesser |
| NH1 63A | 10NH1GBAT63B | L1068613 | verschraubbare Messer |
| NH1 80A | 10NH1GBAT80 | W1068622 | Flachmesser |
| NH1 80A | 10NH1GBAT80B | M1068614 | verschraubbare Messer |
| NH1 100A | 10NH1GBAT100 | X1068623 | Flachmesser |
| NH1 100A | 10NH1GBAT100B | N1068615 | verschraubbare Messer |
| NH1 125A | 10NH1GBAT125 | Y1068624 | Flachmesser |
| NH1 125A | 10NH1GBAT125B | P1068616 | verschraubbare Messer |
| NH1 160A | 10NH1GBAT160 | Z1068625 | Flachmesser |
| NH1 160A | 10NH1GBAT160B | Q1068617 | verschraubbare Messer |
| NH2 200A | 10NH2GBAT200 | A1068626 | Flachmesser |
| NH2 200A | 10NH2GBAT200B | R1068618 | verschraubbare Messer |
| NH2 250A | 10NH2GBAT250 | B1068627 | Flachmesser |
| NH2 250A | 10NH2GBAT250B | S1068619 | verschraubbare Messer |
Es gibt auch die Baureihe für 1500V DC, Größen 1XL, 2XL und 3L, bis 500A und bis 200kA Schaltvermögen, für Hochvolt-Speichersysteme. Fragen Sie uns, wenn Sie sie brauchen.
Technische Daten
| Norm | IEC 60269-7 (gBat) · UL 248-13 |
| Nennspannung | 1000V DC |
| Schaltvermögen DC | 100kA (NH1 und NH2, L/R bis 3ms) |
| Kleinster Ausschaltstrom | 2×In |
| Nennströme | 50A · 63A · 80A · 100A · 125A · 160A (NH1) · 200A · 250A (NH2) |
| Kontakt | Flachmesser oder verschraubbare Messer für Direktmontage |
| Kennmelder | in dieser Baureihe nicht vorgesehen |
gBat, gPV oder Class T
↔ Tabelle seitlich scrollen
| Mersen gBat | NH gPV 1000V DC | Class T | |
|---|---|---|---|
| Norm | IEC 60269-7, an Batteriekreisen geprüft | IEC 60269-6, an Photovoltaikquellen geprüft | UL-Norm, für den Einsatz an Batteriebänken entstanden |
| Nennspannung DC | 1000V (bis 1500V in der erweiterten Baureihe) | 1000V | 125V |
| Schaltvermögen DC | 100kA | 20kA | 20.000A |
| Braucht es ein Unterteil? | nein bei verschraubbaren Messern, ja bei Flachmessern | ja, immer | ja, einen Class-T-Halter oder den Lynx Class-T |
| Wann man sie wählt | wenn die Ausschreibung sie vorschreibt, oder wenn der Bank groß ist und Sie den für Batterien qualifizierten Schutz wollen | wenn eine NH gebraucht wird und keine gBat ausdrücklich gefordert ist | 48V-Anlagen, in denen das kompakte Format mehr zählt als die Nennspannung |
Lieferung
- Auftragsbezogener Artikel: Liefertermin und Verfügbarkeit werden mit dem Angebot bestätigt
- Versand nach Italien und in die Europäische Union
- Nennen Sie uns Nennstrom, Kontaktausführung und Menge: wir senden Ihnen das Angebot
ℹ️ Preis auf Anfrage: dieser Artikel wird auftragsbezogen bestellt und der Preis hängt von Größe, Ausführung und Menge ab. Fragen Sie uns nach einem Angebot.
