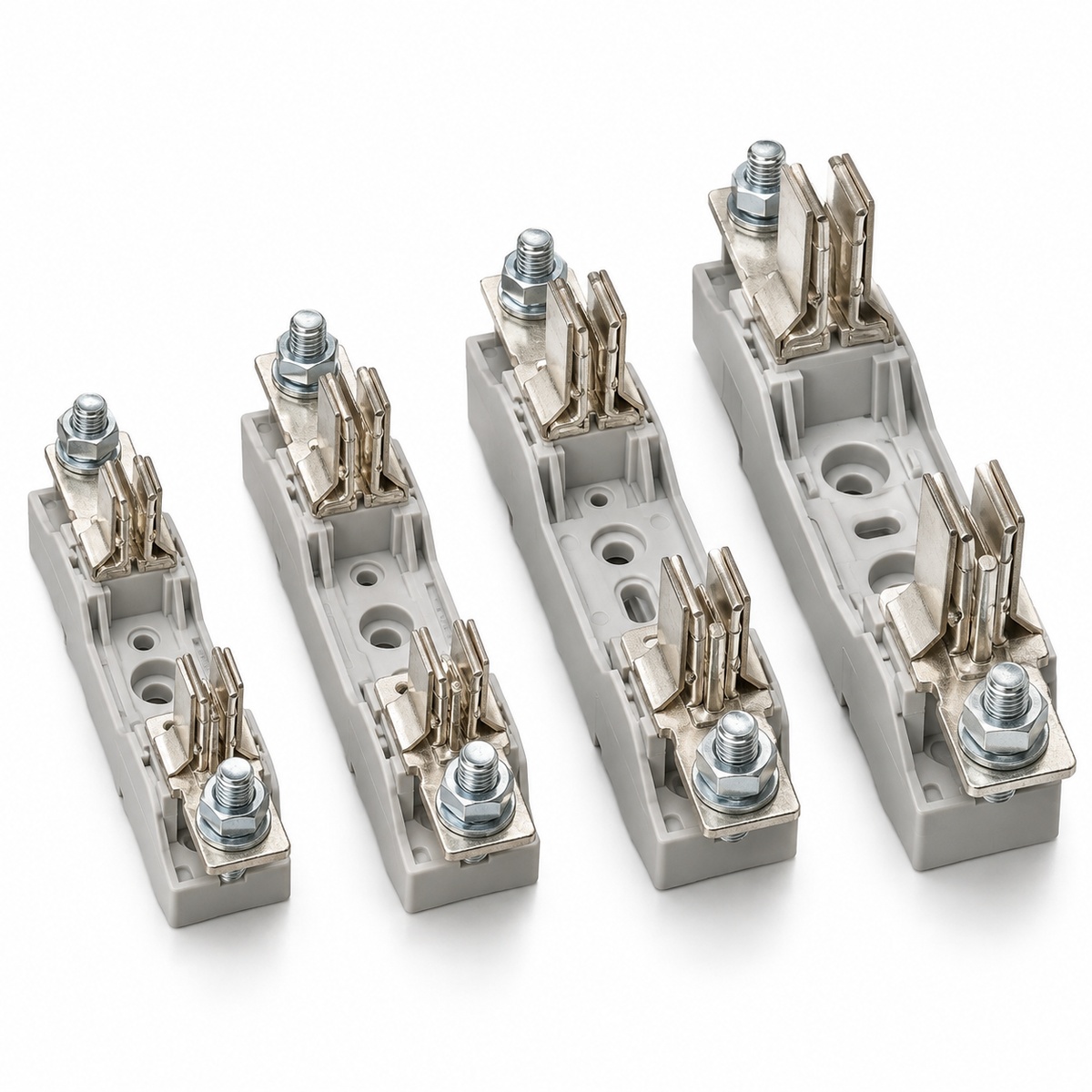

• Basi portafusibili NH 1000V CC PK0, PK1, PK2 e PK3 con pinze e morsetti a bullone
1 1

Italweber

NH-Sicherungsunterteil 1000V DC PK0-PK3 von 160A bis 630A mit Schraubklemmen

NH-Sicherungsunterteil 1000V DC PK0-PK3 von 160A bis 630A mit Schraubklemmen

€26.36
€26.36
Sale Ausverkauft zzgl. MwSt. — wird im Warenkorb berechnet
Preis mit MwSt. ansehen

Preis inkl. MwSt. nach Lieferland

  • Italien22% €32.15
  • Deutschland19% €31.36
  • Frankreich20% €31.63
  • Belgien21% €31.89
  • Bulgarien20% €31.63
  • Dänemark25% €32.95
  • Estland24% €32.68
  • Finnland25,5% €33.08
  • Griechenland24% €32.68
  • Irland23% €32.42
  • Kroatien25% €32.95
  • Lettland21% €31.89
  • Litauen21% €31.89
  • Luxemburg17% €30.84
  • Malta18% €31.10
  • Niederlande21% €31.89
  • Österreich20% €31.63
  • Polen23% €32.42
  • Portugal23% €32.42
  • Rumänien21% €31.89
  • Schweden25% €32.95
  • Slowakei23% €32.42
  • Slowenien22% €32.15
  • Spanien21% €31.89
  • Tschechien21% €31.89
  • Ungarn27% €33.47
  • Zypern19% €31.36

Die angezeigten Preise sind ohne MwSt. Beim Bezahlen gilt der Satz des Lieferlandes. Unternehmen mit gültiger EU-USt-IdNr. kaufen ohne MwSt. (Reverse Charge).

Taglia
  • Preise zzgl. MwSt.: die Steuer wird im Warenkorb anhand des Lieferlandes berechnet.
  • EU-Unternehmen: 0 % MwSt. mit im VIES gültiger USt-IdNr. — das Feld erscheint im Checkout unter der Lieferadresse.
  • Ermäßigte 10 % MwSt. auf Photovoltaik und Speicher für Kunden in Italien: vor der Bestellung kurz melden.

VERFÜGBARKEIT

Produkt verfügbar, Menge nicht erfasst

Versand

  • Italien: 13 € bei Bestellungen bis 150 €, kostenloser Versand ab 150 €.
  • Europäische Union: 60 € pro Bestellung, ohne Mindestbetrag

Die Preise gelten für den Warenkorbwert und werden im Checkout bestätigt, wo auch der Versand in Länder außerhalb der EU berechnet wird.

Vollständige Versandbedingungen lesen

Vollständige Details anzeigen

NH-Sicherungsunterteil 1000V DC

Das Teil, das die NH-Sicherung trägt und das Leistungskabel aufnimmt

1000V DC · 160A bis 630A · Schraubklemmen bis 300mm²

Einpoliges Sicherungsunterteil für NH-Messersicherungen in Gleichstromkreisen, bemessen mit 1000V DC. Es ist das Teil, das beim Bestellen von NH-Sicherungen regelmäßig vergessen wird: die Sicherung allein lässt sich nirgends anschließen, denn sie hat zwei Messer und keine Gewindebohrungen. Die Kabel werden hier angeschlossen, an den Schraubklemmen des Unterteils, und die Sicherung wird in die Kontakte gesteckt.

Zwei Dinge vor der Bestellung. Die Sicherung ist nicht enthalten und muss zur Größe des Unterteils passen: NH0 auf PK0, NH1 auf PK1, NH2 auf PK2, NH3 auf PK3. Und das Unterteil ist einpolig: eines je Abgang für den Pluspol allein, verdoppelt, wenn beide Pole geschützt werden sollen.

Größen und Anschlüsse

↔ Tabelle seitlich scrollen

UnterteilSicherungsgrößeStromBolzenLeiterMoment
PK0NH0160AM8-M825-150mm²32Nm
PK1NH1250AM10-M1025-150mm²32Nm
PK2NH2400AM10-M1025-240mm²32Nm
PK3NH3630AM12-M1225-300mm²32Nm

Alle Größen 1000V DC, einpolig, Schraubbefestigung. Maße PK1 55×198×83,6mm, PK2 65×225×89mm. Liegt die Installation nahe an der Querschnittsgrenze, prüfen Sie den Kabelschuh vor der Bestellung am Datenblatt.

Welches für 50 und 70mm²

Alle vier nehmen 50mm²-Kabelschuhe problemlos auf, da die Klemmen geschraubt sind und jeder Ringkabelschuh passt. Für 70mm² hat das PK0 jedoch M8-Bolzen, und ein 70mm²-Kabelschuh mit M8-Bohrung ist grenzwertig: ab PK1 aufwärts sind die Bolzen M10 oder M12 und die Verbindung ist sauber. An einem 48V-Batterieabgang mit 70mm² ist das PK1 250A die natürliche Wahl.

Einbau

  • Das Unterteil wird auf Montageplatte oder Schaltschrankboden geschraubt.
  • Leistungskabel mit Ringkabelschuhen an den Klemmen anschließen, mit dem angegebenen Moment.
  • Die Sicherung wird mit dem NH-Aufsteckgriff gesetzt und gezogen, stets bei freigeschalteter Anlage.
  • Die Vorderseite des Unterteils zugänglich lassen: genau darin liegt der Vorteil von NH gegenüber einer Schraubsicherung, nämlich der sichtbare Tausch ohne Kabelarbeiten.

MEGA, Class T oder NH: welche Sicherung

Auf der DC-Seite eines 48V-Speichers kommen drei Sicherungsfamilien wirklich zum Einsatz. Sie sind weder mechanisch noch leistungsmäßig austauschbar.

↔ Tabelle seitlich scrollen

 Victron MEGA 80VClass TNH gPV 1000V DC
Bemessungsspannung DC80V125V Sicherung / 160V Halter1000V
Schaltvermögen DCvom Hersteller nicht angegeben20.000A20kA
Anschlussdirekte M8-Verschraubung, Lochabstand 50,8mmGewindebolzen 3/8" (225-400A) oder M8 (110-200A)Messerkontakte: das Kabel wird am Unterteil angeschlossen, nie an der Sicherung
Einbauortbereits im Victron Lynx Distributor vorgesehen, mit Status-LED je PositionVictron Lynx Class-T Power In (2 Plätze, M10-Sammelschiene) oder eigener HalterNH-Sicherungsunterteil PK0/PK1/PK2/PK3, zum Anschrauben im Schaltschrank
Wann sinnvollWohn- und kleine Gewerbeanlagen rund um eine Lynx-Sammelschiene: am kompaktesten und am günstigstengroße LiFePO4-Bänke, wenn ein angegebenes DC-Schaltvermögen gefordert ist. Standard im Marine- und Profi-InselbereichIndustrieschaltanlagen, prüfbare Trennung, Leiterquerschnitt bis 240mm²

Lieferung

  • Lieferung in 10-20 Tagen
  • Versand nach Italien und in die Europäische Union
  • Unsicher bei der Größe? Schicken Sie uns den maximalen Entladestrom aus dem Batteriehandbuch und den Leiterquerschnitt, wir sagen Ihnen welche passt
