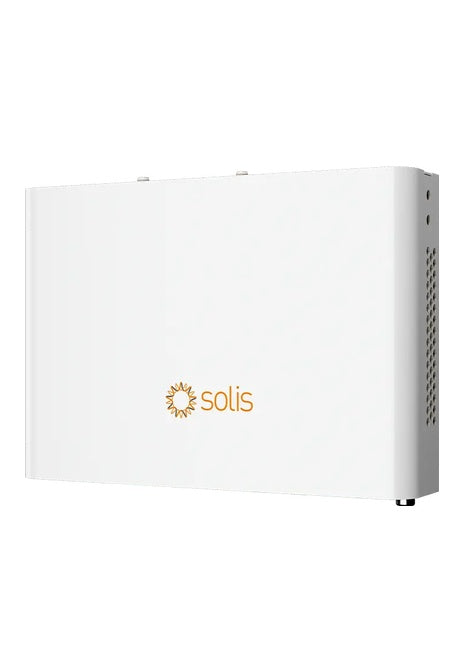

Solis MB-S4-W4 Gewerbe-Datenlogger für bis zu 80 Wechselrichter mit Webserver

Solis MB-S4-W4 Gewerbe-Datenlogger für bis zu 80 Wechselrichter mit Webserver

Der MB-S4-W4 ist der Datenlogger für große Felder: entwickelt für Gewerbe- und Industrieanlagen, hält er bis zu 80 Wechselrichter auf einer Einheit zusammen. Er sammelt nicht nur Daten, sondern übernimmt Protokollumsetzung und Leistungsregelung – er ist damit die Stelle, über die die Anlage die Einspeisevorgaben einhält.

Die 80 Wechselrichter verteilen sich auf 4 RS485-Schnittstellen, bis zu 20 Geräte je Schnittstelle und maximal 1000m Leitungslänge: Vor der Inbetriebnahme lohnt es sich also zu planen, wie das Feld auf vier Stränge aufgeteilt wird, statt eine einzige sehr lange Leitung zu ziehen. Nach außen stehen 2 LAN-Ports mit 10/100Mbps, Dualband-WLAN und Mobilfunk bereit, mit Modbus-RTU seriell und Modbus-TCP oder IEC 60870-5-104 über Ethernet. Dazu kommen 4 Digitaleingänge, 2 Digitalausgänge und 4 Analogeingänge für Anlagensignale.

Im Alltag merkt man vor allem den integrierten Webserver: Überwachung und Konfiguration laufen im Browser, ohne App-Installation und ohne vom Telefon einer bestimmten Person abhängig zu sein. Bei der Inbetriebnahme genügt ein Befehl für die Adressvergabe, statt achtzig Geräte einzeln zu adressieren; Updates und Wartung erfolgen aus der Ferne.

Zwei Eigenschaften passen zu Anlagen, in denen lückenlose Daten zählen: die automatische Umschaltung zwischen zwei Versorgungsquellen, damit der Logger nicht ausfällt, wenn eine wegbricht, und der Offline-Datenspeicher – Breakpoint Resume –, der Messwerte bei Verbindungsausfall hält und später nachsendet: 30 Tage bei 30 Wechselrichtern, 15 Tage bei 60, darüber anteilig weniger. Auch die Datenübertragung von Multi-Master-Anlagen wird unterstützt.

Ein Hinweis zur Montage: Die Schutzart ist IP20, das Gerät gehört also in einen Schaltschrank oder einen trockenen Technikraum, nicht ins Freie. Der Temperaturbereich ist dafür weit: -40 bis +60°C.
