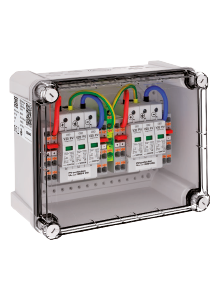

OBO Bettermann PVG-C1000K 220 DC-Generatoranschlusskasten Typ 2 1000V DC 2 MPPT 4 Strings IP66

OBO Bettermann PVG-C1000K 220 DC-Generatoranschlusskasten Typ 2 1000V DC 2 MPPT 4 Strings IP66

€525.58
€525.58
Sale Ausverkauft zzgl. MwSt. — wird im Warenkorb berechnet
Preis mit MwSt. ansehen

Preis inkl. MwSt. nach Lieferland

  • Italien22% €641.20
  • Deutschland19% €625.44
  • Frankreich20% €630.69
  • Belgien21% €635.95
  • Bulgarien20% €630.69
  • Dänemark25% €656.97
  • Estland24% €651.71
  • Finnland25,5% €659.60
  • Griechenland24% €651.71
  • Irland23% €646.46
  • Kroatien25% €656.97
  • Lettland21% €635.95
  • Litauen21% €635.95
  • Luxemburg17% €614.92
  • Malta18% €620.18
  • Niederlande21% €635.95
  • Österreich20% €630.69
  • Polen23% €646.46
  • Portugal23% €646.46
  • Rumänien21% €635.95
  • Schweden25% €656.97
  • Slowakei23% €646.46
  • Slowenien22% €641.20
  • Spanien21% €635.95
  • Tschechien21% €635.95
  • Ungarn27% €667.48
  • Zypern19% €625.44

Die angezeigten Preise sind ohne MwSt. Beim Bezahlen gilt der Satz des Lieferlandes. Unternehmen mit gültiger EU-USt-IdNr. kaufen ohne MwSt. (Reverse Charge).

  • Preise zzgl. MwSt.: die Steuer wird im Warenkorb anhand des Lieferlandes berechnet.
  • EU-Unternehmen: 0 % MwSt. mit im VIES gültiger USt-IdNr. — das Feld erscheint im Checkout unter der Lieferadresse.
  • Ermäßigte 10 % MwSt. auf Photovoltaik und Speicher für Kunden in Italien: vor der Bestellung kurz melden.

VERFÜGBARKEIT

8 Stück zu diesem Preis

Versand

  • Italien: 13 € bei Bestellungen bis 150 €, kostenloser Versand ab 150 €.
  • Europäische Union: 60 € pro Bestellung, ohne Mindestbetrag

Die Preise gelten für den Warenkorbwert und werden im Checkout bestätigt, wo auch der Versand in Länder außerhalb der EU berechnet wird.

Vollständige Versandbedingungen lesen

Vollständige Details anzeigen
Lieferung in 10-20 TagenOBO Bettermann

OBO Bettermann PVG-C1000K 220 DC-Generatoranschlusskasten Typ 2 1000V DC 2 MPPT 4 Strings IP66

Das ist der DC-Generatoranschlusskasten von OBO Bettermann — das Gehäuse, das zwischen PV-Modulen und Wechselrichter sitzt, die Strings zusammenführt und den DC-Eingang vor Überspannungen schützt. Er kommt vorkonfektioniert: zwei Ableiter vom Typ 2 sind bereits eingebaut, es ist nichts zu montieren.

Versorgt werden 2 MPPT mit je 2 Strings, insgesamt vier, bis 1000V DC Leerlaufspannung und 41A DC pro Klemme. Die Ableiter arbeiten mit steckbaren Varistorpatronen und integrierter Abtrennvorrichtung in fehlerresistenter Y-Schaltung nach VDE 0100-712: eine verbrauchte Patrone wird gewechselt, ohne die Verdrahtung anzurühren, und eine optische Anzeige sagt, wann es Zeit dafür ist. Der angegebene Schutzpegel liegt unter 4,0kV, der maximale Ableitstoßstrom bei 40kA bei 8/20µs, die Ansprechzeit unter 25ns.

Das Gehäuse besteht aus UV-beständigem Polycarbonat mit Schutzart IP66 und Stoßfestigkeit IK07: gebaut für den Außenbereich, bei Sonne und Regen. Mitgeliefert werden ein Kabelverschraubungsset und ein Druckausgleichselement. Ein Hinweis, den OBO selbst gibt: besteht wegen Wind, Eis, Temperatur oder Sonne die Gefahr von Kondensation, können zusätzliche Maßnahmen nötig sein. Der Einbau gehört in die Hand einer Elektrofachkraft.

Ihre Vorteile

2 MPPT, 4 StringsZwei vorinstallierte Ableiter mit je fünf Klemmen.
Typ 2 bis 1000V DCSchutzpegel unter 4,0kV, Imax 40kA.
Steckbare PatronenWechsel ohne Eingriff in die Verdrahtung, mit optischer Anzeige.
IP66 und IK07UV-beständiges Polycarbonat, für die Montage im Freien.
VorkonfektioniertKabelverschraubungsset und Druckausgleich inklusive.

Technische Daten

Merkmal Wert
Artikelcode OBO-2MPP-DCII-IP66-V2
OBO Bettermann Artikelnummer 5088445
Katalogbezeichnung PVG-C1000K 220 (Angabe OBO Bettermann)
Hersteller OBO Bettermann
Typ Vorkonfektionierter DC-Generatoranschlusskasten mit Ableitern
Versorgte MPPT 2
Anschließbare Strings 2 pro MPPT, insgesamt 4
Ableitertyp Typ 2, Klasse II, steckbare Varistorableiter
Abtrennvorrichtung integriert, fehlerresistente Y-Schaltung nach VDE 0100-712 (50539-12)
Maximale Spannung Uoc 1000V DC
Schutzpegel Up unter 4,0kV
Maximaler Ableitstoßstrom Imax (8/20µs) 40kA (Angabe OBO Bettermann)
Ansprechzeit unter 25ns (Angabe OBO Bettermann)
Meldung optische Zustandsanzeige des Ableiters (Angabe OBO Bettermann)
Vorinstallierte Ableiter 2, mit je 5 Klemmen
Klemmenquerschnitt 0,50mm² bis 6,00mm² flexibel, 0,50mm² bis 10,00mm² starr (Angabe OBO Bettermann)
Maximaler Strom pro Klemme 41A DC
Gehäuse UV-beständiges Polycarbonat, für den Außenbereich
Schutzart IP66, Stoßfestigkeit IK07 (Angabe OBO Bettermann)
Im Lieferumfang Kabelverschraubungsset und Druckausgleichselement
Normen EN 61643-11, IEC 61643-11, VDE 0100-712 (50539-12)
Gewicht rund 2,16kg (Angabe OBO Bettermann; das Portal nennt 0,22kg, ein unglaubwürdiger Wert)
