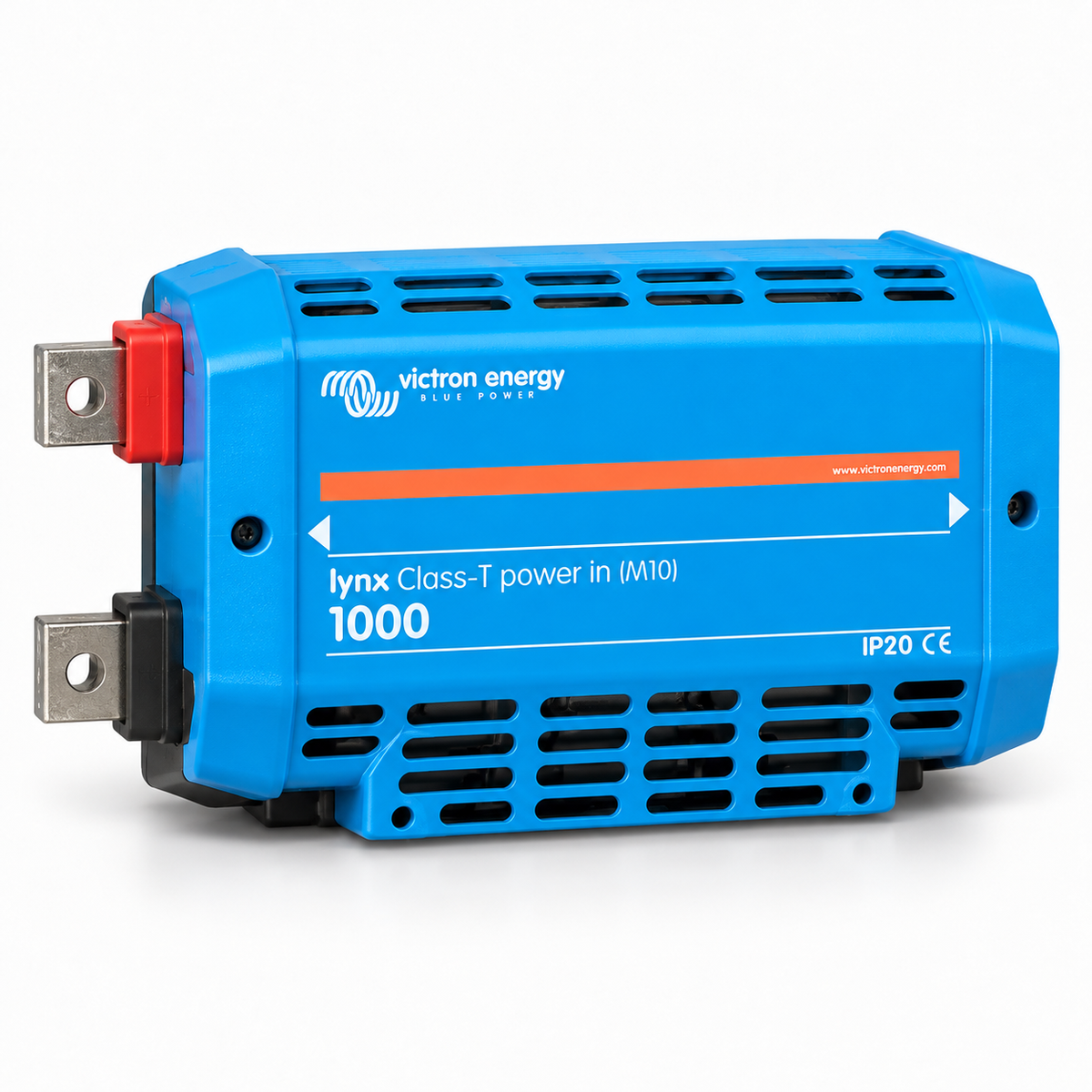

• Victron Energy Lynx Class-T Power In M10, busbar 1000A con due posizioni per fusibili Class T
1 1

Victron Energy

Victron Energy Lynx Class-T Power In M10, 1000A Sammelschiene mit zwei Class-T-Plätzen 225-400A

Victron Energy Lynx Class-T Power In M10, 1000A Sammelschiene mit zwei Class-T-Plätzen 225-400A

€162.90
€162.90
Sale Ausverkauft zzgl. MwSt. — wird im Warenkorb berechnet
Preis mit MwSt. ansehen

Preis inkl. MwSt. nach Lieferland

  • Italien22% €198.73
  • Deutschland19% €193.85
  • Frankreich20% €195.48
  • Belgien21% €197.10
  • Bulgarien20% €195.48
  • Dänemark25% €203.62
  • Estland24% €201.99
  • Finnland25,5% €204.43
  • Griechenland24% €201.99
  • Irland23% €200.36
  • Kroatien25% €203.62
  • Lettland21% €197.10
  • Litauen21% €197.10
  • Luxemburg17% €190.59
  • Malta18% €192.22
  • Niederlande21% €197.10
  • Österreich20% €195.48
  • Polen23% €200.36
  • Portugal23% €200.36
  • Rumänien21% €197.10
  • Schweden25% €203.62
  • Slowakei23% €200.36
  • Slowenien22% €198.73
  • Spanien21% €197.10
  • Tschechien21% €197.10
  • Ungarn27% €206.88
  • Zypern19% €193.85

Die angezeigten Preise sind ohne MwSt. Beim Bezahlen gilt der Satz des Lieferlandes. Unternehmen mit gültiger EU-USt-IdNr. kaufen ohne MwSt. (Reverse Charge).

  • Preise zzgl. MwSt.: die Steuer wird im Warenkorb anhand des Lieferlandes berechnet.
  • EU-Unternehmen: 0 % MwSt. mit im VIES gültiger USt-IdNr. — das Feld erscheint im Checkout unter der Lieferadresse.
  • Ermäßigte 10 % MwSt. auf Photovoltaik und Speicher für Kunden in Italien: vor der Bestellung kurz melden.

VERFÜGBARKEIT

Produkt verfügbar, Menge nicht erfasst

Versand

  • Italien: 13 € bei Bestellungen bis 150 €, kostenloser Versand ab 150 €.
  • Europäische Union: 60 € pro Bestellung, ohne Mindestbetrag

Die Preise gelten für den Warenkorbwert und werden im Checkout bestätigt, wo auch der Versand in Länder außerhalb der EU berechnet wird.

Vollständige Versandbedingungen lesen

Vollständige Details anzeigen

Lynx Class-T Power In

Zwei Class-T-Sicherungen auf einer 1000A-Sammelschiene im Lynx-System

1000A DC-Sammelschiene · 2 Sicherungsplätze · 9-60Vdc · Kabelschuhe bis 120mm²

Dieses Modul bringt den Class-T-Schutz in ein Victron Lynx-Verteilsystem. Es trägt zwei Class-T-Sicherungen, eine je Batteriestrang, auf einer verzinnten Kupferschiene mit 1000A DC Dauerstrom. Lynx-Module werden miteinander verschraubt und bilden eine durchgehende Plus- und Minusschiene: ab drei Batteriesträngen setzt man einfach ein weiteres Modul dazu.

Es passen nur Sicherungen 225-400A, und sie sind nicht enthalten. Die Sicherungsbolzen sind 3/8" mit 46,7mm Lochabstand, also das große Class-T-Format. Die Größen 110-200A haben M8 mit 42,86mm und passen nicht. Victron führt die Sicherungen nicht am Lager, bestellen Sie sie gleich mit. MEGA-Sicherungen passen ebenfalls nicht: die gehören in den Lynx Distributor.

Technische Daten

ArtikelnummerLYN060404010 · EAN 8719076062967
Class-T-Plätze2, einer je Batteriestrang
Zulässige Größen225A, 250A, 300A, 350A, 400A
Spannungsbereich9-60Vdc (12V-, 24V-, 48V-Systeme)
Schienenstrom1000A DC dauernd
Maximal über die Sicherungen800A (2×400A)
Gewinde SammelschieneM10, Schiene 8×30mm verzinntes Kupfer
SicherungsbefestigungBolzen 3/8", Schrauben und Muttern schwarz markiert. Bei Geräten mit Seriennummer ab HQ ist die Sicherungsverschraubung M10 und unmarkiert
Kabelschuhebis 120mm² (4/0 AWG), Bohrung M10, 33Nm
GehäuseABS, IP20, 279×169×97mm, 2,1kg
Temperatur−40÷60°C, 95% Feuchte nicht kondensierend
Sicherungen enthaltennein

Wozu es dient

Es ist der abgesicherte Einspeisepunkt des DC-Busses: die Batteriestränge kommen über die Sicherungen herein, alles weitere hängt an der gemeinsamen Schiene, und ein Erdungspunkt für das DC-System ist vorhanden. Sichern Sie jeden Strang einzeln ab statt den ganzen Bank hinter einer Sicherung: so legt ein Fehler in einer Batterie nicht den gesamten Speicher still, und man sieht, welcher Strang ausgelöst hat.

Einbau

  • Modul mit den benachbarten Lynx-Modulen verschrauben, damit die Innenschienen durchgehen.
  • Batteriekabel mit Ringkabelschuhen an der M10-Schiene anschließen, 33Nm.
  • Je Strang eine Class-T-Sicherung setzen, Anlage freigeschaltet.
  • Liegt ein Sicherungsflansch nicht plan auf der Schiene, Sicherung um 180° um die Längsachse drehen: das Handbuch weist ausdrücklich darauf hin.
  • Erdungspunkt des DC-Systems nach Vorgabe der Anlage anschließen.

MEGA, Class T oder NH: welche Sicherung

Auf der DC-Seite eines 48V-Speichers kommen drei Sicherungsfamilien wirklich zum Einsatz. Sie sind weder mechanisch noch leistungsmäßig austauschbar.

↔ Tabelle seitlich scrollen

 Victron MEGA 80VClass TNH gPV 1000V DC
Bemessungsspannung DC80V125V Sicherung / 160V Halter1000V
Schaltvermögen DCvom Hersteller nicht angegeben20.000A20kA
Anschlussdirekte M8-Verschraubung, Lochabstand 50,8mmGewindebolzen 3/8" (225-400A) oder M8 (110-200A)Messerkontakte: das Kabel wird am Unterteil angeschlossen, nie an der Sicherung
Einbauortbereits im Victron Lynx Distributor vorgesehen, mit Status-LED je PositionVictron Lynx Class-T Power In (2 Plätze, M10-Sammelschiene) oder eigener HalterNH-Sicherungsunterteil PK0/PK1/PK2/PK3, zum Anschrauben im Schaltschrank
Wann sinnvollWohn- und kleine Gewerbeanlagen rund um eine Lynx-Sammelschiene: am kompaktesten und am günstigstengroße LiFePO4-Bänke, wenn ein angegebenes DC-Schaltvermögen gefordert ist. Standard im Marine- und Profi-InselbereichIndustrieschaltanlagen, prüfbare Trennung, Leiterquerschnitt bis 240mm²

Lieferung

  • Lieferung in 10-20 Tagen
  • Versand nach Italien und in die Europäische Union
  • Unsicher bei der Größe? Schicken Sie uns den maximalen Entladestrom aus dem Batteriehandbuch und den Leiterquerschnitt, wir sagen Ihnen welche passt
