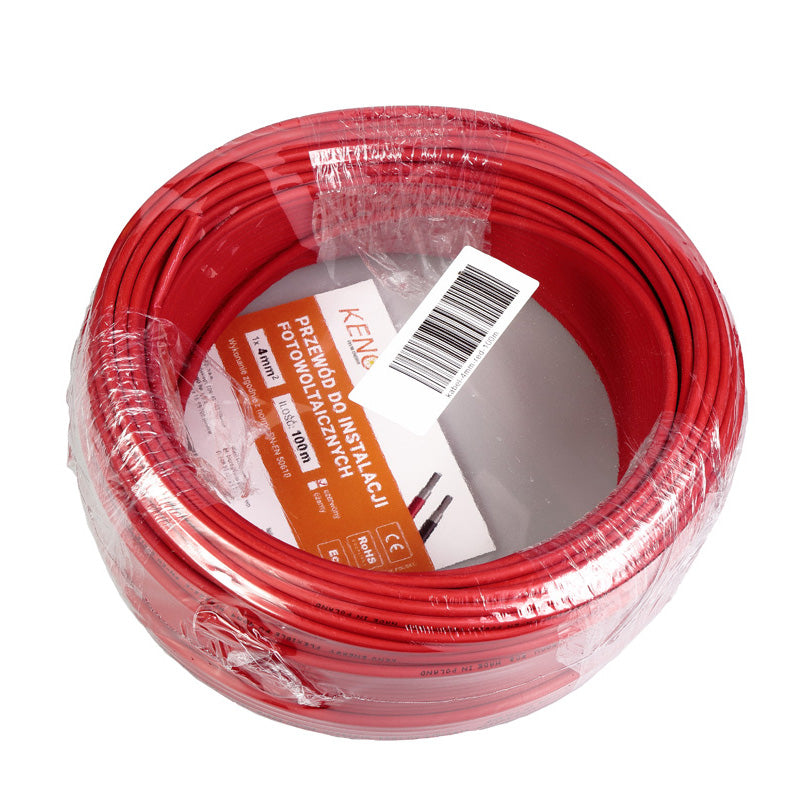

Cavo Solare 4 mm² Rosso H1Z2Z2-K Matassa da 100 m
Cavo solare unipolare H1Z2Z2-K da 4 mm² in colore rosso, fornito in matassa da 100 m. È il cavo destinato al cablaggio del lato corrente continua di un impianto fotovoltaico: collegamento tra i moduli della stringa, prolunghe verso la cassetta di stringa e tratte dai moduli all'inverter o al sezionatore CC. Il colore rosso viene convenzionalmente impiegato per il polo positivo, in abbinamento alla versione nera per il negativo.
Il conduttore è in rame stagnato a corda flessibile di classe 5 secondo EN 60228, con isolamento e guaina in mescola reticolata priva di alogeni. La costruzione a doppio strato garantisce resistenza a raggi UV, ozono e agenti atmosferici e lo rende idoneo alla posa all'aperto, in canalizzazione o direttamente sulle strutture di supporto dei moduli. Il cavo è conforme a EN 50618 e IEC 62930, con tensione massima di esercizio di 1,5 kV in corrente continua e vita attesa dichiarata di 25 anni.
Punti di forza
Conduttore in rame stagnatoCorda flessibile di classe 5 secondo EN 60228, con stagnatura che protegge il rame dall'ossidazione e migliora la tenuta nel tempo delle crimpature sui connettori.
Isolamento reticolato senza alogeniIsolante e guaina in mescola reticolata priva di alogeni: in caso di incendio non sviluppa gas corrosivi e mantiene buone prestazioni meccaniche alle alte temperature.
Resistente a UV e intemperieProgettato per la posa in esterno secondo EN 50618 e IEC 62930: resistente a raggi ultravioletti, ozono e agenti atmosferici, con vita attesa di 25 anni.
Ampio campo di temperaturaImpiego continuo da -40 °C a +90 °C, con temperatura massima del conduttore di +120 °C per 20.000 ore; temperatura minima di posa -25 °C.
Tensione fino a 1,5 kV CCTensione nominale 1,0/1,0 kV in corrente alternata e tensione massima di esercizio 1,5 kV CC (1,8 kV max), adatta anche a stringhe ad alta tensione.
Matassa da 100 mFormato pratico per il cablaggio di impianti residenziali e piccoli commerciali, con sezione da 4 mm² adatta alle correnti tipiche di stringa.
Specifiche tecniche
| Caratteristica | Valore |
|---|---|
| Tipo di cavo | Cavo solare unipolare H1Z2Z2-K |
| Sezione | 4 mm² |
| Colore | Rosso |
| Lunghezza | 100 m (matassa) |
| Conduttore | Rame stagnato, corda flessibile classe 5 (EN 60228) |
| Isolamento | Mescola reticolata priva di alogeni |
| Guaina | Mescola reticolata priva di alogeni, colore rosso |
| Tensione nominale | 1,0/1,0 kV CA |
| Tensione massima di esercizio | 1,5 kV CC (1,8 kV max) |
| Temperatura di esercizio | Da -40 °C a +90 °C |
| Temperatura massima del conduttore | +120 °C per 20.000 h |
| Temperatura minima di posa | -25 °C |
| Diametro esterno | 6,6 mm |
| Raggio minimo di curvatura | 4 × diametro esterno |
| Classe di reazione al fuoco | Dca (EN 50575 - CPR) |
| Normative | EN 50618 (PN-EN 50618:2015-03), IEC 62930, EN 60228, EN 50575 |
| Resistenza ambientale | Resistente a UV, ozono e agenti atmosferici |
| Vita attesa | 25 anni |
| Connettori | Nessuno (cavo sfuso da attestare) |
| Dimensioni imballo | 265 × 265 × 105 mm |
| Peso | 5,6 kg |
Documentazione
PDFScheda tecnicaDocumento ufficiale del produttoreL'installazione e il collegamento devono essere eseguiti da personale qualificato secondo le norme CEI vigenti e il progetto elettrico dell'impianto.
