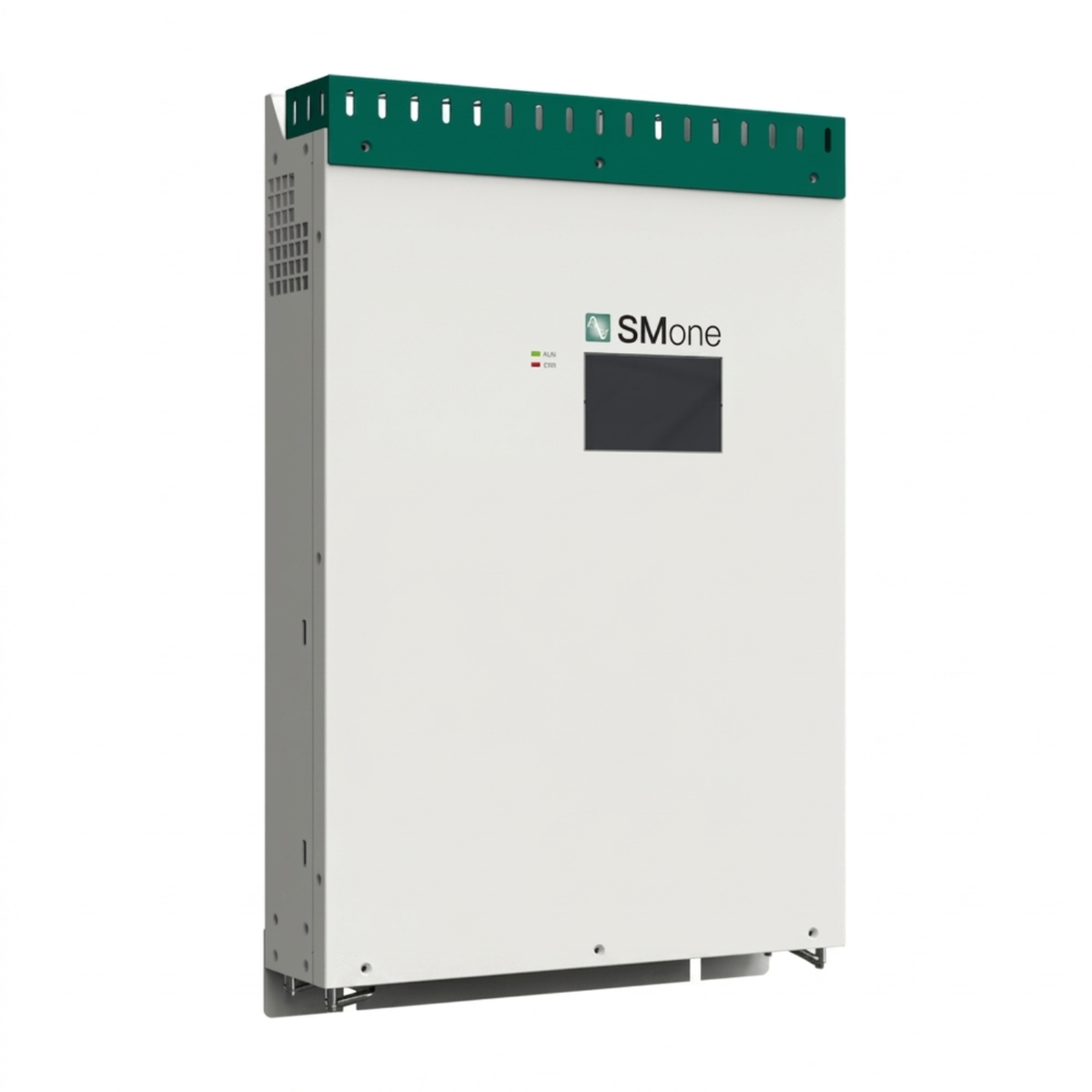

Compensatore Attivo di Potenza Reattiva SMone SM-ASVG-5-0.4-4L-CW 5 kVAr 400 V Trifase
Compensatore Attivo di Potenza Reattiva SMone SM-ASVG-5-0.4-4L-CW 5 kVAr 400 V Trifase
Prezzo di listino
€1,700.80
Prezzo di listino
Prezzo scontato
€1,700.80
Prezzo unitario
per
Imposte incluse.
Spedizione
- Italia: 13 € per ordini fino a 150 €, spedizione gratuita oltre 150 €.
- Unione Europea: 60 € per ordini fino a 350 €, spedizione gratuita oltre 350 €.
Le tariffe si applicano al totale del carrello e vengono confermate al checkout, dove viene calcolata anche la spedizione verso i paesi extra UE.
Impossibile caricare la disponibilità di ritiro
Prezzi con IVA 22%; l'IVA 10% vale solo per beni destinati a impianti fotovoltaici e di accumulo, con dichiarazione del cliente. Dall'estero: scegli IVA 22% oppure, per l'IVA 0%, ordina con bonifico senza pagare e ti inviamo la fattura proforma.
Come funziona l'IVA ›
Come funziona l'IVA ›
Consegna in 10-20 giorni5 kVArRisposta < 10 msRendimento > 97%RS485 ModbusSMone
Compensatore Attivo di Potenza Reattiva SMone SM-ASVG-5-0.4-4L-CW 5 kVAr 400 V Trifase
Il SM-ASVG-5-0.4-4L-CW è un compensatore attivo da 5 kVAr per reti a 0,4 kV: invece di inserire gradini di condensatori, genera in tempo reale la corrente che serve a riportare il cos φ al valore impostato. Il tempo di risposta totale è sotto i 10 ms.
Oltre alla potenza reattiva, filtra le armoniche dalla 2ª alla 50ª e riequilibra l'asimmetria fra le tre fasi: tre problemi che su un impianto con inverter fotovoltaici, azionamenti e carichi monofase si presentano quasi sempre insieme. Lavora in configurazione 3L + N + PE fra 304 e 456 V, con rendimento superiore al 97%, display touch a colori da 4,3 pollici a bordo e comunicazione RS485 Modbus.
Punti di forza
Risposta sotto 10 msSegue i carichi che cambiano in fretta, dove i banchi a condensatori arrivano tardi.
Induttiva e capacitivaCompensa in entrambi i versi fino al cos φ che imposti tu.
Filtra le armonicheDalla 2ª alla 50ª armonica, utile dove ci sono inverter e azionamenti.
Equilibra le fasiCorregge l'asimmetria trifase, non solo il fattore di potenza.
Rendimento oltre il 97%Consuma pochissimo per fare il suo lavoro.
Display touch a bordoSchermo a colori da 4,3 pollici, più RS485 Modbus per il monitoraggio.
Specifiche tecniche
| Caratteristica | Valore |
|---|---|
| Codice prodotto | SM-ASVG-5-0.4-4L-CW |
| Produttore | SMone |
| Tipologia | Compensatore attivo di potenza reattiva (SVG) |
| Potenza di compensazione | 5 kVAr, induttiva e capacitiva |
| Tensione nominale | 400 V (304 ~ 456 V) CA |
| Frequenza | 50 Hz (45 ~ 63 Hz) |
| Tipo di rete | 3L + N + PE |
| Tempo di risposta | < 10 ms |
| Armoniche filtrate | Dalla 2ª alla 50ª |
| Efficienza massima | Superiore al 97% |
| Fattore di compensazione | Superiore al 95% |
| Frequenza di commutazione | 16 kHz |
| Comunicazione | RS485 Modbus, compatibile con il modulo SMone OneHub |
| Interfaccia | Display touch a colori da 4,3", pannello HMI esterno da 7" opzionale |
| Uscite e ingressi digitali | 3 uscite di stato (max 20 mA), 1 ingresso di start, 1 ingresso di stop |
| Funzionamento in parallelo | Fino a 8 unità in parallelo |
| Capacita di sovraccarico | x1,1 per 1 ora; x1,2 per 30 secondi |
| Sicurezza | Protezioni da sovraccarico, cortocircuito, sovratensione, sovra e sottotensione, surriscaldamento, deriva di frequenza e mancanza di alimentazione |
| Livello di rumore | < 40 dB |
| Grado di protezione | IP20 |
| Temperatura di esercizio | -20 ~ 50 °C (con riduzione di potenza oltre i 40 °C) |
| Umidità di esercizio | Fino al 90% senza condensa |
| Altitudine massima | Inferiore a 2000 m |
| Montaggio | A parete |
| Dimensioni (L x P x H) | 350 x 89 x 510 mm (L x P x H) |
| Certificazioni | EN 50178:2018, EN IEC 61000-6-2:2009, EN IEC 61000-6-4:2019 |
Documentazione
PDFScheda tecnicaDati tecnici del prodotto — SM-ASVG-5-0.4-4L-CWPDFManuale di installazioneIstruzioni di montaggio e collegamento — SM-ASVG-5-0.4-4L-CWIl dimensionamento va fatto sulla potenza reattiva effettivamente assorbita dall'impianto: se non la conosci, serve una misura in campo di qualche giorno prima di scegliere la taglia.
