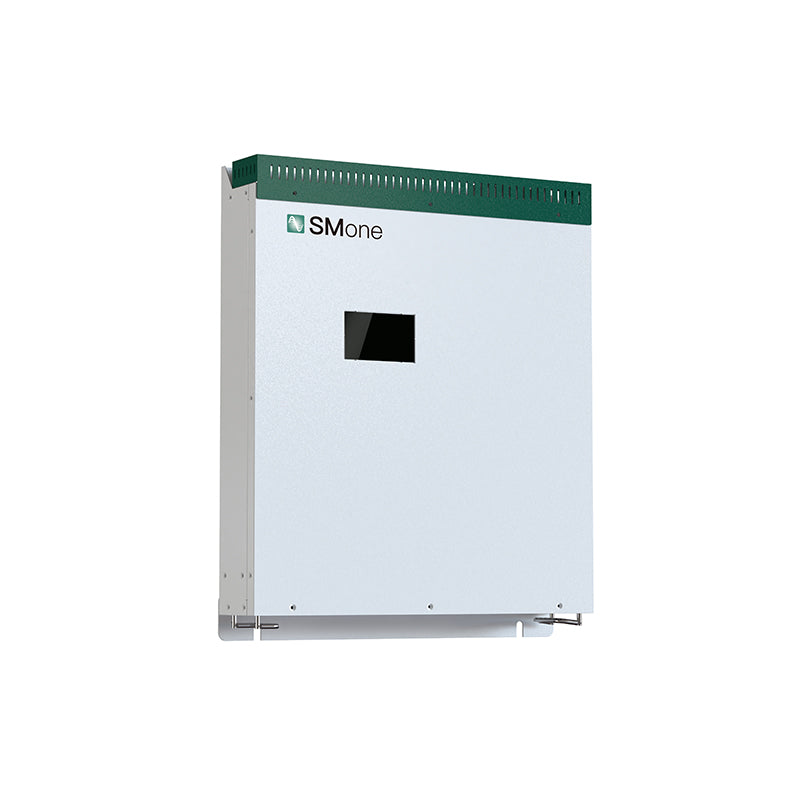

Compensatore SVG SMone SM-SVG-15-0.4-4L-W 15 kVAr 400 V Trifase da Parete
Compensatore SVG SMone SM-SVG-15-0.4-4L-W 15 kVAr 400 V Trifase da Parete
Prezzo di listino
€2,570.80
Prezzo di listino
Prezzo scontato
€2,570.80
Prezzo unitario
per
Impossibile caricare la disponibilità di ritiro
Prezzi IVA esclusa: l’imposta si calcola nel carrello in base al paese di consegna.
Aziende UE: IVA 0% con partita IVA valida al VIES — la casella compare al check-out, sotto l’indirizzo di consegna. Per l’IVA al 10% su fotovoltaico e accumulo, scrivici prima dell’ordine.
DISPONIBILITÀ
Prodotto disponibile, quantità non tracciata
Spedizione
- Italia: 13 € per ordini fino a 150 €, spedizione gratuita oltre 150 €.
- Unione Europea: 60 € su ogni ordine, senza soglie
Le tariffe si applicano al totale del carrello e vengono confermate al checkout, dove viene calcolata anche la spedizione verso i paesi extra UE.
Consegna in 10-20 giorniQualità della reteLato CASMone
Compensatore SVG SMone SM-SVG-15-0.4-4L-W 15 kVAr 400 V Trifase da Parete
Il SMone SM-SVG-15-0.4-4L-W è un compensatore statico di potenza reattiva (SVG, Static Var Generator) da 15 kVAr per reti trifase a 400 V con neutro (3L+N+PE). A differenza delle batterie di condensatori a gradini, genera corrente reattiva in modo continuo tramite elettronica di potenza a IGBT: compensa sia la potenza reattiva induttiva sia quella capacitiva e corregge lo sbilanciamento tra le fasi, evitando le penali in bolletta per basso fattore di potenza.
Si installa a parete nel locale quadri, in parallelo alla linea a valle del punto di misura, con lettura della corrente tramite trasformatori amperometrici esterni (corrente al secondario non superiore a 5 A). Il tempo di risposta totale inferiore a 10 ms lo rende adatto a carichi molto variabili, mentre il pannello di controllo touch integrato e l'interfaccia RS485 Modbus permettono configurazione, lettura dei parametri e integrazione nei sistemi di monitoraggio energetico, anche negli impianti fotovoltaici.
Punti di forza
Compensazione continua 15 kVArEroga potenza reattiva induttiva e capacitiva senza gradini, mantenendo il cos φ al valore impostato al variare del carico.
Risposta inferiore a 10 msL'elettronica a IGBT con frequenza di commutazione 16 kHz insegue in tempo reale le variazioni del carico, senza i transitori tipici dei banchi di condensatori.
Equilibratura delle fasiOltre al rifasamento, ridistribuisce le correnti tra le fasi riducendo l'asimmetria e il carico sul neutro.
Rendimento superiore al 97 %Le perdite interne contenute limitano il consumo proprio del dispositivo e il calore da smaltire nel quadro.
Controllo e comunicazionePannello di controllo touch integrato per configurazione e diagnostica, con interfaccia RS485 Modbus per il monitoraggio remoto.
Protezioni integrateSovraccarico, sovracorrente, sovratensione e sottotensione, corto circuito, asimmetria di rete, sovratemperatura e variazione di frequenza.
Specifiche tecniche
| Caratteristica | Valore |
|---|---|
| Codice prodotto | 106001 |
| Modello | SM-SVG-15-0.4-4L-W |
| Tipo di compensazione | Statica continua a IGBT, potenza reattiva induttiva e capacitiva, equilibratura delle fasi |
| Potenza reattiva | 15 kVAr |
| Tensione nominale | 400 V CA (±20 %) |
| Fasi | Trifase 3L + N + PE |
| Frequenza nominale | 50 Hz (±5 %) |
| Tempo di risposta | < 10 ms |
| Frequenza di commutazione | 16 kHz |
| Rendimento | > 97 % |
| Fattore di compensazione | > 95 % |
| Comunicazione | RS485 (Modbus), doppio canale |
| Display | Pannello di controllo touch a colori integrato; pannello HMI esterno da 7" opzionale |
| Raffreddamento | Ad aria forzata, ventilazione attiva multistadio |
| Rumorosità | < 60 dB |
| Montaggio | A parete, in superficie |
| Grado di protezione | IP20 |
| Temperatura di esercizio | -20 °C ... +50 °C (declassamento oltre 40 °C) |
| Umidità relativa | ≤ 90 % senza condensa |
| Altitudine massima | < 2.000 m |
| Misura di corrente | Con trasformatori amperometrici esterni (secondario massimo 5 A) |
| Dimensioni | 460 × 557 × 91 mm |
| Peso | 18,0 kg |
Documentazione
PDFScheda tecnicaDocumento ufficiale del produttoreL'installazione e il collegamento devono essere eseguiti da personale qualificato secondo le norme CEI vigenti e il progetto elettrico dell'impianto.
