• Compensatore SVG SMone SM-SVG-20-0.4-4L-W 20 kVAr 400 V Trifase da Parete
1 1

SMone

Compensatore SVG SMone SM-SVG-20-0.4-4L-W 20 kVAr 400V Trifase da Parete

Compensatore SVG SMone SM-SVG-20-0.4-4L-W 20 kVAr 400V Trifase da Parete

€2,657.26
€2,657.26
In offerta Esaurito IVA esclusa — calcolata nel carrello
Vedi il prezzo con l’IVA

Prezzo IVA inclusa per paese di consegna

  • Italia22% €3,241.85
  • Germania19% €3,162.13
  • Francia20% €3,188.71
  • Austria20% €3,188.71
  • Belgio21% €3,215.28
  • Bulgaria20% €3,188.71
  • Cipro19% €3,162.13
  • Croazia25% €3,321.57
  • Danimarca25% €3,321.57
  • Estonia24% €3,295.00
  • Finlandia25,5% €3,334.86
  • Grecia24% €3,295.00
  • Irlanda23% €3,268.42
  • Lettonia21% €3,215.28
  • Lituania21% €3,215.28
  • Lussemburgo17% €3,108.99
  • Malta18% €3,135.56
  • Paesi Bassi21% €3,215.28
  • Polonia23% €3,268.42
  • Portogallo23% €3,268.42
  • Repubblica Ceca21% €3,215.28
  • Romania21% €3,215.28
  • Slovacchia23% €3,268.42
  • Slovenia22% €3,241.85
  • Spagna21% €3,215.28
  • Svezia25% €3,321.57
  • Ungheria27% €3,374.72

I prezzi in vetrina sono IVA esclusa. Al pagamento si applica l’aliquota del paese di consegna. Le aziende con partita IVA UE valida acquistano senza IVA (inversione contabile).

Spedizione gratuita in Italia
Configura il tuo impianto in due minuti Scegli l’inverter e ottieni le batterie ammesse, i moduli per stringa, i quadri, il prezzo per kWp e il carrello già pronto. Apri il configuratore →
  • Prezzi IVA esclusa: l’imposta si calcola nel carrello in base al paese di consegna.
  • Aziende UE: IVA 0% con partita IVA valida al VIES — la casella compare al check-out, sotto l’indirizzo di consegna.
  • IVA al 10% su fotovoltaico e accumulo per clienti italiani: scrivici prima dell’ordine.

Spedizione

  • Italia: spedizione gratuita oltre 150 €.
  • Unione Europea: 60 € su ogni ordine, senza soglie

Le tariffe si applicano al totale del carrello e vengono confermate al checkout, dove viene calcolata anche la spedizione verso i paesi extra UE.

Leggi le condizioni di spedizione complete

Visualizza dettagli completi
Consegna in 10-20 giorniQualità della reteLato CASMone

Compensatore SVG SMone SM-SVG-20-0.4-4L-W 20 kVAr 400V Trifase da Parete

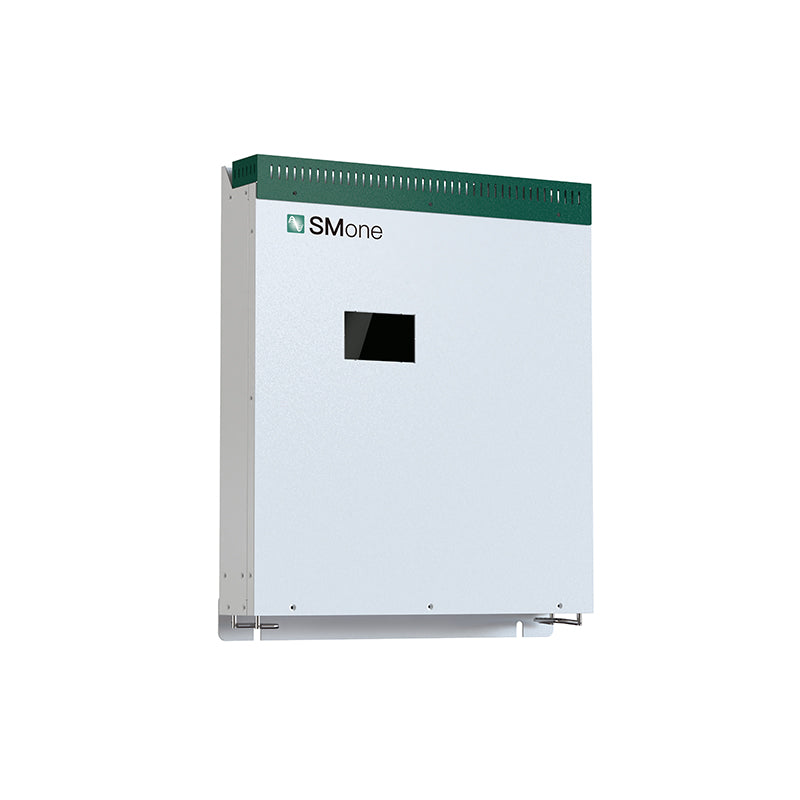

Il SMone SM-SVG-20-0.4-4L-W è un compensatore statico di potenza reattiva (SVG) da 20 kVAr per reti trifase a 400V con neutro (3L+N+PE). Basato su elettronica di potenza a IGBT, inietta corrente reattiva in modo continuo e bidirezionale, compensando sia carichi induttivi (motori, trasformatori) sia capacitivi (cavi, alimentatori elettronici) e riequilibrando le fasi.

È previsto per il montaggio a parete nel locale quadri, collegato in parallelo alla linea con misura della corrente tramite TA esterni. Rispetto al rifasamento tradizionale a condensatori elimina gradini, transitori di inserzione e rischi di risonanza. Il tempo di risposta inferiore a 10 ms, il pannello touch integrato e l'interfaccia RS485 Modbus lo rendono adatto a impianti industriali, terziario e impianti fotovoltaici in autoconsumo.

Punti di forza

Compensazione continua 20 kVArRegolazione senza gradini della potenza reattiva induttiva e capacitiva, con inseguimento continuo del cos φ impostato.
Risposta inferiore a 10 msFrequenza di commutazione 16 kHz e controllo digitale garantiscono una correzione praticamente istantanea dei carichi variabili.
Fattore di compensazione oltre il 98 %Elevata accuratezza nella correzione, con rendimento del dispositivo superiore al 97 %.
Funzionamento in paralleloSi possono collegare fino a 8 unità in parallelo per ampliare la potenza reattiva disponibile in un secondo momento.
Capacità di sovraccaricoSopporta 1,1 volte la potenza nominale per 1 ora e 1,2 volte per 30 secondi.
Raffreddamento intelligenteLa ventilazione attiva multistadio regola i ventilatori in base al carico, contenendo la rumorosità sotto i 65 dB.

Specifiche tecniche

Caratteristica Valore
Codice prodotto 106062
Modello SM-SVG-20-0.4-4L-W
Tipo di compensazione Statica continua a IGBT, potenza reattiva induttiva e capacitiva, equilibratura delle fasi
Potenza reattiva 20 kVAr
Tensione nominale 400V CA (320 - 460V)
Fasi Trifase 3L + N + PE
Frequenza nominale 50Hz (45 - 63Hz)
Tempo di risposta < 10 ms
Frequenza di commutazione 16 kHz
Rendimento > 97 %
Fattore di compensazione > 98 %
Capacità di sovraccarico 1,1 × per 1 ora; 1,2 × per 30 secondi
Funzionamento in parallelo Fino a 8 unità
Comunicazione RS485 (Modbus); 3 uscite digitali di stato, ingressi digitali di avvio/arresto
Display Touch screen a colori da 4,3" integrato; pannello HMI esterno da 7" opzionale
Raffreddamento Ad aria forzata, ventilazione attiva multistadio
Rumorosità < 65 dB
Montaggio A parete, in superficie
Grado di protezione IP20
Temperatura di esercizio -20 °C ... +50 °C (declassamento oltre 40 °C)
Umidità relativa ≤ 90 % senza condensa
Altitudine massima < 2.000 m
Sezione minima dei conduttori 10 mm²
Protezione di linea consigliata 40A
Dimensioni 460 × 557 × 91 mm
Peso 18,0 kg

Documentazione

PDFScheda tecnicaDocumento ufficiale del produttore

L'installazione e il collegamento devono essere eseguiti da personale qualificato secondo le norme CEI vigenti e il progetto elettrico dell'impianto.
