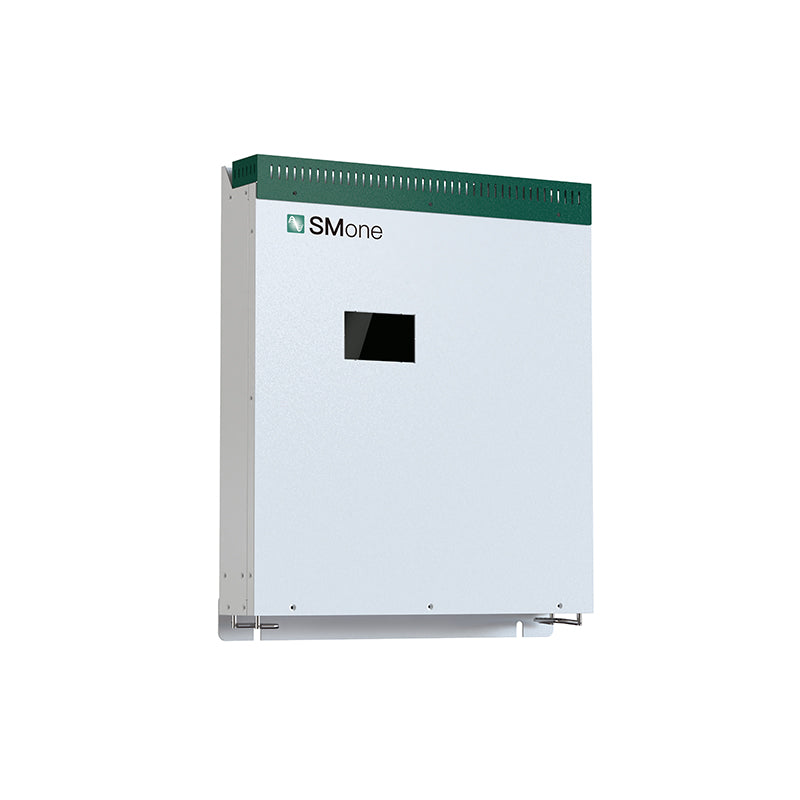

Compensatore SVG SMone SM-SVG-35-0.4-4L-W 35 kVAr 400 V Trifase da Parete
Il SMone SM-SVG-35-0.4-4L-W è un compensatore statico di potenza reattiva (SVG) da 35 kVAr per reti trifase a 400 V con neutro (3L+N+PE). L'elettronica a IGBT genera corrente reattiva in modo continuo, compensando carichi induttivi e capacitivi e riequilibrando le correnti tra le fasi, senza i gradini e i transitori dei banchi di condensatori.
L'unità si installa a parete nel locale quadri e lavora in parallelo alla linea, con lettura della corrente da trasformatori amperometrici esterni con secondario non superiore a 5 A. Il tempo di risposta inferiore a 10 ms permette di seguire carichi fortemente variabili come saldatrici, presse e avviamenti motore; il pannello di controllo touch integrato e la porta RS485 Modbus consentono parametrizzazione e supervisione remota, anche a supporto di impianti fotovoltaici in autoconsumo.
Punti di forza
Compensazione continua 35 kVArErogazione regolabile con continuità di potenza reattiva induttiva e capacitiva, per mantenere il cos φ entro i limiti contrattuali.
Risposta inferiore a 10 msCorrezione praticamente istantanea del fattore di potenza anche con carichi impulsivi, grazie alla commutazione a 16 kHz.
Equilibratura delle fasiRiduce l'asimmetria tra le fasi e la corrente di neutro, migliorando la qualità della tensione di impianto.
Rendimento superiore al 97 %Consumo proprio contenuto e minore dissipazione termica rispetto ai sistemi di rifasamento tradizionali.
Protezioni completeSovraccarico, sovracorrente, sovratensione, asimmetria di rete, sovratemperatura, variazione di frequenza e corto circuito.
Installazione compatta a pareteIl formato sottile da 91 mm di profondità consente il montaggio a parete nel locale quadri senza armadi dedicati.
Specifiche tecniche
| Caratteristica | Valore |
|---|---|
| Codice prodotto | 106002 |
| Modello | SM-SVG-35-0.4-4L-W |
| Tipo di compensazione | Statica continua a IGBT, potenza reattiva induttiva e capacitiva, equilibratura delle fasi |
| Potenza reattiva | 35 kVAr |
| Tensione nominale | 400 V CA (±20 %) |
| Fasi | Trifase 3L + N + PE |
| Frequenza nominale | 50 Hz (±5 %) |
| Tempo di risposta | < 10 ms |
| Frequenza di commutazione | 16 kHz |
| Rendimento | > 97 % |
| Fattore di compensazione | > 95 % |
| Comunicazione | RS485 (Modbus) |
| Display | Pannello di controllo touch a colori integrato; pannello HMI esterno da 7" opzionale |
| Raffreddamento | Ad aria forzata, ventilazione attiva multistadio |
| Rumorosità | < 60 dB |
| Montaggio | A parete, in superficie |
| Grado di protezione | IP20 |
| Temperatura di esercizio | -20 °C ... +50 °C (declassamento oltre 40 °C) |
| Umidità relativa | ≤ 90 % senza condensa |
| Altitudine massima | < 2.000 m |
| Misura di corrente | Con trasformatori amperometrici esterni (secondario massimo 5 A) |
| Dimensioni | 460 × 557 × 91 mm |
| Peso | 18,0 kg |
Documentazione
PDFScheda tecnicaDocumento ufficiale del produttoreL'installazione e il collegamento devono essere eseguiti da personale qualificato secondo le norme CEI vigenti e il progetto elettrico dell'impianto.
