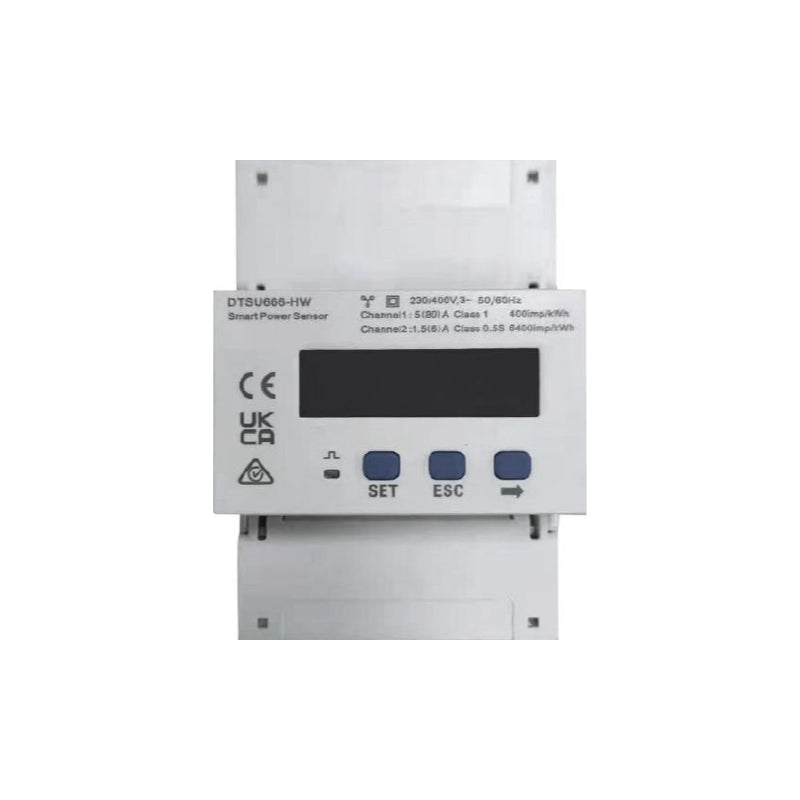

Contatore Trifase Huawei DTSU666-HW Smart Power Sensor 80 A con 3 TA Apribili
Il Huawei DTSU666-HW è lo Smart Power Sensor trifase per impianti fotovoltaici e di accumulo con inverter Huawei SUN2000. Misura in tempo reale tensione, corrente, potenza e fattore di potenza sulle tre fasi e conteggia separatamente l'energia prelevata dalla rete e quella immessa, dato indispensabile per la gestione dell'autoconsumo.
Si installa su guida DIN 35 mm tra il contatore di scambio (o le protezioni generali) e i carichi dell'edificio, e comunica con l'inverter tramite RS485 Modbus-RTU. Esegue la misura diretta fino a 80 A per fase; per correnti superiori si impiegano trasformatori amperometrici esterni con secondario 1 A o 5 A. Nelle configurazioni di fornitura standard è abbinato a tre TA apribili YDS60-80.
Punti di forza
Misura diretta fino a 80 ACopre la maggior parte delle utenze trifase senza TA; per correnti superiori si utilizzano trasformatori amperometrici esterni.
Ingresso per TA esterniCanale secondario compatibile con trasformatori amperometrici con secondario da 1 A o 5 A, per estendere la portata su impianti commerciali.

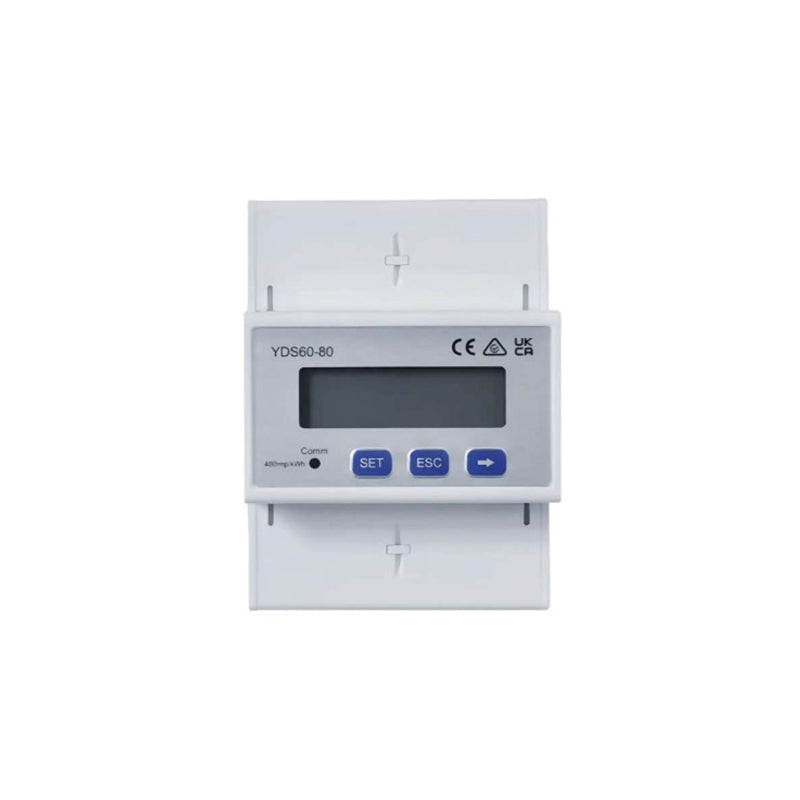

TA apribili inclusiNella fornitura tipica sono presenti tre trasformatori a nucleo apribile YDS60-80 con cavo, montabili senza sezionare i conduttori.
Classe di precisione 1Tensione ±0,5 %, corrente e potenza ±1 %, frequenza ±0,01 Hz.
Reti 3P3W e 3P4WFunziona su reti trifase con e senza neutro, con tensione concatenata fino a 499 V ca.
RS485 Modbus-RTUCollegamento agli inverter Huawei SUN2000 con cavo RS485 in dotazione; consumo proprio inferiore a 1,5 W.
Specifiche tecniche
| Caratteristica | Valore |
|---|---|
| Codice prodotto | DTSU666-HW |
| Modello | DTSU666-HW |
| Fasi | Trifase (3P3W / 3P4W) |
| Tensione nominale | 230 V ca / 400 V ca; campo 90 – 499 V ca (tensione concatenata) |
| Corrente nominale | Misura diretta fino a 80 A per fase |
| Tipo di misura | Diretta fino a 80 A; indiretta oltre 80 A con TA esterni (secondario 1 A o 5 A) |
| Trasformatori amperometrici | 3 TA apribili YDS60-80 con cavo (fornitura standard) |
| Classe di precisione | Classe 1; tensione ±0,5 %, corrente e potenza ±1 %, frequenza ±0,01 Hz |
| Comunicazione | RS485, protocollo Modbus-RTU (cavo RS485 da 10 m incluso) |
| Display | LCD |
| Consumo proprio | < 1,5 W |
| Montaggio | Guida DIN 35 mm |
| Temperatura di esercizio | −25 °C … +60 °C |
| Grado di protezione | Non dichiarato dal costruttore |
| Dimensioni | 72 × 100 × 80 mm |
| Peso | 0,5 kg |
L'installazione e il collegamento devono essere eseguiti da personale qualificato secondo le norme CEI vigenti e il progetto elettrico dell'impianto.
