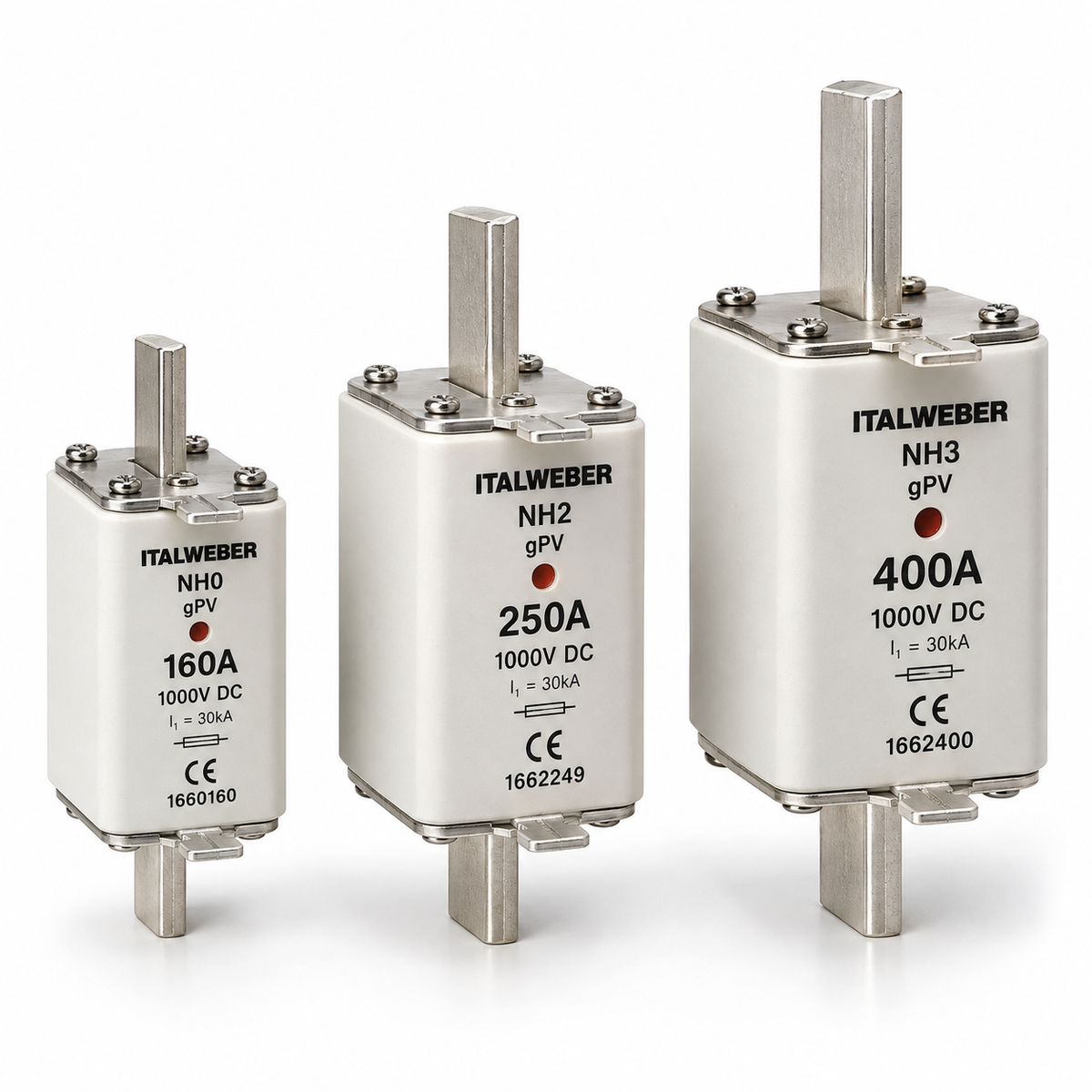

• Fusibili NH gPV 1000V CC Italweber nelle taglie NH0 160A, NH2 250A e NH3 400A
1 1

Italweber

Fusibile NH gPV 1000V CC Italweber 100A-400A per quadri di accumulo e stringhe fotovoltaiche

Fusibile NH gPV 1000V CC Italweber 100A-400A per quadri di accumulo e stringhe fotovoltaiche

€192.18
€192.18
In offerta Esaurito IVA esclusa — calcolata nel carrello
Vedi il prezzo con l’IVA

Prezzo IVA inclusa per paese di consegna

  • Italia22% €234.45
  • Germania19% €228.69
  • Francia20% €230.61
  • Austria20% €230.61
  • Belgio21% €232.53
  • Bulgaria20% €230.61
  • Cipro19% €228.69
  • Croazia25% €240.22
  • Danimarca25% €240.22
  • Estonia24% €238.30
  • Finlandia25,5% €241.18
  • Grecia24% €238.30
  • Irlanda23% €236.38
  • Lettonia21% €232.53
  • Lituania21% €232.53
  • Lussemburgo17% €224.85
  • Malta18% €226.77
  • Paesi Bassi21% €232.53
  • Polonia23% €236.38
  • Portogallo23% €236.38
  • Repubblica Ceca21% €232.53
  • Romania21% €232.53
  • Slovacchia23% €236.38
  • Slovenia22% €234.45
  • Spagna21% €232.53
  • Svezia25% €240.22
  • Ungheria27% €244.06

I prezzi in vetrina sono IVA esclusa. Al pagamento si applica l’aliquota del paese di consegna. Le aziende con partita IVA UE valida acquistano senza IVA (inversione contabile).

Taglia
  • Prezzi IVA esclusa: l’imposta si calcola nel carrello in base al paese di consegna.
  • Aziende UE: IVA 0% con partita IVA valida al VIES — la casella compare al check-out, sotto l’indirizzo di consegna.
  • IVA al 10% su fotovoltaico e accumulo per clienti italiani: scrivici prima dell’ordine.

DISPONIBILITÀ

Prodotto disponibile, quantità non tracciata

Spedizione

  • Italia: 13 € per ordini fino a 150 €, spedizione gratuita oltre 150 €.
  • Unione Europea: 60 € su ogni ordine, senza soglie

Le tariffe si applicano al totale del carrello e vengono confermate al checkout, dove viene calcolata anche la spedizione verso i paesi extra UE.

Leggi le condizioni di spedizione complete

Visualizza dettagli completi

Fusibile NH gPV 1000V CC

La protezione da quadro, per installazioni dove serve un sezionamento NH ispezionabile

1000V CC · almeno 20kA di potere di interruzione · taglie da 100A a 400A

Fusibile a coltello in formato NH per impianti in corrente continua, con tensione nominale di 1000V CC. È la protezione che si usa quando il quadro è industriale e il progetto chiede un organo di sezionamento ispezionabile, sostituibile a vista e con sezioni di cavo che arrivano fino a 240mm².

Leggete prima di ordinare. Il fusibile NH non ha fori filettati: ha due lame che si inseriscono a pressione nelle pinze della base portafusibili. Il cavo si collega ai morsetti della base, mai al fusibile. Serve quindi sempre una base NH della stessa taglia — NH0 va su PK0, NH1 su PK1, NH2 su PK2, NH3 su PK3 — e la base non è compresa. Per la stessa ragione un fusibile NH non entra nel Victron Lynx Distributor né nel Lynx Class-T Power In: quei moduli sono fatti per fusibili a bullone.

Dati tecnici

Tensione nominale 1000V CC
Potere di interruzione 20kA secondo le schede dei singoli prodotti del costruttore, 30kA secondo il suo catalogo della linea solare per le taglie NH1, NH2 e NH3. Le due fonti del costruttore non concordano e noi riportiamo entrambe: il valore da usare in un calcolo di selettività è quello più basso, 20kA
Tipo gPV, secondo IEC 60269-6
Contatto a lama (coltello), per base portafusibili NH
Taglie disponibili NH0 100A · NH0 125A · NH0 160A · NH2 250A · NH3 160A · NH3 250A · NH3 400A
Base corrispondente NH0 → PK0 160A · NH2 → PK2 400A · NH3 → PK3 630A
Confezione minima del costruttore 3 pezzi per taglia
Origine Slovenia

gPV e gBat: la differenza, detta onestamente

Il gPV è provato secondo IEC 60269-6 su sorgenti fotovoltaiche, che sono limitate in corrente e hanno costanti di tempo brevi. Il tipo provato sui circuiti batteria è invece il gBat, IEC 60269-7, pensato per correnti di cortocircuito presunte molto più alte e per costanti di tempo L/R maggiori.

Su un banco a 51,2V un gPV da 1000V lavora a circa il 5% della propria tensione nominale, quindi in condizioni molto conservative, e i 20kA di potere di interruzione sono ampiamente sopra a quello che un banco a 48V può erogare. Non è però il tipo formalmente provato per le batterie, e non lo raccontiamo per quello che non è. Se il capitolato chiede esplicitamente un gBat, lo trovate nella nostra pagina Mersen: è provato secondo IEC 60269-7 e dichiara 100kA.

Quando sceglierlo

Quadri industriali e installazioni dove il progetto prescrive un sezionamento NH, dove servono sezioni di cavo oltre i 120mm², o dove il quadro di accumulo sta già su una carpenteria con basi NH per il resto delle partenze. Per un impianto residenziale costruito attorno a una barra Victron Lynx, il fusibile giusto resta il MEGA 80V o il Class T: costano molto meno e si montano direttamente sui prigionieri della barra.

MEGA, Class T o NH: quale fusibile scegliere

Sul lato continua di un accumulo a 48V ci sono tre famiglie di fusibili che si usano davvero, e non sono intercambiabili né meccanicamente né come prestazioni.

↔ scorri la tabella lateralmente

  Victron MEGA 80V Class T NH gPV 1000V CC
Tensione nominale CC 80V 125V (fusibile) / 160V (portafusibili) 1000V
Potere di interruzione in CC non dichiarato dal costruttore 20.000A 20kA, 30kA su una seconda fonte
Collegamento bullone M8 diretto, interasse 50,8mm prigionieri 3/8" (225-400A) o M8 (110-200A) contatti a lama: il cavo va sulla base, non sul fusibile
Dove si monta già predisposto dentro il Victron Lynx Distributor, con LED di stato per posizione Victron Lynx Class-T Power In (2 posizioni, busbar M10) oppure portafusibili a sé stante base portafusibili NH PK0/PK1/PK2/PK3, a vite, su fondo quadro
Quando sceglierlo impianti residenziali e piccolo terziario costruiti attorno alla barra Lynx. È la soluzione più compatta ed economica banchi LiFePO4 grandi, dove conta il potere di interruzione dichiarato in continua. È il riferimento nella nautica e nell'off-grid professionale quadri industriali, sezionamento ispezionabile, cavi fino a 240mm²
Costo indicativo il più basso dei tre intermedio il più alto, ma è l'unico con tensione nominale a quattro cifre

Come si installa

  • Si monta la base NH della taglia corrispondente sul fondo quadro, con le viti di fissaggio.
  • I cavi di potenza si attestano con capicorda sui morsetti a bullone della base, con la coppia prescritta.
  • Il fusibile si inserisce nelle pinze della base con la maniglia NH, a impianto sezionato.
  • La base è a 1 polo: per il solo positivo ne serve una per ramo, se il progetto protegge entrambi i poli vanno raddoppiate.

Consegna

  • Consegna in 10-20 giorni
  • Spedizione in Italia e in Unione Europea
  • Se non sapete quale taglia prendere, scriveteci la corrente massima di scarica dichiarata dal manuale della batteria e la sezione dei cavi: vi diciamo noi fusibile e base
