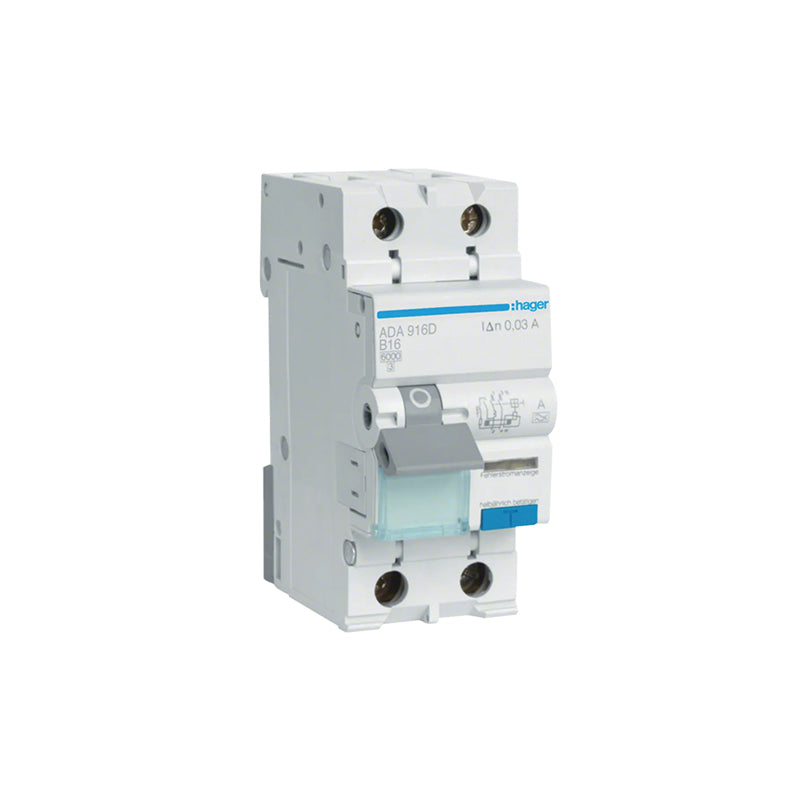

Interruttore Differenziale Magnetotermico Hager ADA916D 1P+N 16 A 30 mA Tipo A
Interruttore Differenziale Magnetotermico Hager ADA916D 1P+N 16 A 30 mA Tipo A
Prezzo di listino
€81.11
Prezzo di listino
Prezzo scontato
€81.11
Prezzo unitario
per
Impossibile caricare la disponibilità di ritiro
- Prezzi IVA esclusa: l’imposta si calcola nel carrello in base al paese di consegna.
- Aziende UE: IVA 0% con partita IVA valida al VIES — la casella compare al check-out, sotto l’indirizzo di consegna.
- IVA al 10% su fotovoltaico e accumulo per clienti italiani: scrivici prima dell’ordine.
DISPONIBILITÀ
Prodotto disponibile, quantità non tracciata
Spedizione
- Italia: 13 € per ordini fino a 150 €, spedizione gratuita oltre 150 €.
- Unione Europea: 60 € su ogni ordine, senza soglie
Le tariffe si applicano al totale del carrello e vengono confermate al checkout, dove viene calcolata anche la spedizione verso i paesi extra UE.
Consegna in 10-20 giorniProtezioneLato CAHager
Interruttore Differenziale Magnetotermico Hager ADA916D 1P+N 16 A 30 mA Tipo A
L'Hager ADA916D è un interruttore differenziale magnetotermico (RCBO) da barra DIN che riunisce in 2 moduli la protezione differenziale e quella contro sovraccarichi e cortocircuiti. È configurato 1P+N con il solo polo di fase protetto, corrente nominale 16 A con curva di intervento B e sensibilità differenziale 30 mA di Tipo A.
Si installa nei quadri di distribuzione civili e terziari per proteggere una singola linea terminale: la protezione differenziale ad alta sensibilità da 30 mA garantisce la protezione delle persone contro i contatti diretti e indiretti, mentre la curva B (intervento magnetico fra 3 e 5 volte la corrente nominale) è adatta a circuiti con correnti di spunto ridotte e a linee lunghe con basse correnti di guasto. Il Tipo A rileva sia le correnti di dispersione alternate sia quelle pulsanti unidirezionali con componente continua, tipiche dei carichi con elettronica di potenza. Il potere di interruzione è di 6 kA e la classe di limitazione dell'energia è la 3.
Punti di forza
Doppia protezione in 2 moduliUnisce differenziale e magnetotermico in un unico apparecchio da 35 mm di larghezza, risparmiando spazio nel quadro.
Sensibilità 30 mA Tipo AProtegge le persone contro i contatti diretti e indiretti e rileva anche le correnti di dispersione pulsanti unidirezionali.
Curva B da 16 AL'intervento magnetico fra 3 e 5 In rende la curva B adatta a linee terminali, circuiti resistivi e impianti con basse correnti di cortocircuito.
Potere di interruzione 6 kAConforme al valore Icn di 6 kA, con classe di limitazione dell'energia 3 per contenere lo stress termico sui cavi.
Morsetti biconnectAccetta conduttori rigidi fino a 25 mm² e flessibili fino a 16 mm², compatibili con barre di alimentazione a pettine Hager.
Protezione selettiva della singola lineaUn guasto sul circuito protetto non fa intervenire il differenziale generale, limitando il disservizio al solo circuito interessato.
Specifiche tecniche
| Caratteristica | Valore |
|---|---|
| Codice prodotto | ADA916D |
| Tipo di apparecchio | Interruttore differenziale magnetotermico (RCBO) modulare |
| Lato impianto | Corrente alternata (CA) |
| Numero di poli / fasi | 1P+N (1 polo protetto) |
| Corrente nominale | 16 A |
| Curva di intervento | B |
| Corrente differenziale nominale | 30 mA |
| Tipo di differenziale | Tipo A |
| Potere di interruzione (Icn) | 6 kA |
| Tensione nominale (Ue) | 240 V CA |
| Tensione di isolamento (Ui) | 500 V |
| Tensione di tenuta a impulso (Uimp) | 4.000 V |
| Classe di limitazione dell'energia | 3 |
| Numero di moduli DIN | 2 |
| Sezione dei morsetti | 1–25 mm² rigido, 1–16 mm² flessibile (morsetti biconnect) |
| Grado di protezione | IP2X |
| Temperatura di funzionamento | Da -25 °C a +40 °C |
| Durata meccanica ed elettrica | 2.000 manovre |
| Montaggio | Guida DIN 35 mm |
| Dimensioni | 68 × 93 × 35 mm |
| Peso | 0,39 kg |
| Normative | IEC 60898-1, IEC 60664 (dati dichiarati dal costruttore) |
Documentazione
PDFScheda tecnicaDocumento ufficiale del produttoreL'installazione e il collegamento devono essere eseguiti da personale qualificato secondo le norme CEI vigenti e il progetto elettrico dell'impianto.
