Kit Monitoraggio Tigo Cloud Connect Advanced 344-00000-52 con TAP e Alimentatore DIN
Kit Monitoraggio Tigo Cloud Connect Advanced 344-00000-52 con TAP e Alimentatore DIN
Prezzo di listino
€225.63
Prezzo di listino
Prezzo scontato
€225.63
Prezzo unitario
per
Imposte incluse.
Impossibile caricare la disponibilità di ritiro
Nota IVA
Aziende e clienti privati esteri: acquisto con IVA 22%. L'IVA 10% è riservata ai soli privati residenti in Italia — scopri di più.
Aziende estere con diritto a IVA 0%: scrivete a info@litio.store.
Aziende e clienti privati esteri: acquisto con IVA 22%. L'IVA 10% è riservata ai soli privati residenti in Italia — scopri di più.
Aziende estere con diritto a IVA 0%: scrivete a info@litio.store.
Consegna in 10-20 giorniMonitoraggioLato CCTigo
Kit Monitoraggio Tigo Cloud Connect Advanced 344-00000-52 con TAP e Alimentatore DIN

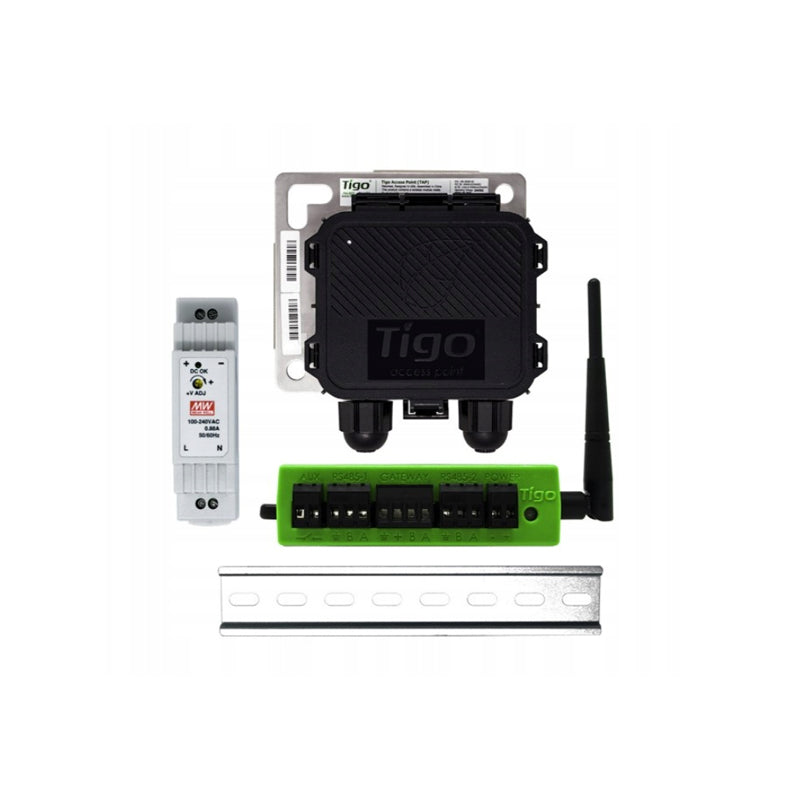

Il kit Tigo 344-00000-52 comprende il gateway Cloud Connect Advanced (CCA), un Tigo Access Point (TAP) e l'alimentatore per guida DIN. È il sistema che raccoglie i dati a livello di singolo modulo dagli ottimizzatori e dai dispositivi TS4 installati sul campo fotovoltaico e li trasmette alla piattaforma di monitoraggio Tigo, dove sono visualizzati modulo per modulo.
Il CCA si installa in quadro, su guida DIN, insieme al proprio alimentatore; il TAP si posiziona sulla struttura del campo fotovoltaico e comunica via radio in rete mesh con le unità TS4. Un singolo CCA gestisce fino a 900 TS4 tramite un massimo di 7 TAP, ciascuno dei quali copre fino a 300 TS4 entro circa 35 m. Il gateway si collega alla rete tramite Ethernet o Wi-Fi e dispone di due porte RS485 per dialogare in Modbus con inverter, contatori e regolatori di carica di terze parti. Comanda inoltre la disattivazione a livello di modulo per soddisfare i requisiti di rapid shutdown (NEC 690.12).
Punti di forza
Monitoraggio modulo per moduloRaccoglie dati di tensione, corrente e temperatura da ogni singolo TS4, individuando con precisione il modulo che produce meno.
Fino a 900 TS4 con 7 TAPUn solo Cloud Connect Advanced gestisce fino a 900 unità TS4 attraverso un massimo di 7 Tigo Access Point; ogni TAP copre fino a 300 TS4 entro circa 35 m.
Comunicazione radio meshIl collegamento tra TAP e TS4 avviene via radio in rete mesh, senza cablaggi di segnale aggiuntivi lungo le stringhe.
Integrazione Modbus di terze partiLe due porte RS485 permettono di leggere inverter, contatori di energia e regolatori di carica di altri costruttori tramite protocollo Modbus.
Spegnimento a livello di moduloComanda la disattivazione dei singoli moduli per soddisfare i requisiti di rapid shutdown NEC 2014 / 2017 art. 690.12.
Kit pronto per il quadroInclude CCA, un TAP e l'alimentatore su guida DIN con ingresso 100–240 V ca; il CCA assorbe 3–7 W a 10–25 V cc.
Specifiche tecniche
| Caratteristica | Valore |
|---|---|
| Codice prodotto | 344-00000-52 |
| Modello | Tigo Cloud Connect Advanced – kit 344-00000-52 (CCA + TAP + alimentatore DIN) |
| Funzione | Gateway e data logger per il monitoraggio a livello di modulo dei dispositivi TS4 |
| Dispositivi gestiti | Fino a 900 TS4 tramite un massimo di 7 TAP (300 TS4 per TAP, fino a circa 35 m) |
| Interfacce di comunicazione | Ethernet, Wi-Fi, rete radio mesh verso i TAP, 2 × RS485 Modbus, USB |
| Integrazione di terze parti | Inverter, contatori di energia e regolatori di carica via Modbus |
| Alimentazione CCA | 10 – 25 V cc, consumo 3 – 7 W |
| Alimentatore incluso | Alimentatore su guida DIN, ingresso 100 – 240 V ca |
| Funzioni di sicurezza | Disattivazione a livello di modulo (rapid shutdown NEC 2014 / 2017 art. 690.12) |
| Montaggio | CCA e alimentatore su guida DIN in quadro; TAP sulla struttura del campo fotovoltaico |
| Temperatura di esercizio | −20 °C … +70 °C |
| Altitudine massima | 3.000 m |
| Raffreddamento | Convezione naturale |
| Dimensioni (CCA) | 116 × 31 × 72 mm |
| Peso (CCA) | 0,13 kg |
Documentazione
PDFScheda tecnicaDocumento ufficiale del produttoreL'installazione e il collegamento devono essere eseguiti da personale qualificato secondo le norme CEI vigenti e il progetto elettrico dell'impianto.
