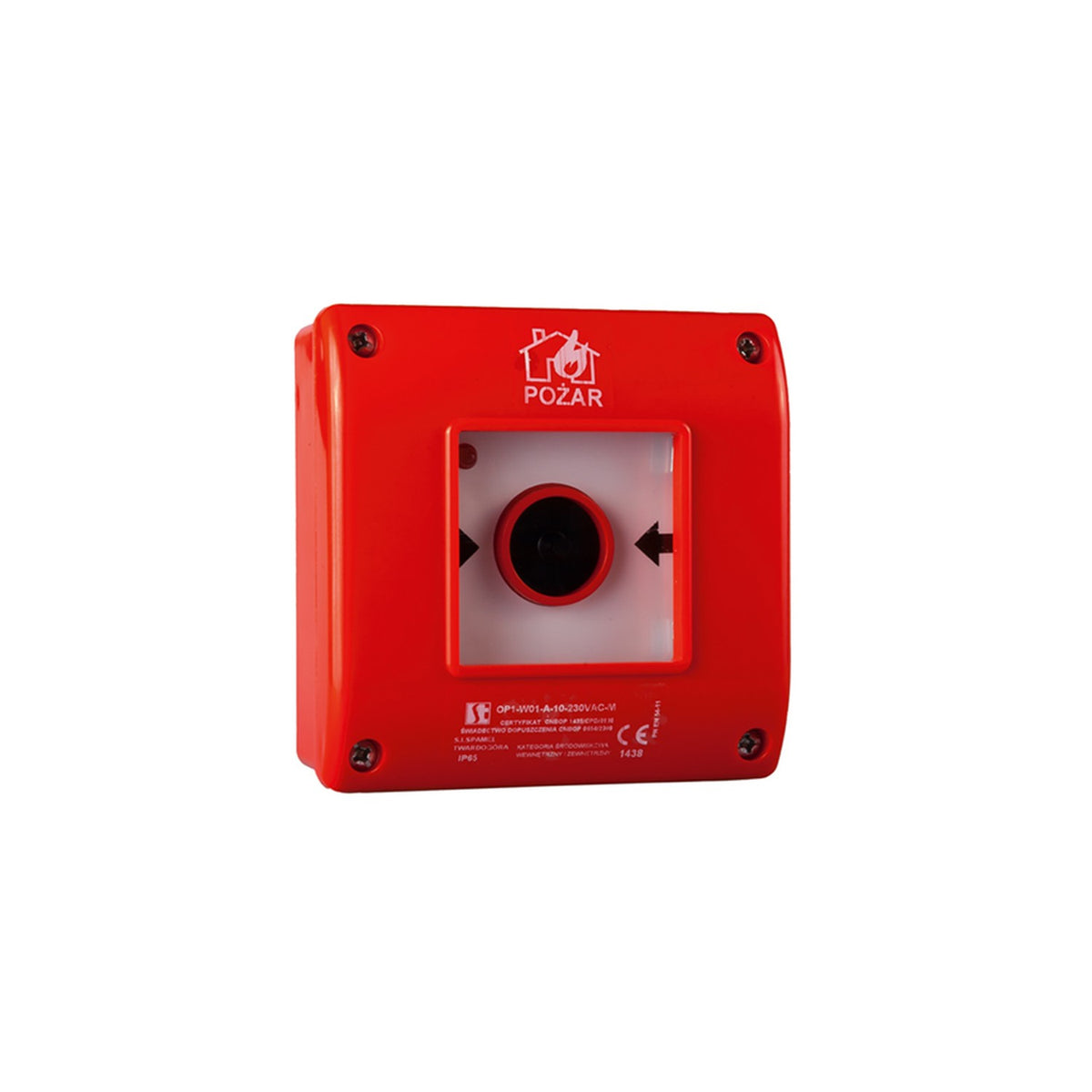

Pulsante Manuale di Sgancio Incendio SPAMEL OP1 da Parete 1NO+1NC con Martelletto
Pulsante Manuale di Sgancio Incendio SPAMEL OP1 da Parete 1NO+1NC con Martelletto
Prezzo di listino
€46.76
Prezzo di listino
Prezzo scontato
€46.76
Prezzo unitario
per
Imposte incluse.
Spedizione
- Italia: 13 € per ordini fino a 150 €, spedizione gratuita oltre 150 €.
- Unione Europea: 60 € per ordini fino a 350 €, spedizione gratuita oltre 350 €.
Le tariffe si applicano al totale del carrello e vengono confermate al checkout, dove viene calcolata anche la spedizione verso i paesi extra UE.
Impossibile caricare la disponibilità di ritiro
Prezzi con IVA 22%; l'IVA 10% vale solo per beni destinati a impianti fotovoltaici e di accumulo, con dichiarazione del cliente. Dall'estero: scegli IVA 22% oppure, per l'IVA 0%, ordina con bonifico senza pagare e ti inviamo la fattura proforma.
Come funziona l'IVA ›
Come funziona l'IVA ›
Consegna in 10-20 giorni1NO + 1NCIP65Martelletto inclusoPN-EN 54-11SPAMEL
Pulsante Manuale di Sgancio Incendio SPAMEL OP1 da Parete 1NO+1NC con Martelletto
L'OP1 è il pulsante che si rompe in caso di incendio per mettere l'impianto in sicurezza. Non interrompe la potenza da solo: mette a disposizione due contatti puliti, un normalmente aperto e un normalmente chiuso, che commutano in modo permanente nel momento in cui il vetrino viene rotto con il martelletto fissato accanto.
Nel fotovoltaico si inserisce nella catena di sgancio: il contatto NC va in serie all'alimentazione della bobina dei sezionatori antincendio di stringa o della bobina di minima tensione dell'interruttore generale. La logica è fail-safe: rompendo il vetrino si toglie la tensione di comando e i sezionatori aprono da soli, e lo stesso accade se il cavo di comando viene tranciato. Il contatto NO rimasto libero serve per la segnalazione verso la centrale antincendio o il monitoraggio.
Punti di forza
Logica fail-safeRompendo il vetrino si toglie la tensione di comando: il campo si apre da solo.
Due contattiUno per lo sgancio, uno per la segnalazione alla centrale.
Martelletto in dotazioneFissato accanto al pulsante, sempre a portata di mano.
IP65Si installa anche in esterno o in ambienti polverosi.
Non riarmabile per erroreIl ripristino richiede la sostituzione del vetrino.
PN-EN 54-11Punto di chiamata manuale conforme alla norma di prodotto.
Specifiche tecniche
| Caratteristica | Valore |
|---|---|
| Produttore | SPAMEL |
| Codice prodotto | 1088646 / OP1-W01-A\11-M |
| Tipologia | Punto di chiamata manuale antincendio da parete per catena di sgancio |
| Contatti | 1 NO + 1 NC |
| Azionamento | Rottura del vetrino con autosgancio del pulsante (versione A) |
| Ripristino | Sostituzione del vetrino di ricambio (PPOZ-5701, 65 x 65 mm) |
| Tensione di isolamento | Ui 500 V |
| Corrente nominale | Ith 10 A |
| Impiego in CA (AC-15) | 2,5 A @ 230 V - 1,6 A @ 400/500 V |
| Impiego in CC (DC-13) | 4 A @ 24 V - 1 A @ 110 V - 0,25 A @ 220 V |
| Sezione ai morsetti | Rigido 2 x 1-2,5 mm2, flessibile 2 x 0,75-1,5 mm2 |
| Grado di protezione | IP65 |
| Montaggio | A parete, sporgente |
| Materiale | Materiale plastico, colore rosso |
| Dimensioni (L x P x H) | 113 x 113 x 52 mm |
| Peso | 0,31 kg |
| Certificazioni | PN-EN 54-11, certificato CE 1438/CPD/0130, nulla osta CNBOP-PIB |
Documentazione
PDFScheda tecnicaDati tecnici del prodotto — OP1-W01-A\11-MPDFManuale di installazioneIstruzioni di montaggio e collegamento — OP1-W01-A\11-MIl pulsante va cablato in modo che il contatto NC interrompa l'alimentazione della bobina da diseccitare: cosi lo sgancio avviene anche in caso di guasto o taglio del cavo di comando. Dopo l'intervento il vetrino va sostituito, il codice di ricambio e PPOZ-5701.
