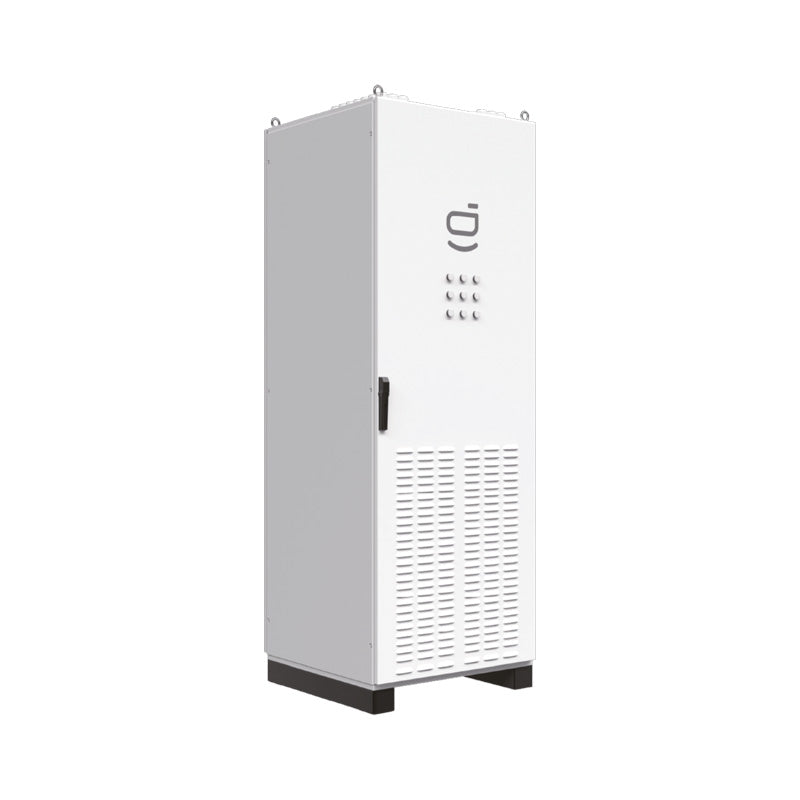

Quadro ATS Sigenergy Sigen Gateway C&I C180-9 11110026 180 kW Trifase
Quadro ATS Sigenergy Sigen Gateway C&I C180-9 11110026 180 kW Trifase
Prezzo di listino
€8,492.00
Prezzo di listino
Prezzo scontato
€8,492.00
Prezzo unitario
per
Imposte incluse.
Impossibile caricare la disponibilità di ritiro
Nota IVA
Aziende e clienti privati esteri: acquisto con IVA 22%. L'IVA 10% è riservata ai soli privati residenti in Italia — scopri di più.
Aziende estere con diritto a IVA 0%: scrivete a info@litio.store.
Aziende e clienti privati esteri: acquisto con IVA 22%. L'IVA 10% è riservata ai soli privati residenti in Italia — scopri di più.
Aziende estere con diritto a IVA 0%: scrivete a info@litio.store.
Consegna in 10-20 giorniQuadro ATSLato CASigenergy
Quadro ATS Sigenergy Sigen Gateway C&I C180-9 11110026 180 kW Trifase
Il Sigen Energy Gateway C&I C180-9 è l'armadio di interfaccia con la rete dei sistemi di accumulo Sigenergy per applicazioni commerciali e industriali. Si installa a pavimento nel locale tecnico o in cabina, tra il punto di consegna dell'energia e il campo di inverter/batterie SigenStor: gestisce fino a 9 unità SigenStor, per una potenza nominale in corrente alternata di 180 kW e una capacità di accumulo massima di 488,16 kWh.
Il gateway svolge la funzione di commutatore automatico rete/isola (ATS): in caso di mancanza rete separa l'impianto dal distributore e lo fa proseguire in funzionamento a isola con un tempo di commutazione dichiarato di 0 ms, senza interruzione percepibile sui carichi. All'interno dell'armadio sono alloggiati gli interruttori automatici delle linee inverter, i contattori di rete e di isola, l'interruttore di bypass manuale e la barra di terra; sono inoltre disponibili la gestione dei carichi intelligenti (smart load) fino a 180 kW e l'integrazione di un gruppo elettrogeno con avviamento a 2 fili. La comunicazione avviene tramite Fast Ethernet, RS485 e contatti puliti.
Punti di forza
Commutazione rete/isola in 0 msIl passaggio da funzionamento in parallelo alla rete a funzionamento in isola avviene senza interruzione percepibile sui carichi alimentati.
Fino a 9 SigenStor, 180 kWUn solo armadio raccoglie e coordina fino a nove unità SigenStor, per 180 kW in corrente alternata e fino a 488,16 kWh di accumulo.
Interfaccia di rete trifase 274 ACollegamento trifase 380-400 V con corrente nominale di 274 A, adatto a punti di consegna commerciali e industriali.
Integrazione del gruppo elettrogenoIl gateway può comandare un generatore diesel con avviamento a 2 fili, per estendere l'autonomia durante interruzioni prolungate.
Gestione dei carichi intelligentiLa sezione smart load consente di alimentare selettivamente carichi fino a 180 kW in funzione della disponibilità di energia.
Armadio a pavimento con bypassArmadio da 800 × 2300 × 800 mm e 350 kg, con interruttori automatici di linea, contattori e sezionatore di bypass manuale per la manutenzione.
Specifiche tecniche
| Caratteristica | Valore |
|---|---|
| Codice prodotto | 11110026 |
| Tipo di quadro | Gateway di interfaccia rete / quadro ATS per sistemi di accumulo commerciali e industriali |
| Lato impianto | Corrente alternata (CA), tra punto di consegna e sistema di accumulo |
| Potenza nominale CA | 180 kW |
| Tensione nominale CA | 380-400 V |
| Corrente nominale CA | 274 A |
| Numero di poli / fasi | Trifase |
| Inverter collegabili | Fino a 9 unità SigenStor (9 porte inverter) |
| Capacità massima di accumulo | 488,16 kWh |
| Potenza carichi intelligenti (smart load) | 180 kW |
| Tempo di commutazione | 0 ms |
| Gruppo elettrogeno | Supportato, avviamento a 2 fili |
| Sezionatore | Sezionatore di bypass manuale integrato nell'armadio |
| Interruttore magnetotermico | Interruttori automatici di linea per ciascuna uscita inverter integrati nell'armadio |
| Scaricatore di sovratensione (tipo) | Scaricatore con proprio sezionatore dedicato integrato nell'armadio; classe non dichiarata a catalogo |
| Comunicazione | Fast Ethernet, RS485, contatti puliti |
| Grado di protezione | IP20 |
| Temperatura di funzionamento | Da -30 °C a 55 °C |
| Raffreddamento | Convezione naturale |
| Installazione | A pavimento |
| Dimensioni | 800 × 2300 × 800 mm |
| Peso | 350 kg |
| Normative | Non dichiarate nella scheda tecnica del costruttore |
Documentazione
PDFScheda tecnicaDocumento ufficiale del produttoreL'installazione e il collegamento devono essere eseguiti da personale qualificato secondo le norme CEI vigenti e il progetto elettrico dell'impianto.
