Quadro CC Precablato WattKit ELE-WK-DC-2S-T2 2 Stringhe 1000 V SPD Tipo 2

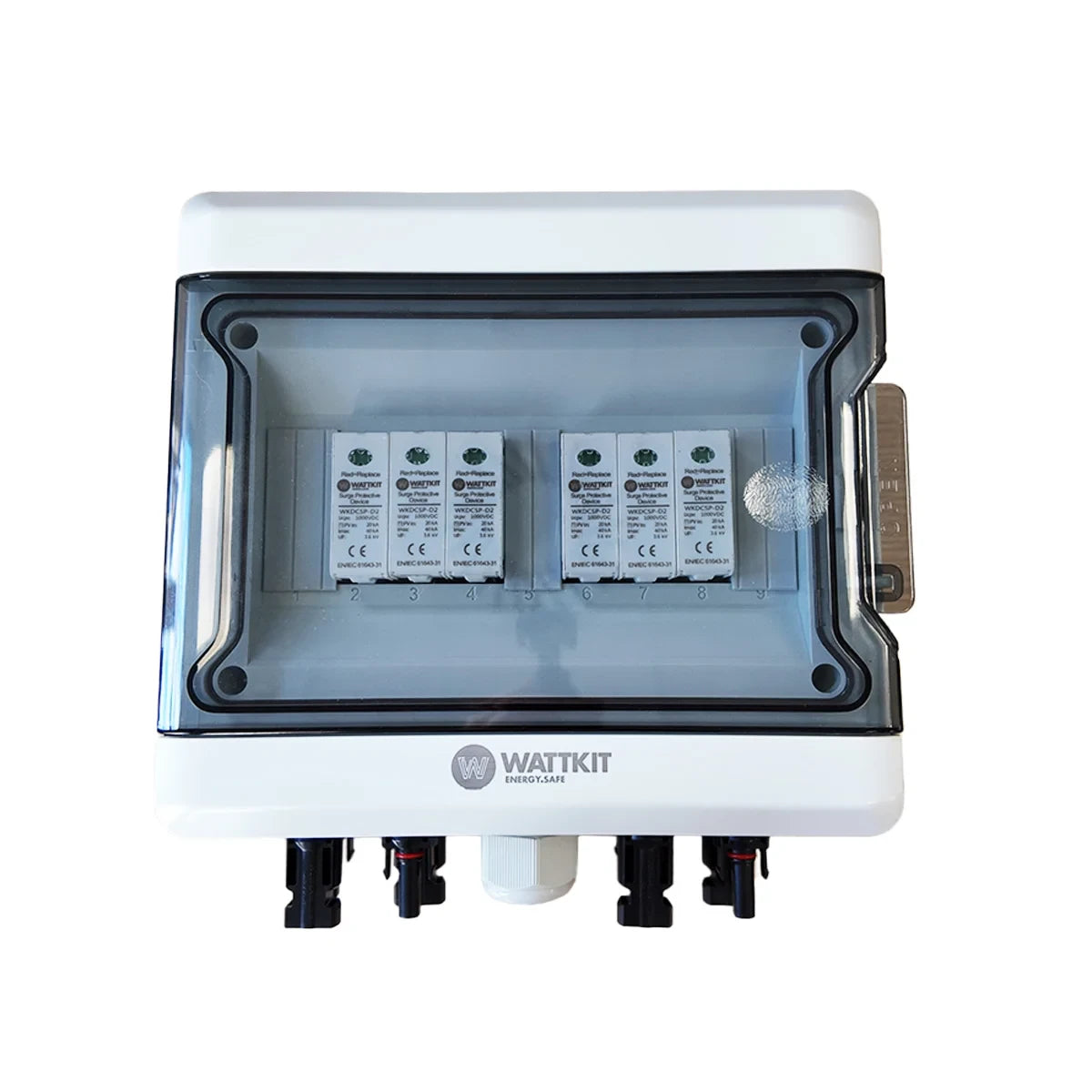

Il quadro CC precablato WattKit ELE-WK-DC-2S-T2 è una cassetta di campo già assemblata e cablata in fabbrica per la protezione del lato corrente continua di un impianto fotovoltaico con 2 stringhe. All'interno sono installati gli scaricatori di sovratensioni di Tipo 2 (3 poli, 20–40 kA, 1000 V CC) e i portafusibili sui conduttori positivo e negativo di ogni stringa, secondo lo schema riportato dal costruttore.

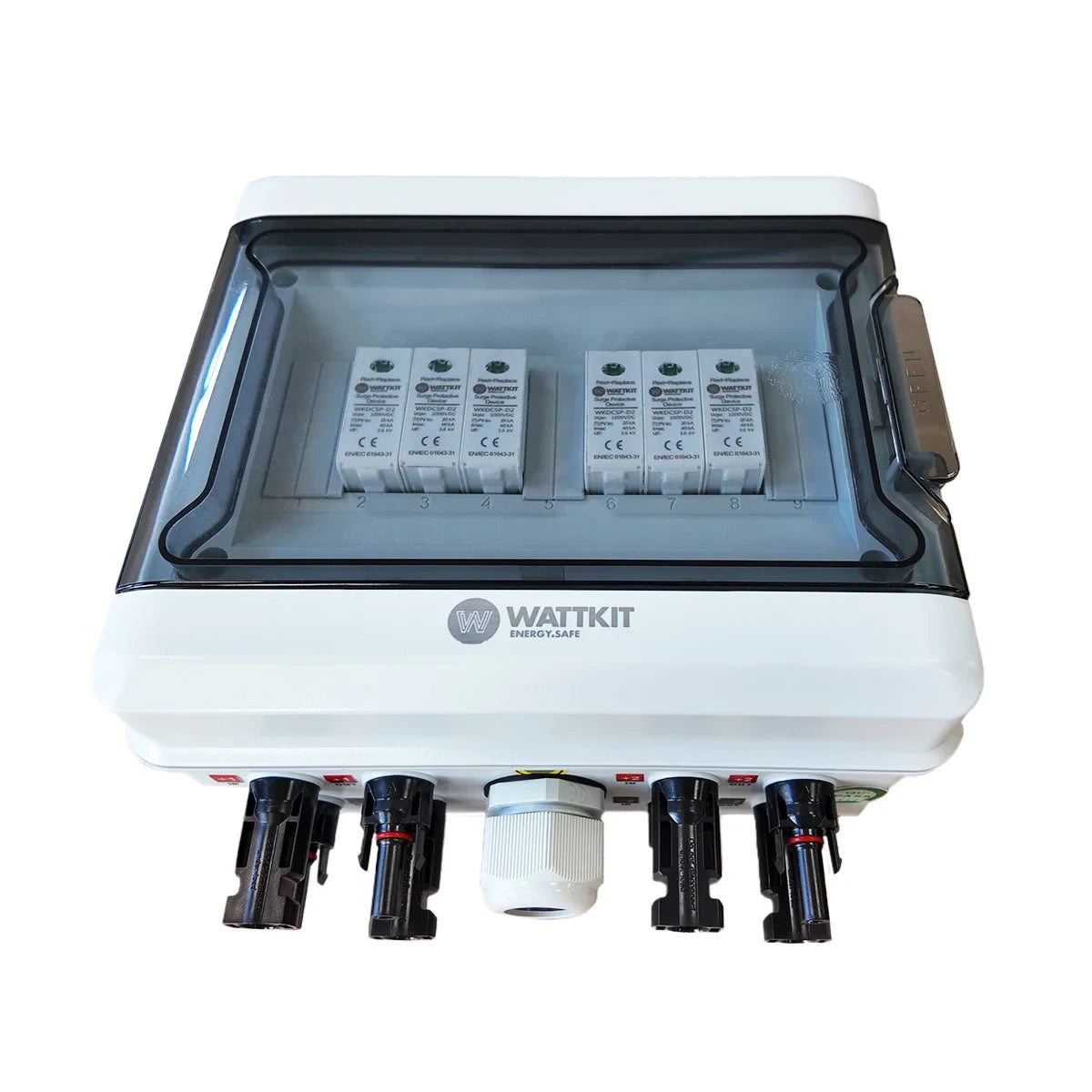

Si installa fra i moduli fotovoltaici e l'inverter, tipicamente a parete in prossimità dell'inverter stesso o in copertura. I collegamenti avvengono tramite connettori MC4 passanti sul fondo della cassetta, con pressacavo per il conduttore di terra e valvola di compensazione della pressione; l'involucro ha grado di protezione IP65 e temperatura di esercizio da −25 a +60 °C, quindi è utilizzabile anche all'esterno. Essendo già cablato, riduce sensibilmente il tempo di montaggio rispetto all'assemblaggio dei singoli componenti su guida DIN.

Punti di forza

Già assemblato e cablatoNon richiede montaggio dei componenti in cantiere: riduce i tempi di installazione e il rischio di errori di cablaggio.
Scaricatore di Tipo 2 integratoSPD tripolare 1000 V CC con In 20 kA e Imax 40 kA, a protezione dell'inverter e dei cavi di stringa.
Protezione contro le sovracorrentiPortafusibili sul positivo e sul negativo di ciascuna delle due stringhe, secondo lo schema di cablaggio del costruttore.
Due stringhe in ingresso e in uscitaConfigurazione 2 stringhe IN / 2 stringhe OUT, dimensionata per impianti residenziali.
Involucro IP65 per esternoResistente a polvere, acqua e raggi UV, con temperatura di esercizio da −25 a +60 °C.
Connettori MC4 e messa a terraAttestazione rapida dei cavi di stringa con connettori standard MC4 e morsetto di terra dedicato.

Specifiche tecniche

Caratteristica Valore
Codice prodotto ELE-WK-DC-2S-T2
Tipo di prodotto Quadro di campo CC precablato (combiner box)
Numero di stringhe in ingresso 2
Numero di stringhe in uscita 2
Tensione nominale 1000 V CC
Corrente di esercizio 30 A
Scaricatore di sovratensioni SPD CC 3 poli, Tipo 2, 20–40 kA, 1000 V CC
Protezione da sovracorrenti Portafusibili su polo positivo e negativo di ogni stringa
Connessioni Connettori MC4 in ingresso e in uscita, morsetto di terra
Grado di protezione IP65
Temperatura di esercizio −25…+60 °C
Valvola di compensazione Presente
Dimensioni 218 × 200 × 100 mm
Peso 0,5 kg
Garanzia 1 anno (esclusi i materiali di consumo come i fusibili)

Documentazione

PDFScheda tecnicaDocumento ufficiale del produttore

L'installazione e il collegamento devono essere eseguiti da personale qualificato secondo le norme CEI vigenti e il progetto elettrico dell'impianto.
