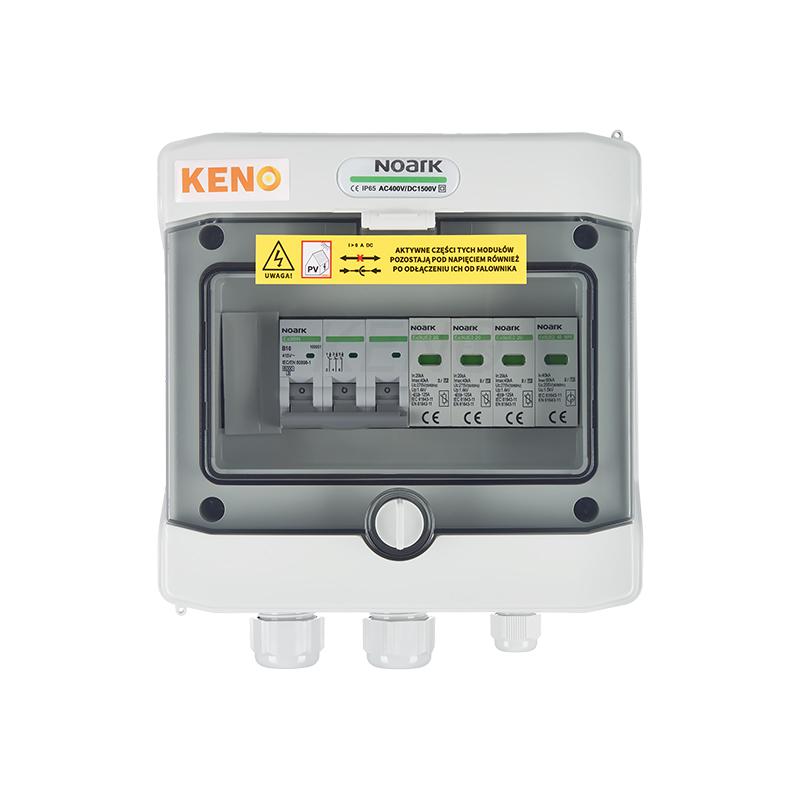

Quadro di Campo CA 10 A Trifase con SPD Tipo 2

Quadro di campo in corrente alternata per piccoli impianti fotovoltaici trifase, da installare sul lato CA tra l'uscita dell'inverter e il quadro di distribuzione. È la versione di taglia ridotta della famiglia di quadri CA: stesse funzioni di protezione, custodia più compatta, pensata per impianti di potenza contenuta.

All'interno trovano posto un interruttore magnetotermico da 10 A per la protezione da sovraccarico e cortocircuito della linea trifase e per il sezionamento dell'inverter, e uno scaricatore di sovratensione di Tipo 2 (classe II) contro le sovratensioni transitorie provenienti dalla rete o indotte da fulminazione indiretta. Su rete trifase 400 V, 10 A corrispondono indicativamente a inverter fino a circa 6,9 kW.

Punti di forza

Taglia per piccoli impianti10 A trifase: adatto a inverter di potenza indicativa fino a circa 6,9 kW.
Magnetotermico integratoProtegge la linea CA da sovraccarichi e cortocircuiti e consente di sezionare l'inverter.
Scaricatore di Tipo 2Limita le sovratensioni transitorie che arrivano dalla rete, proteggendo l'elettronica dell'inverter.
Custodia compatta202 × 201 × 120 mm per 1,6 kg: occupa poco spazio a parete accanto all'inverter.
Pronto all'installazioneQuadro precablato: in campo si collegano solo la linea dall'inverter e quella verso il quadro generale.
Impianto più ordinatoConcentra le protezioni CA del fotovoltaico fuori dal centralino esistente, semplificando le verifiche.

Specifiche tecniche

Caratteristica Valore
Tipo di quadro Quadro di campo CA per impianto fotovoltaico
Lato impianto Corrente alternata (CA), tra inverter e quadro di distribuzione
Numero di poli / fasi Trifase (3L + N)
Corrente nominale 10 A
Potenza inverter indicativa Fino a circa 6,9 kW (400 V trifase, 10 A)
Scaricatore di sovratensione (tipo) SPD Tipo 2 (classe II)
Interruttore magnetotermico Sì, 10 A
Interruttore differenziale Non presente
Sezionatore dedicato Non presente: il sezionamento è affidato all'interruttore magnetotermico
Dimensioni 202 × 201 × 120 mm
Peso 1,6 kg
Normative di riferimento dei componenti EN 61643-11 (scaricatori), EN 60898-1 (interruttori magnetotermici)

L'installazione e il collegamento devono essere eseguiti da personale qualificato secondo le norme CEI vigenti e il progetto elettrico dell'impianto.
