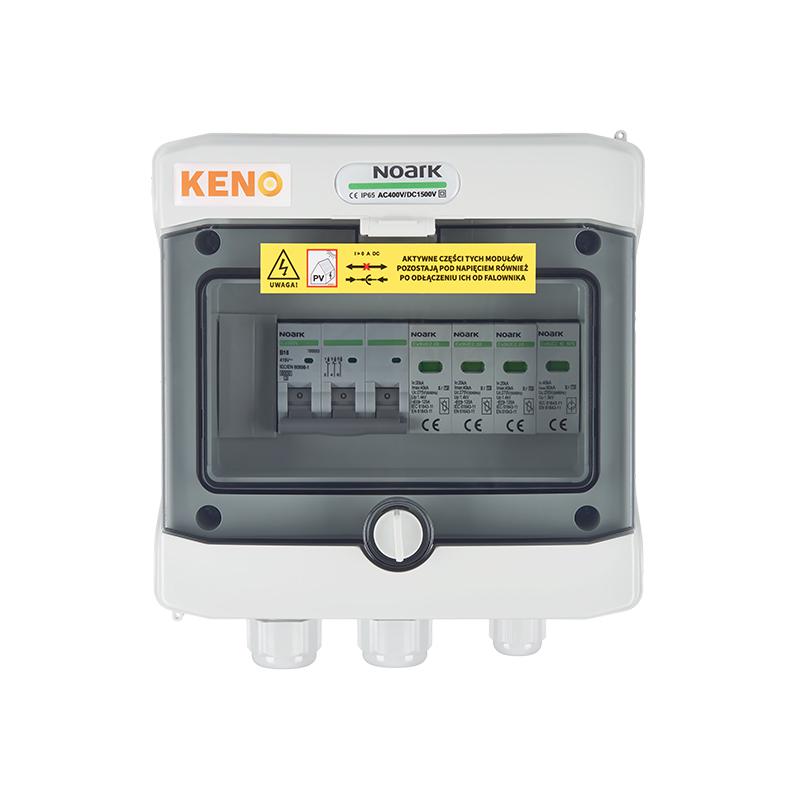

Quadro di Campo CA 16 A Trifase con SPD Tipo 2
Quadro di campo in corrente alternata per impianti fotovoltaici trifase, previsto per l'installazione sul lato CA tra l'inverter e il quadro di distribuzione dell'edificio. Concentra in un solo contenitore la protezione di linea e la protezione da sovratensioni, evitando di occupare spazio nel centralino esistente e facilitando le verifiche periodiche.
La dotazione comprende un interruttore magnetotermico da 16 A, che protegge la linea trifase da sovraccarichi e cortocircuiti e funge da organo di sezionamento dell'inverter, e uno scaricatore di sovratensione di Tipo 2 (classe II) per la limitazione delle sovratensioni transitorie indotte da fulminazione indiretta o da manovre sulla rete. La taglia da 16 A su 400 V trifase copre indicativamente inverter fino a circa 11 kW.
Punti di forza
Protezione completa della linea CAMagnetotermico da 16 A contro sovraccarico e cortocircuito sulla linea trifase verso il quadro generale.
Scaricatore di Tipo 2Lo SPD di classe II protegge inverter e impianto dalle sovratensioni transitorie di rete e di origine atmosferica indiretta.
Taglia più diffusa16 A trifase: valore tipico per inverter fotovoltaici di potenza indicativa fino a circa 11 kW.
Montaggio rapidoQuadro già assemblato e cablato internamente: bastano i collegamenti di ingresso e di uscita.
Sezionamento dell'inverterConsente di isolare l'inverter dalla rete in sicurezza durante manutenzione e verifiche.
Dimensioni contenute319 × 259 × 144 mm per 1,6 kg: installazione a parete accanto all'inverter.
Specifiche tecniche
| Caratteristica | Valore |
|---|---|
| Tipo di quadro | Quadro di campo CA per impianto fotovoltaico |
| Lato impianto | Corrente alternata (CA), tra inverter e quadro di distribuzione |
| Numero di poli / fasi | Trifase (3L + N) |
| Corrente nominale | 16 A |
| Potenza inverter indicativa | Fino a circa 11 kW (400 V trifase, 16 A) |
| Scaricatore di sovratensione (tipo) | SPD Tipo 2 (classe II) |
| Interruttore magnetotermico | Sì, 16 A |
| Interruttore differenziale | Non presente |
| Sezionatore dedicato | Non presente: il sezionamento è affidato all'interruttore magnetotermico |
| Dimensioni | 319 × 259 × 144 mm |
| Peso | 1,6 kg |
| Normative di riferimento dei componenti | EN 61643-11 (scaricatori), EN 60898-1 (interruttori magnetotermici) |
L'installazione e il collegamento devono essere eseguiti da personale qualificato secondo le norme CEI vigenti e il progetto elettrico dell'impianto.
