Quadro di Campo CA 20 A Monofase con SPD Tipo 2 e Differenziale 300 mA Tipo A

Quadro di campo in corrente alternata per impianti fotovoltaici monofase, da installare sul lato CA tra l'uscita dell'inverter e il quadro di distribuzione. Rispetto alla versione base aggiunge la protezione differenziale, richiesta quando la linea di collegamento dell'inverter deve essere protetta anche contro le correnti di guasto verso terra.

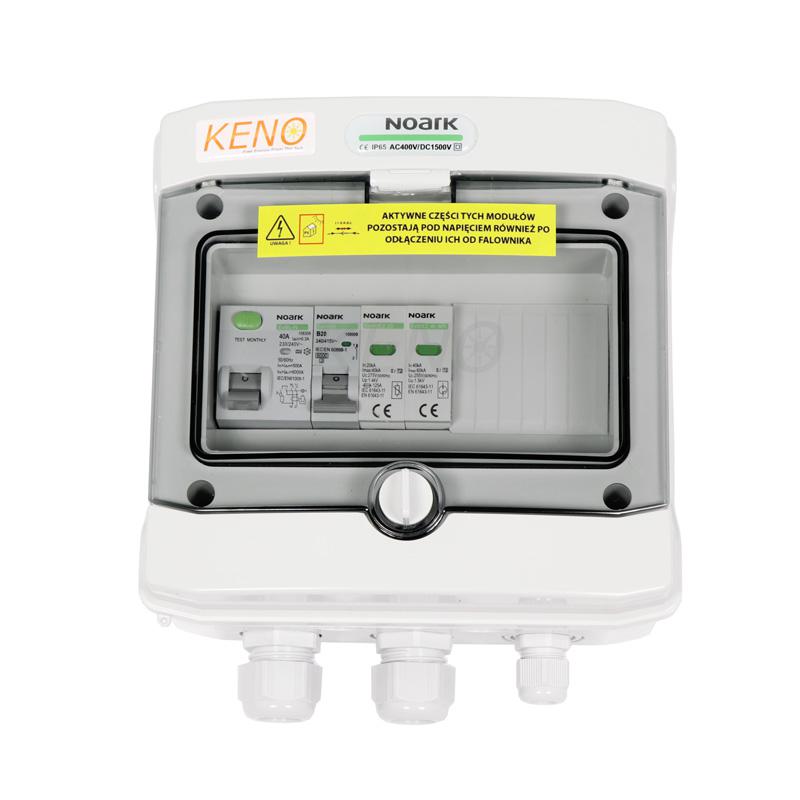

All'interno sono presenti un interruttore magnetotermico da 20 A contro sovraccarichi e cortocircuiti, uno scaricatore di sovratensione di Tipo 2 (classe II) contro le sovratensioni transitorie e un interruttore differenziale da 300 mA di Tipo A. La sensibilità di 300 mA è tipica della protezione contro i rischi di incendio dovuti a correnti di dispersione verso terra, mentre il Tipo A garantisce l'intervento anche in presenza di correnti di guasto alternate e pulsanti unidirezionali, come quelle che possono manifestarsi a valle di apparecchiature elettroniche quali gli inverter.

Punti di forza

Tripla protezioneMagnetotermico da 20 A, differenziale da 300 mA e scaricatore di Tipo 2 in un'unica custodia precablata.
Differenziale Tipo ARileva correnti di guasto a terra alternate e pulsanti unidirezionali, adatte alla presenza di elettronica di potenza.
Sensibilità 300 mATaratura tipica della protezione contro i rischi di incendio da correnti di dispersione, non contro i contatti diretti.
Scaricatore di Tipo 2Limita le sovratensioni transitorie di origine atmosferica indiretta e di manovra provenienti dalla rete.
Per inverter monofase20 A su rete 230 V: taglia adatta a inverter di potenza indicativa fino a circa 4,6 kW.
Compatto e pronto all'uso202 × 201 × 120 mm per 1,3 kg: installazione a parete accanto all'inverter con soli due collegamenti di linea.

Specifiche tecniche

Caratteristica Valore
Tipo di quadro Quadro di campo CA per impianto fotovoltaico con protezione differenziale
Lato impianto Corrente alternata (CA), tra inverter e quadro di distribuzione
Numero di poli / fasi Monofase (L + N)
Corrente nominale 20 A
Potenza inverter indicativa Fino a circa 4,6 kW (230 V, 20 A)
Scaricatore di sovratensione (tipo) SPD Tipo 2 (classe II)
Interruttore magnetotermico Sì, 20 A
Interruttore differenziale Sì, 300 mA Tipo A
Sezionatore dedicato Non presente: il sezionamento è affidato all'interruttore magnetotermico
Dimensioni 202 × 201 × 120 mm
Peso 1,3 kg
Normative di riferimento dei componenti EN 61643-11 (scaricatori), EN 60898-1 (interruttori magnetotermici), EN 61008-1 / EN 61009-1 (interruttori differenziali)

L'installazione e il collegamento devono essere eseguiti da personale qualificato secondo le norme CEI vigenti e il progetto elettrico dell'impianto.
