Quadro di Campo CA 20A Trifase con SPD Tipo 2

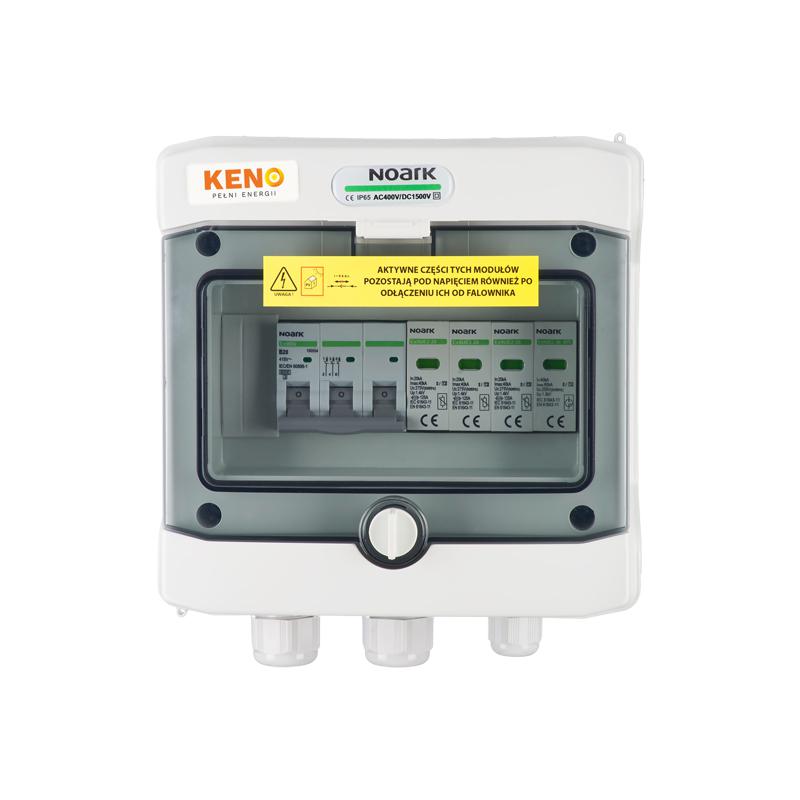

Quadro di campo in corrente alternata per impianti fotovoltaici trifase, da installare sul lato CA tra l'uscita dell'inverter e il quadro elettrico di distribuzione. Raccoglie in un'unica custodia le protezioni richieste sulla linea di collegamento alla rete, semplificando il cablaggio in campo e rendendo l'impianto più ordinato e ispezionabile.

Il quadro contiene un interruttore magnetotermico da 20A per la protezione da sovraccarico e cortocircuito della linea trifase e per il sezionamento dell'inverter, e uno scaricatore di sovratensione di Tipo 2 (classe II) che devia verso terra le sovratensioni transitorie di origine atmosferica indiretta e di manovra. Su rete trifase 400V, 20A corrispondono indicativamente a inverter fino a circa 13,8kW.

Punti di forza

Adatto a inverter trifaseConfigurazione per rete 3L + N: protegge l'intera linea trifase in uscita dall'inverter.
Magnetotermico da 20AProtegge il cavo verso il quadro generale da sovraccarichi e cortocircuiti e consente di isolare l'inverter.
Scaricatore di Tipo 2Limita le sovratensioni transitorie provenienti dalla rete e dovute a fulminazione indiretta, proteggendo l'elettronica dell'inverter.
Taglia di potenza20A su 400V trifase: indicato per inverter di potenza indicativa fino a circa 13,8kW.
Quadro precablatoComponenti già montati e collegati: in cantiere restano da attestare solo i cavi di ingresso e uscita.
Custodia compattaDimensioni 319 × 259 × 144 mm per 1,6 kg, adatta all'installazione a parete vicino all'inverter.

Specifiche tecniche

Caratteristica Valore
Tipo di quadro Quadro di campo CA per impianto fotovoltaico
Lato impianto Corrente alternata (CA), tra inverter e quadro di distribuzione
Numero di poli / fasi Trifase (3L + N)
Corrente nominale 20A
Potenza inverter indicativa Fino a circa 13,8kW (400V trifase, 20A)
Scaricatore di sovratensione (tipo) SPD Tipo 2 (classe II)
Interruttore magnetotermico Sì, 20A
Interruttore differenziale Non presente
Sezionatore dedicato Non presente: il sezionamento è affidato all'interruttore magnetotermico
Dimensioni 319 × 259 × 144 mm
Peso 1,6 kg
Normative di riferimento dei componenti EN 61643-11 (scaricatori), EN 60898-1 (interruttori magnetotermici)

L'installazione e il collegamento devono essere eseguiti da personale qualificato secondo le norme CEI vigenti e il progetto elettrico dell'impianto.
