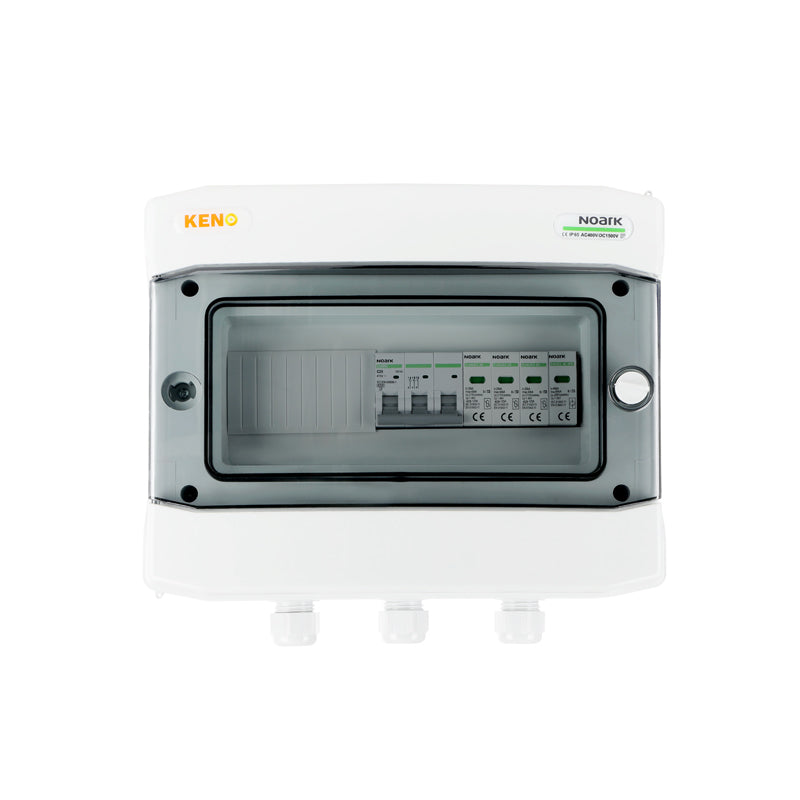

Quadro di Campo CA 32 A Trifase con SPD Tipo 2

Quadro di Campo CA 32 A Trifase con SPD Tipo 2

€139.77
€139.77
In offerta Esaurito
Imposte incluse.
Scegli IVA
Visualizza dettagli completi
Nota IVA
Aziende e clienti privati esteri: acquisto con IVA 22%. L'IVA 10% è riservata ai soli privati residenti in Italia — scopri di più.
Aziende estere con diritto a IVA 0%: scrivete a info@litio.store.
Consegna in 10-20 giorniQuadro di campoLato CALitio Store

Quadro di Campo CA 32 A Trifase con SPD Tipo 2

Quadro di campo in corrente alternata per impianti fotovoltaici trifase di media potenza, da installare sul lato CA tra l'uscita dell'inverter e il quadro di distribuzione. Porta all'esterno del centralino le protezioni dedicate al fotovoltaico, con un cablaggio già predisposto che riduce i tempi di installazione e rende immediata l'identificazione della linea di produzione.

Il quadro integra un interruttore magnetotermico da 32 A, che protegge la linea trifase da sovraccarico e cortocircuito e consente di sezionare l'inverter, e uno scaricatore di sovratensione di Tipo 2 (classe II) per la limitazione delle sovratensioni transitorie dovute a fulminazione indiretta e a manovre di rete. La taglia da 32 A su rete 400 V trifase copre indicativamente inverter fino a circa 22 kW.

Punti di forza

Per impianti di media potenza32 A trifase: adatto a inverter di potenza indicativa fino a circa 22 kW.
Magnetotermico da 32 AProtegge la linea CA verso il quadro generale da sovraccarichi e cortocircuiti.
Scaricatore di Tipo 2Lo SPD di classe II devia a terra le sovratensioni transitorie, proteggendo l'inverter e i carichi a valle.
Sezionamento sicuroPermette di isolare l'inverter dalla rete durante manutenzione, verifiche e interventi di emergenza.
Quadro precablatoComponenti già montati e collegati all'interno della custodia: in campo restano solo i collegamenti di linea.
Custodia robusta319 × 259 × 144 mm per 2,2 kg, con spazio per il cablaggio dei conduttori di sezione maggiorata.

Specifiche tecniche

Caratteristica Valore
Tipo di quadro Quadro di campo CA per impianto fotovoltaico
Lato impianto Corrente alternata (CA), tra inverter e quadro di distribuzione
Numero di poli / fasi Trifase (3L + N)
Corrente nominale 32 A
Potenza inverter indicativa Fino a circa 22 kW (400 V trifase, 32 A)
Scaricatore di sovratensione (tipo) SPD Tipo 2 (classe II)
Interruttore magnetotermico Sì, 32 A
Interruttore differenziale Non presente
Sezionatore dedicato Non presente: il sezionamento è affidato all'interruttore magnetotermico
Dimensioni 319 × 259 × 144 mm
Peso 2,2 kg
Normative di riferimento dei componenti EN 61643-11 (scaricatori), EN 60898-1 (interruttori magnetotermici)

L'installazione e il collegamento devono essere eseguiti da personale qualificato secondo le norme CEI vigenti e il progetto elettrico dell'impianto.
