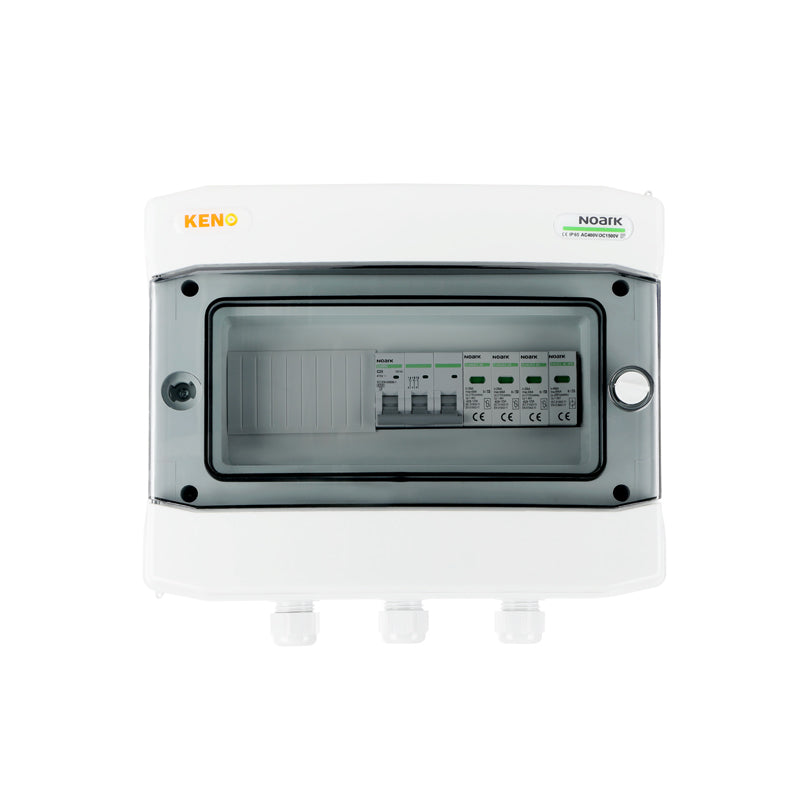

Quadro di Campo CA 40 A Trifase con SPD Tipo 2

Quadro di campo in corrente alternata per impianti fotovoltaici trifase, pensato per le taglie di potenza più elevate della gamma. Si installa sul lato CA tra l'uscita dell'inverter e il quadro di distribuzione e raccoglie in un'unica custodia la protezione della linea e la protezione contro le sovratensioni.

La dotazione comprende un interruttore magnetotermico da 40 A per la protezione da sovraccarico e cortocircuito della linea trifase, con funzione di sezionamento dell'inverter, e uno scaricatore di sovratensione di Tipo 2 (classe II) che limita le sovratensioni transitorie di origine atmosferica indiretta e di manovra. Su rete trifase 400 V, 40 A corrispondono indicativamente a inverter fino a circa 27,7 kW.

Punti di forza

Taglia elevata40 A trifase: indicato per inverter di potenza indicativa fino a circa 27,7 kW.
Magnetotermico da 40 AProtegge il cavo di collegamento alla rete da sovraccarichi e cortocircuiti anche con correnti di esercizio elevate.
Scaricatore di Tipo 2Limita le sovratensioni transitorie provenienti dalla rete, riducendo il rischio di guasto dell'inverter.
Installazione semplificataQuadro già assemblato: si evita il montaggio in cantiere di un centralino dedicato al lato CA.
Sezionamento dell'inverterConsente di isolare rapidamente l'impianto di produzione dalla rete.
Spazio per il cablaggioCustodia da 319 × 259 × 144 mm e 2,2 kg, con volume interno adeguato a conduttori di sezione maggiorata.

Specifiche tecniche

Caratteristica Valore
Tipo di quadro Quadro di campo CA per impianto fotovoltaico
Lato impianto Corrente alternata (CA), tra inverter e quadro di distribuzione
Numero di poli / fasi Trifase (3L + N)
Corrente nominale 40 A
Potenza inverter indicativa Fino a circa 27,7 kW (400 V trifase, 40 A)
Scaricatore di sovratensione (tipo) SPD Tipo 2 (classe II)
Interruttore magnetotermico Sì, 40 A
Interruttore differenziale Non presente
Sezionatore dedicato Non presente: il sezionamento è affidato all'interruttore magnetotermico
Dimensioni 319 × 259 × 144 mm
Peso 2,2 kg
Normative di riferimento dei componenti EN 61643-11 (scaricatori), EN 60898-1 (interruttori magnetotermici)

L'installazione e il collegamento devono essere eseguiti da personale qualificato secondo le norme CEI vigenti e il progetto elettrico dell'impianto.
