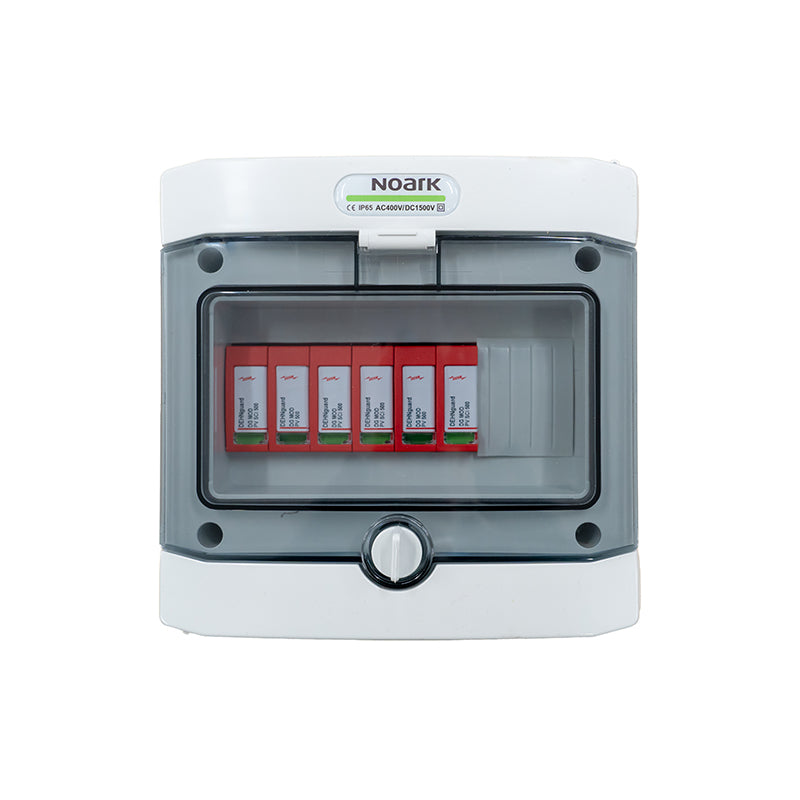

Quadro di Campo CC 1000 V con SPD Dehn Tipo 2 per 2 Stringhe e 2 MPPT

Il quadro di campo in corrente continua si installa sul lato CC dell'impianto fotovoltaico, tra le stringhe di moduli e gli ingressi dell'inverter. È cablato per due stringhe indipendenti su due ingressi MPPT separati, in modo che ciascuna possa lavorare al proprio punto di massima potenza anche con falde di orientamento o inclinazione diversi.

La protezione dalle sovratensioni è affidata a uno scaricatore Dehn di Tipo 2 per fotovoltaico dimensionato per 1000 V CC. Gli scaricatori Dehn della gamma fotovoltaica adottano moduli di scarica estraibili con dispositivo di sezionamento e cortocircuitazione integrato (SCI), una combinazione di sezionatore termico e interruttore di cortocircuito che impedisce l'innesco di archi in continua anche al termine della vita utile del varistore. L'indicatore frontale di stato segnala a colpo d'occhio quando un modulo va sostituito.

Punti di forza

Scaricatore Dehn di Tipo 2Protezione contro le sovratensioni indotte da fulminazioni indirette su entrambi gli ingressi CC dell'inverter.
Tecnologia SCI DehnIl dispositivo di sezionamento e cortocircuitazione integrato previene l'innesco di archi in corrente continua a fine vita del varistore.
Due stringhe, due MPPTLe due stringhe restano indipendenti: ciascuna mantiene il proprio inseguimento del punto di massima potenza.
Moduli estraibili con segnalazioneLe cartucce di scarica sono a innesto, con indicatore frontale di stato: la sostituzione è immediata e non richiede ricablaggio.
Fino a 1000 V CCDimensionato per le tensioni di stringa degli impianti fotovoltaici con inverter a 1000 V in corrente continua.
Involucro stagno IP65 - IK08Cassetta in plastica riciclabile priva di alogeni, a tenuta di polvere e getti d'acqua, resistente ai raggi UV e agli urti.

Specifiche tecniche

Caratteristica Valore
Tipo di quadro Quadro di campo CC (quadro di stringa fotovoltaico)
Lato impianto Corrente continua (CC)
Numero di stringhe FV 2
MPPT gestiti 2
Tensione massima FV 1000 V CC
Scaricatore di sovratensione SPD Dehn di Tipo 2 per fotovoltaico, con moduli estraibili e dispositivo SCI
Grado di protezione IP65
Resistenza agli urti IK08
Involucro Materiale plastico riciclabile privo di alogeni, resistente ai raggi UV
Temperatura di esercizio da -25 °C a +60 °C
Dimensioni 201 × 202 × 120 mm
Peso 1,6 kg
Normative IEC 61439-1, IEC 61439-2; direttive LVD 2014/35/UE, EMC 2014/30/UE, RoHS 2011/65/UE

L'installazione e il collegamento devono essere eseguiti da personale qualificato secondo le norme CEI vigenti e il progetto elettrico dell'impianto.
