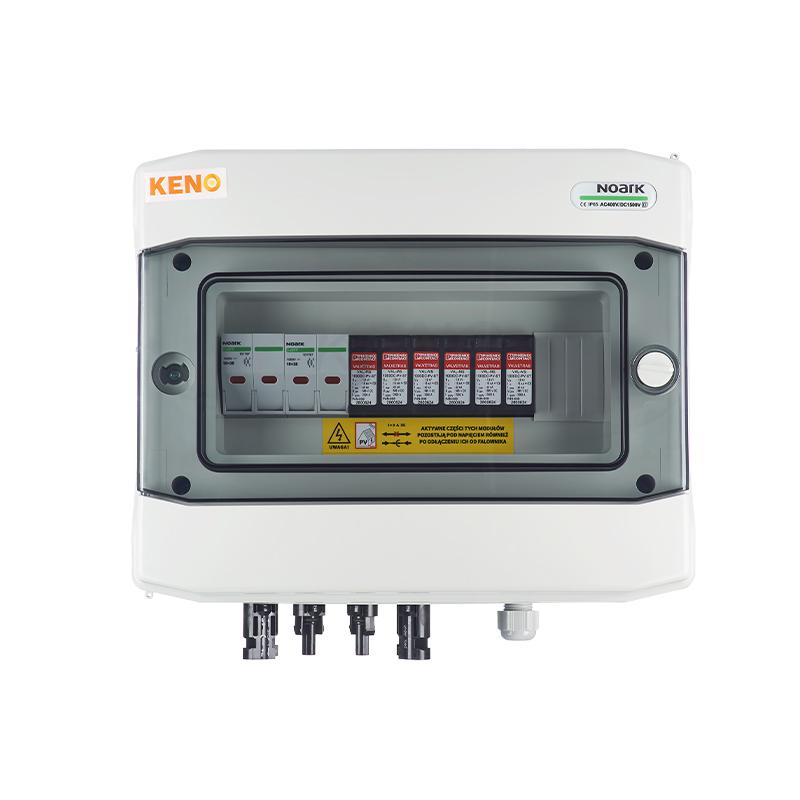

Quadro di Campo CC 1000 V con SPD Tipo 2 e 4 Fusibili 15 A per 2 Stringhe e 2 MPPT

Quadro di campo lato corrente continua per impianti fotovoltaici fino a 1000 V CC, predisposto per 2 stringhe collegate a 2 ingressi MPPT. Si colloca sul percorso dei cavi di stringa tra il generatore fotovoltaico e l'inverter, e concentra in un unico contenitore la protezione da sovratensione e la protezione da sovracorrente delle stringhe.

La dotazione comprende uno scaricatore di sovratensione di Tipo 2, destinato a limitare le sovratensioni transitorie indotte da fulminazione indiretta e da manovre sulla rete, e 4 portafusibili con fusibili da 15 A: due per ciascuna stringa, uno sul polo positivo e uno sul polo negativo. I fusibili gPV proteggono i cavi e i moduli dalle correnti di ritorno che possono presentarsi quando più stringhe sono collegate in parallelo o in caso di guasto, e consentono inoltre di sezionare singolarmente ciascun polo per gli interventi di manutenzione.

Punti di forza

2 stringhe e 2 MPPTIngressi separati per due stringhe fotovoltaiche, ciascuna riferita a un MPPT indipendente dell'inverter.
4 fusibili da 15 AProtezione da sovracorrente su entrambi i poli di ciascuna stringa, con portafusibili che fungono anche da punto di sezionamento.
Scaricatore Tipo 2Limita le sovratensioni transitorie indotte, proteggendo gli ingressi CC dell'inverter e i moduli.
Tensione fino a 1000 V CCCompatibile con le stringhe fotovoltaiche standard entro 1000 V di tensione a vuoto.
Contenitore da 319 × 259 mmDimensioni 319 × 259 × 144 mm e peso di 2,9 kg, per installazione a parete.
Quadro precablatoFornito già assemblato e cablato, pronto al collegamento dei cavi di stringa e della linea verso l'inverter.

Specifiche tecniche

Caratteristica Valore
Tipo di quadro Quadro di campo fotovoltaico (junction box)
Lato impianto Corrente continua (CC)
Numero di stringhe FV 2
MPPT gestiti 2
Tensione massima FV 1000 V CC
Scaricatore di sovratensione SPD Tipo 2, 1000 V CC
Fusibili 4 × 15 A (2 per stringa, polo positivo e negativo)
Dimensioni 319 × 259 × 144 mm
Peso 2,9 kg

L'installazione e il collegamento devono essere eseguiti da personale qualificato secondo le norme CEI vigenti e il progetto elettrico dell'impianto.
