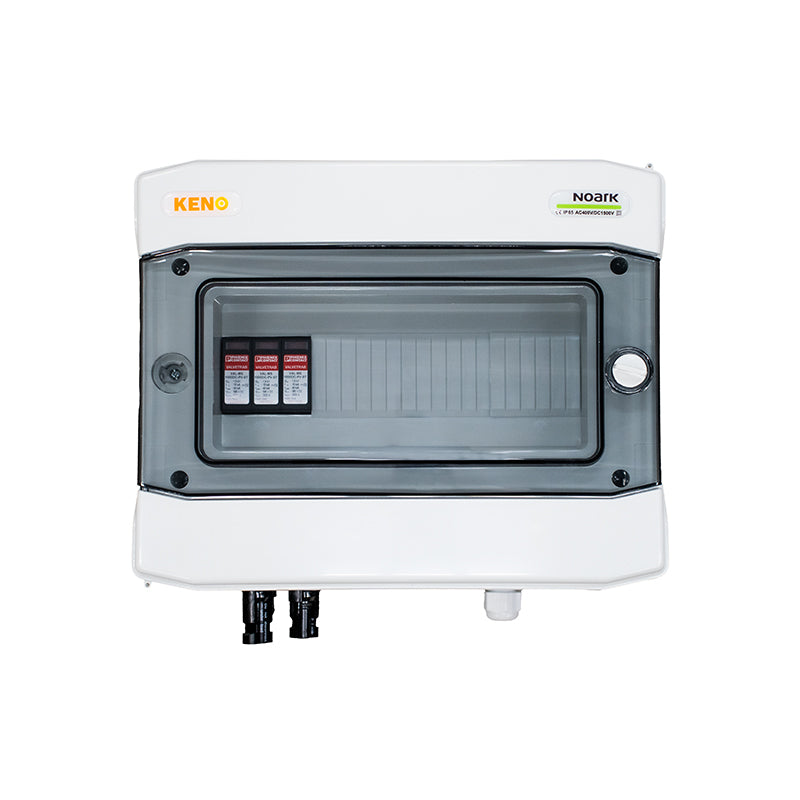

Quadro di Campo CC 1000 V con SPD Tipo 2 per 1 Stringa e 1 MPPT, Cassetta 12 Moduli
Quadro di Campo CC 1000 V con SPD Tipo 2 per 1 Stringa e 1 MPPT, Cassetta 12 Moduli
Prezzo di listino
€114.19
Prezzo di listino
Prezzo scontato
€114.19
Prezzo unitario
per
Imposte incluse.
Impossibile caricare la disponibilità di ritiro
Nota IVA
Aziende e clienti privati esteri: acquisto con IVA 22%. L'IVA 10% è riservata ai soli privati residenti in Italia — scopri di più.
Aziende estere con diritto a IVA 0%: scrivete a info@litio.store.
Aziende e clienti privati esteri: acquisto con IVA 22%. L'IVA 10% è riservata ai soli privati residenti in Italia — scopri di più.
Aziende estere con diritto a IVA 0%: scrivete a info@litio.store.
Consegna in 10-20 giorniQuadro di campoLato CCLitio Store
Quadro di Campo CC 1000 V con SPD Tipo 2 per 1 Stringa e 1 MPPT, Cassetta 12 Moduli
Il quadro di campo in corrente continua si installa sul lato CC dell'impianto fotovoltaico, tra la stringa di moduli e l'ingresso dell'inverter, per proteggere l'impianto dalle sovratensioni che si propagano lungo le linee in continua. Questa versione è realizzata in una cassetta da 12 moduli DIN, più capiente rispetto alle varianti compatte della stessa serie: lo spazio libero a bordo facilita il cablaggio, il passaggio dei cavi e l'eventuale integrazione di apparecchi aggiuntivi in fase di installazione.
All'interno è installato uno scaricatore di sovratensione (SPD) di Tipo 2 per fotovoltaico, dimensionato per una tensione di stringa fino a 1000 V CC e cablato per una stringa su un ingresso MPPT. Lo scaricatore devia verso terra gli impulsi indotti da fulminazioni indirette, limitando la tensione residua all'ingresso dell'inverter entro valori compatibili con la sua tenuta all'impulso.
Punti di forza
Scaricatore FV di Tipo 2Protegge l'ingresso CC dell'inverter e i moduli dalle sovratensioni indotte da fulminazioni indirette e da fenomeni atmosferici.
Fino a 1000 V CCDimensionato per le tensioni di stringa degli impianti fotovoltaici con inverter a 1000 V in corrente continua.
Cassetta da 12 moduliL'involucro più ampio (319 × 259 × 144 mm) lascia spazio per un cablaggio ordinato e per eventuali apparecchi aggiuntivi su guida DIN.
Una stringa, un MPPTConfigurazione dedicata a un singolo ingresso MPPT dell'inverter.
Involucro stagno IP65 - IK08Cassetta in plastica riciclabile priva di alogeni, resistente ai raggi UV e agli urti, idonea al montaggio in esterno.
Fornito cablatoIl quadro arriva assemblato e collaudato, riducendo i tempi di posa e i rischi di errore in cantiere.
Specifiche tecniche
| Caratteristica | Valore |
|---|---|
| Tipo di quadro | Quadro di campo CC (quadro di stringa fotovoltaico) |
| Lato impianto | Corrente continua (CC) |
| Numero di stringhe FV | 1 |
| MPPT gestiti | 1 |
| Tensione massima FV | 1000 V CC |
| Scaricatore di sovratensione | SPD di Tipo 2 per fotovoltaico |
| Formato involucro | Cassetta da 12 moduli DIN |
| Grado di protezione | IP65 |
| Resistenza agli urti | IK08 |
| Involucro | Materiale plastico riciclabile privo di alogeni, resistente ai raggi UV |
| Temperatura di esercizio | da -25 °C a +60 °C |
| Dimensioni | 319 × 259 × 144 mm |
| Peso | 1,7 kg |
| Normative | IEC 61439-1, IEC 61439-2; direttive LVD 2014/35/UE, EMC 2014/30/UE, RoHS 2011/65/UE |
L'installazione e il collegamento devono essere eseguiti da personale qualificato secondo le norme CEI vigenti e il progetto elettrico dell'impianto.
