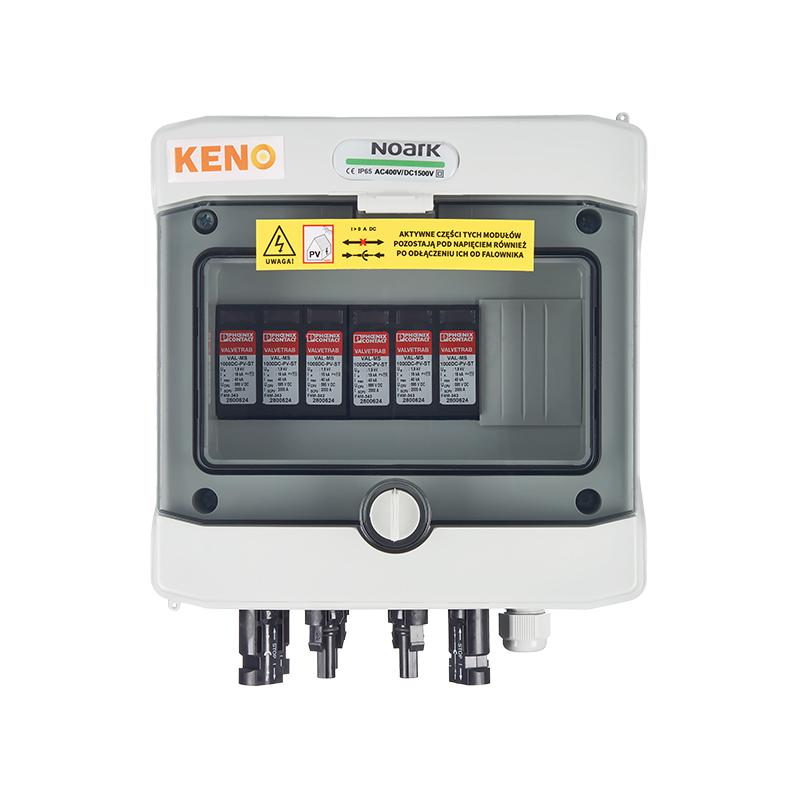

Quadro di Campo CC 1000 V con SPD Tipo 2 per 2 Stringhe e 2 MPPT

Il quadro di campo in corrente continua si installa sul lato CC dell'impianto fotovoltaico, tra le stringhe di moduli e gli ingressi dell'inverter. Questa versione è cablata per due stringhe indipendenti su due ingressi MPPT separati: le stringhe restano elettricamente distinte, così ciascuna può lavorare al proprio punto di massima potenza anche in caso di orientamenti, inclinazioni o ombreggiamenti diversi.

La protezione è affidata a due scaricatori di sovratensione (SPD) Phoenix Contact di Tipo 2 per fotovoltaico, uno per ciascuna stringa, dimensionati per una tensione di lavoro fino a 1000 V CC. Gli scaricatori deviano verso terra gli impulsi indotti da fulminazioni indirette, limitando la tensione residua agli ingressi dell'inverter. Le connessioni di stringa sono realizzate con connettori MC4 Stäubli originali.

Punti di forza

Due stringhe, due MPPTOgni stringa mantiene il proprio inseguimento del punto di massima potenza: ideale per falde con orientamenti o ombreggiamenti diversi.
Due scaricatori di Tipo 2Uno scaricatore Phoenix Contact per stringa protegge entrambi gli ingressi CC dell'inverter dalle sovratensioni indotte.
Fino a 1000 V CCDimensionato per le tensioni di stringa degli impianti fotovoltaici con inverter a 1000 V in corrente continua.
Connettori MC4 Stäubli originaliConnessioni rapide e sicure, compatibili con la cavetteria fotovoltaica standard.
Involucro stagno IP65 - IK08Cassetta in plastica riciclabile priva di alogeni, resistente ai raggi UV e agli urti, idonea al montaggio in esterno.
Fornito cablato e collaudatoIl quadro è pronto all'uso: si riducono i tempi di posa e i rischi di errore rispetto all'assemblaggio in cantiere.

Specifiche tecniche

Caratteristica Valore
Tipo di quadro Quadro di campo CC (quadro di stringa fotovoltaico)
Lato impianto Corrente continua (CC)
Numero di stringhe FV 2
MPPT gestiti 2
Tensione massima FV 1000 V CC
Scaricatore di sovratensione 2 SPD Phoenix Contact di Tipo 2 per fotovoltaico (uno per stringa)
Connessioni Connettori MC4 Stäubli originali
Grado di protezione IP65
Resistenza agli urti IK08
Involucro Materiale plastico riciclabile privo di alogeni, resistente ai raggi UV
Temperatura di esercizio da -25 °C a +60 °C
Dimensioni 202 × 201 × 120 mm
Peso 1,6 kg
Normative IEC 61439-1, IEC 61439-2; direttive LVD 2014/35/UE, EMC 2014/30/UE, RoHS 2011/65/UE

L'installazione e il collegamento devono essere eseguiti da personale qualificato secondo le norme CEI vigenti e il progetto elettrico dell'impianto.
