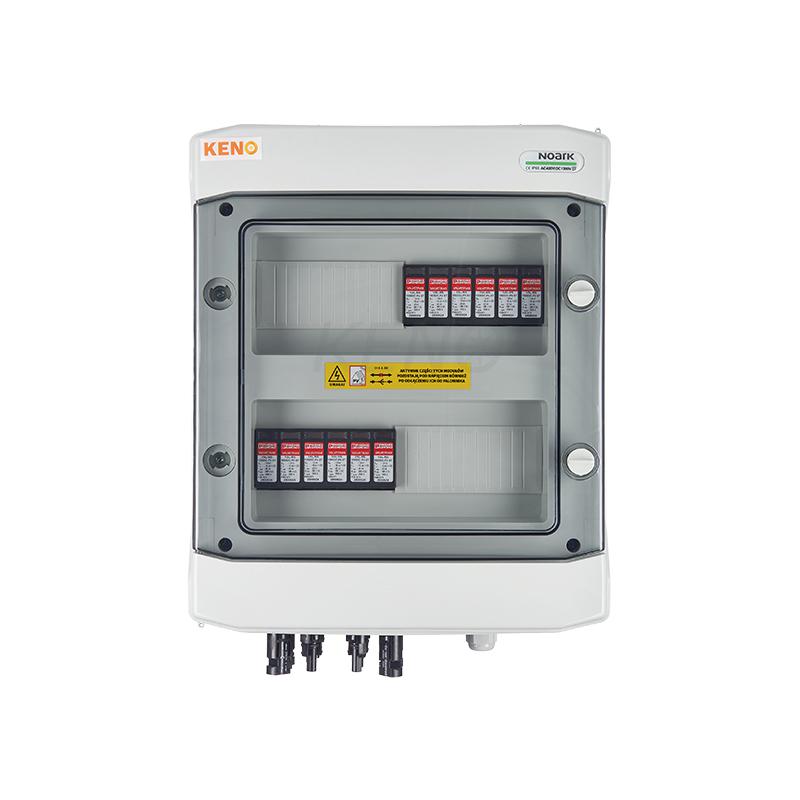

Quadro di Campo CC 1000 V con SPD Tipo 2 per 4 Stringhe Fotovoltaiche e 4 MPPT

Quadro di campo lato corrente continua per impianti fotovoltaici fino a 1000 V CC, predisposto per 4 stringhe fotovoltaiche collegate a 4 ingressi MPPT. Trova impiego su impianti con più falde o più orientamenti, dove l'inverter dispone di quattro inseguitori di massima potenza e ogni stringa deve mantenere un percorso elettricamente separato fino al convertitore.

All'interno è installato uno scaricatore di sovratensione di Tipo 2, che limita le sovratensioni transitorie dovute a fulminazione indiretta e a manovre sulla rete, deviandole verso l'impianto di terra prima che raggiungano gli ingressi CC dell'inverter. È la protezione indicata per gli impianti che non richiedono la classe Tipo 1, cioè quando l'edificio non è dotato di impianto di protezione contro i fulmini. Il contenitore, di formato 319 × 384 × 144 mm, è pensato per il montaggio a parete in prossimità dell'inverter.

Punti di forza

4 stringhe e 4 MPPTQuattro circuiti di stringa indipendenti per inverter con quattro inseguitori MPPT.
Scaricatore Tipo 2Limita le sovratensioni transitorie indotte, proteggendo inverter e moduli fotovoltaici.
Fino a 1000 V CCCompatibile con le stringhe fotovoltaiche standard entro 1000 V di tensione a vuoto.
Involucro ampio319 × 384 × 144 mm: spazio sufficiente per il cablaggio ordinato di quattro stringhe.
Peso contenuto3,8 kg complessivi, adatto al fissaggio a parete con staffe standard.
Quadro precablatoAssemblato e cablato in fabbrica, riduce i tempi di posa rispetto al montaggio dei singoli componenti.

Specifiche tecniche

Caratteristica Valore
Tipo di quadro Quadro di campo fotovoltaico (junction box)
Lato impianto Corrente continua (CC)
Numero di stringhe FV 4
MPPT gestiti 4
Tensione massima FV 1000 V CC
Scaricatore di sovratensione SPD Tipo 2, 1000 V CC
Dimensioni 319 × 384 × 144 mm
Peso 3,8 kg

L'installazione e il collegamento devono essere eseguiti da personale qualificato secondo le norme CEI vigenti e il progetto elettrico dell'impianto.
