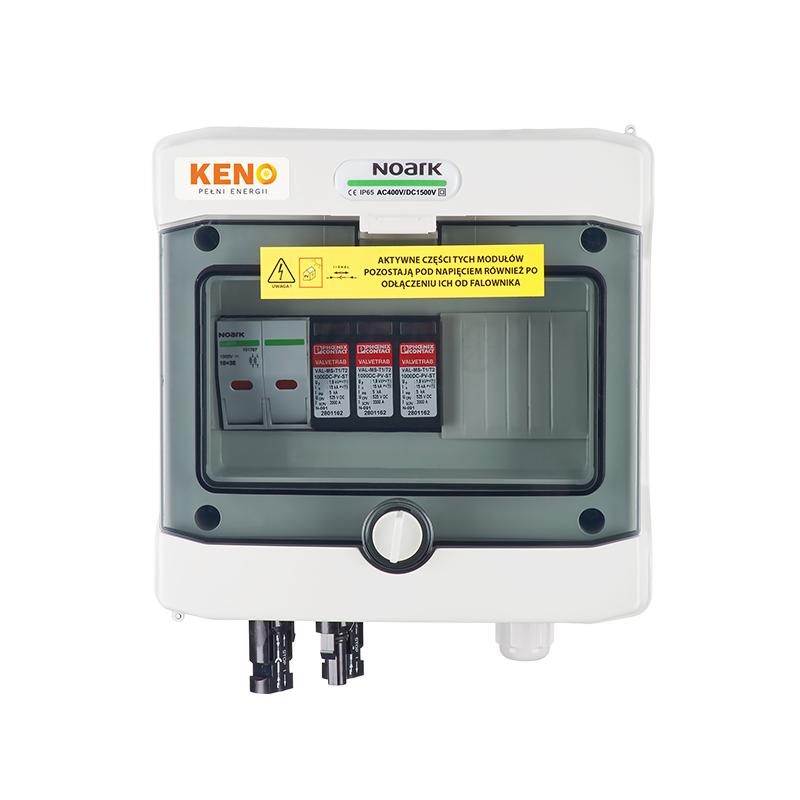

Quadro di Campo CC 1000V SPD Tipo 1+2 e 2 Portafusibili 15A per 1 Stringa

Il quadro di campo in corrente continua si installa sul lato CC dell'impianto fotovoltaico, tra la stringa di moduli e l'ingresso dell'inverter. Rispetto alle versioni con il solo scaricatore, questo modello aggiunge due portafusibili da 15A, uno sul polo positivo e uno sul polo negativo della stringa: i fusibili di stringa interrompono le correnti inverse che possono percorrere una stringa in avaria quando è collegata in parallelo ad altre, evitando il danneggiamento dei moduli e il rischio di innesco.

La protezione dalle sovratensioni è affidata a uno scaricatore combinato di Tipo 1+2 per fotovoltaico, dimensionato per 1000V CC, capace di scaricare sia la corrente da fulmine (onda 10/350 µs) sia gli impulsi indotti (onda 8/20 µs). È quindi la configurazione indicata quando l'edificio è dotato di impianto di protezione contro i fulmini (LPS). Il quadro serve una stringa su un ingresso MPPT.

Punti di forza

Doppia protezione: SPD e fusibiliUnisce lo scaricatore combinato di Tipo 1+2 alla protezione da sovracorrente su entrambi i poli della stringa.
Due portafusibili da 15AI fusibili, uno sul positivo e uno sul negativo, interrompono le correnti inverse di stringa e proteggono i moduli in caso di guasto.
Scaricatore Tipo 1+2Scarica sia la corrente da fulmine con onda 10/350 µs sia le sovratensioni indotte con onda 8/20 µs, in un solo apparecchio.
Per edifici con parafulmineLa classe di prova 1+2 è quella richiesta in presenza di LPS o in caso di rischio di fulminazione diretta.
Fino a 1000V CC, 1 stringaDimensionato per una stringa fotovoltaica su un ingresso MPPT, con tensione di lavoro fino a 1000V CC.
Involucro stagno IP65 - IK08Cassetta in plastica riciclabile priva di alogeni, a tenuta di polvere e getti d'acqua, resistente ai raggi UV e agli urti.

Specifiche tecniche

Caratteristica Valore
Tipo di quadro Quadro di campo CC (quadro di stringa fotovoltaico)
Lato impianto Corrente continua (CC)
Numero di stringhe FV 1
MPPT gestiti 1
Tensione massima FV 1000V CC
Scaricatore di sovratensione SPD di Tipo 1+2 (combinato) per fotovoltaico
Protezione da sovracorrente 2 portafusibili da 15A (polo positivo e polo negativo)
Grado di protezione IP65
Resistenza agli urti IK08
Involucro Materiale plastico riciclabile privo di alogeni, resistente ai raggi UV
Temperatura di esercizio da -25 °C a +60 °C
Dimensioni 202 × 201 × 120 mm
Peso 1,6 kg
Normative IEC 61439-1, IEC 61439-2; direttive LVD 2014/35/UE, EMC 2014/30/UE, RoHS 2011/65/UE

L'installazione e il collegamento devono essere eseguiti da personale qualificato secondo le norme CEI vigenti e il progetto elettrico dell'impianto.
