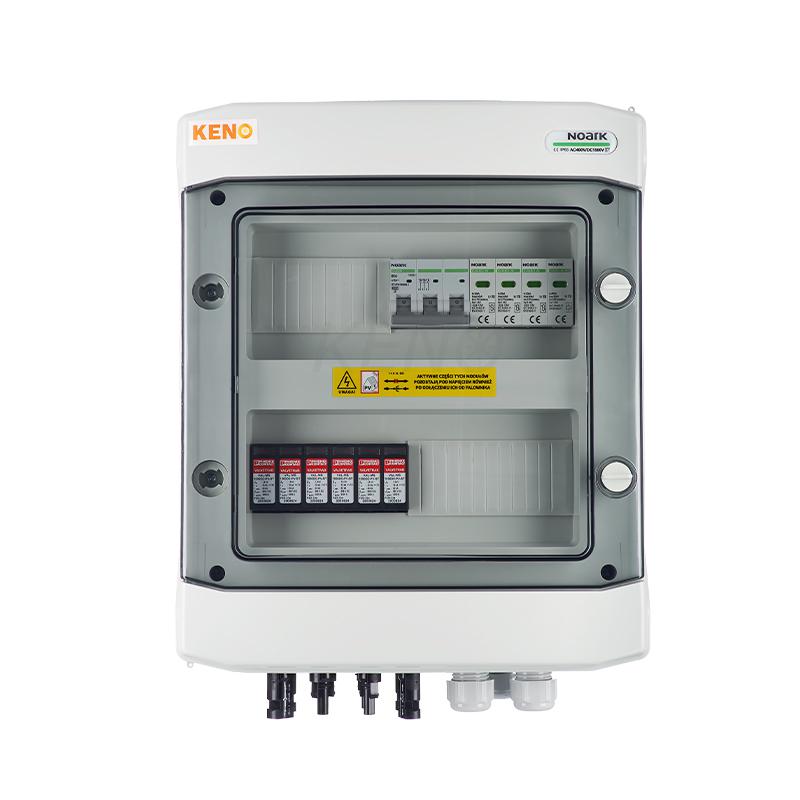

Quadro di Campo CC+CA 1000V con SPD Tipo 2, 2 Stringhe 2 MPPT, 16A Trifase

Quadro di campo CC+CA per impianti fotovoltaici con inverter trifase. Gestisce 2 stringhe fotovoltaiche indipendenti su 2 ingressi MPPT e integra nello stesso involucro la protezione da sovratensione del lato continua e la protezione magnetotermica del lato alternata.

Sul lato CC è installato uno scaricatore di sovratensione di Tipo 2 per 1000V CC, che limita le sovratensioni indotte da fulminazione indiretta e da manovre di rete proteggendo gli ingressi MPPT dell'inverter. Sul lato CA sono presenti uno scaricatore di Tipo 2 e un interruttore magnetotermico da 16A trifase che protegge e seziona la linea di collegamento fra inverter e quadro di distribuzione. Si installa a parete in prossimità dell'inverter, su impianti senza impianto di protezione contro i fulmini.

Punti di forza

Due stringhe su due MPPT separatiOgni stringa mantiene il proprio inseguitore di massima potenza: utile con falde a orientamento o inclinazione diversi.
Protezione da sovratensione su entrambi i latiScaricatori di Tipo 2 in continua (1000V) e in alternata proteggono inverter e impianto dalle sovratensioni di origine atmosferica indiretta e di manovra.
Magnetotermico 16A trifaseProtegge la linea CA da sovraccarico e cortocircuito e ne permette il sezionamento durante manutenzione e messa fuori servizio.
Quadro unico CC e CAUn solo involucro al posto di due cassette separate: meno passaggi di cavo, meno forature e cablaggio più rapido.
Cablato e pronto al collegamentoIl quadro viene fornito assemblato: in campo restano da eseguire solo i collegamenti di stringa e di linea.
Tensione di stringa fino a 1000VAdatto agli inverter di stringa con tensione massima di ingresso 1000V CC.

Specifiche tecniche

Caratteristica Valore
Tipo di quadro Quadro di campo combinato CC+CA per impianto fotovoltaico
Lato impianto Corrente continua e corrente alternata
Numero di stringhe FV 2
MPPT gestiti 2
Tensione massima FV 1000V CC
Scaricatore di sovratensione CC Tipo 2, 1000V CC
Scaricatore di sovratensione CA Tipo 2
Interruttore magnetotermico 16A, trifase (3 poli)
Numero di poli / fasi Lato CA trifase
Interruttore differenziale Non presente: da prevedere a monte nel quadro di distribuzione
Dimensioni (L × A × P) 319 × 384 × 144 mm
Peso 3,6 kg
Normative di riferimento dei componenti EN 61643-11 (SPD in alternata), EN 61643-31 (SPD fotovoltaici), IEC/EN 60898-1 (magnetotermico)

L'installazione e il collegamento devono essere eseguiti da personale qualificato secondo le norme CEI vigenti e il progetto elettrico dell'impianto.
