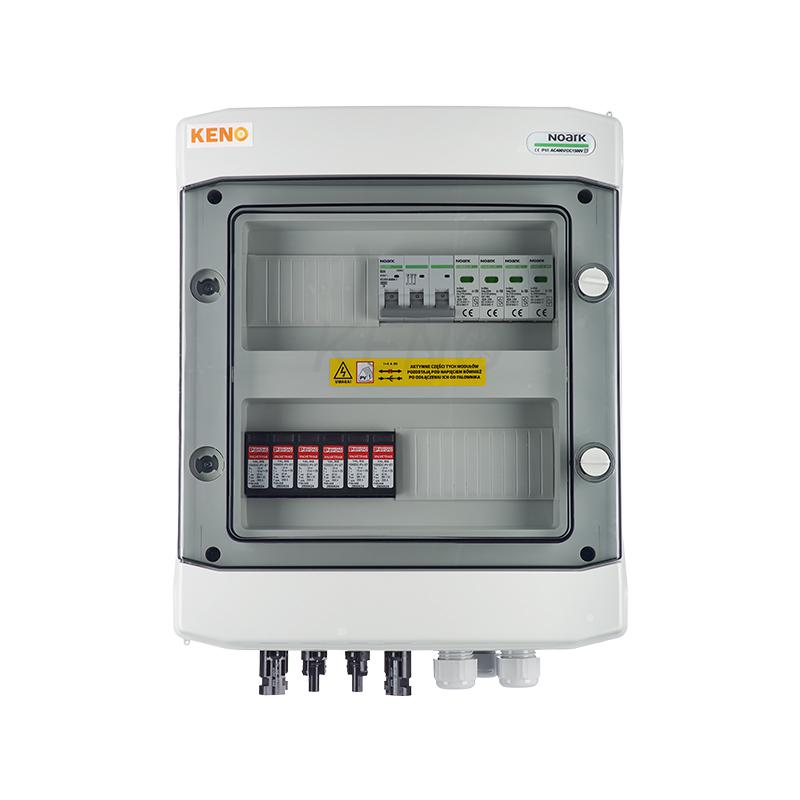

Quadro di Campo CC+CA 1000V con SPD Tipo 2, 2 Stringhe 2 MPPT, 20A Trifase

Quadro di campo combinato CC+CA per impianti fotovoltaici con inverter trifase di taglia residenziale. Gestisce 2 stringhe fotovoltaiche su 2 ingressi MPPT e integra in un unico involucro da parete la protezione da sovratensione del lato continua e la protezione della linea in alternata.

Sul lato CC è installato uno scaricatore di sovratensione di Tipo 2 per 1000V CC, che limita le sovratensioni indotte da fulminazione indiretta e da manovre di rete proteggendo gli ingressi dell'inverter. Sul lato CA sono presenti uno scaricatore di Tipo 2 e un interruttore magnetotermico da 20A trifase, che protegge e seziona la linea di collegamento fra inverter e quadro di distribuzione. È la configurazione standard per gli impianti trifase senza impianto di protezione contro i fulmini.

Punti di forza

Configurazione standard per impianti trifaseDue stringhe, due MPPT e magnetotermico da 20A: l'abbinamento più diffuso sugli impianti fotovoltaici residenziali trifase.
SPD Tipo 2 in continua e in alternataProtezione da sovratensioni indotte e di manovra a monte e a valle dell'inverter, sui due lati dell'impianto.
2 stringhe su 2 MPPT indipendentiOgni stringa mantiene il proprio inseguitore di massima potenza, utile con falde di orientamento o inclinazione diversi.
Magnetotermico 20A trifaseProtegge la linea in alternata da sovraccarico e cortocircuito e ne consente il sezionamento in fase di manutenzione.
Un solo quadro per CC e CARiduce il numero di involucri a parete, i passaggi di cavo e i tempi di installazione rispetto a due cassette separate.
Fornito assemblato e cablatoIn campo restano da eseguire soltanto i collegamenti di stringa e di linea.

Specifiche tecniche

Caratteristica Valore
Tipo di quadro Quadro di campo combinato CC+CA per impianto fotovoltaico
Lato impianto Corrente continua e corrente alternata
Numero di stringhe FV 2
MPPT gestiti 2
Tensione massima FV 1000V CC
Scaricatore di sovratensione CC Tipo 2, 1000V CC
Scaricatore di sovratensione CA Tipo 2
Interruttore magnetotermico 20A, trifase (3 poli)
Numero di poli / fasi Lato CA trifase
Interruttore differenziale Non presente: da prevedere a monte nel quadro di distribuzione
Dimensioni (L × A × P) 319 × 384 × 144 mm
Peso 3,7 kg
Normative di riferimento dei componenti EN 61643-11 (SPD in alternata), EN 61643-31 (SPD fotovoltaici), IEC/EN 60898-1 (magnetotermico)

L'installazione e il collegamento devono essere eseguiti da personale qualificato secondo le norme CEI vigenti e il progetto elettrico dell'impianto.
