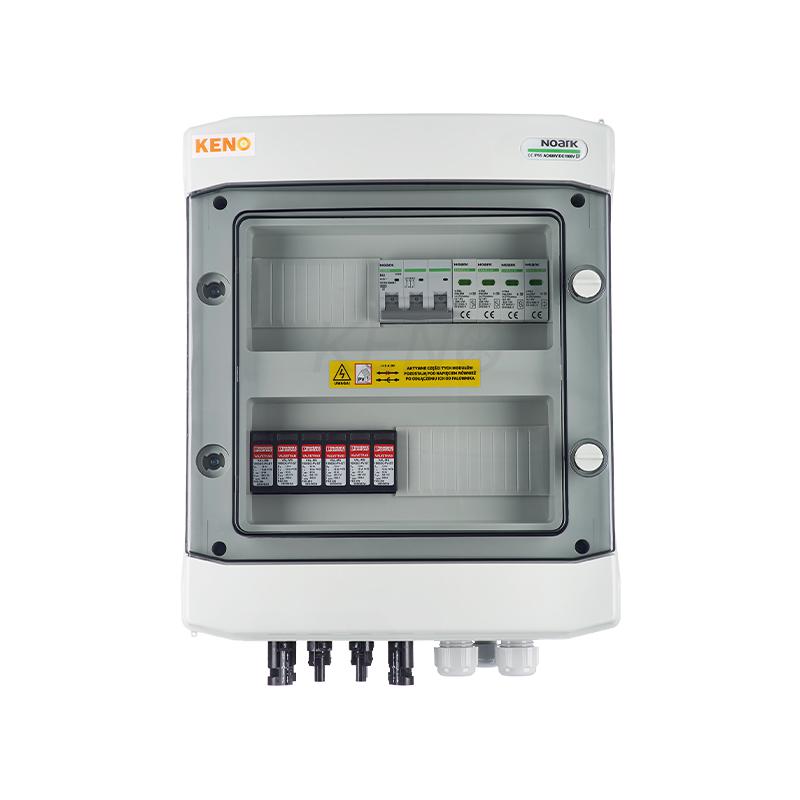

Quadro di Campo CC+CA 1000V con SPD Tipo 2, 2 Stringhe 2 MPPT, 32A Trifase

Quadro di campo CC+CA per impianti fotovoltaici con inverter trifase di media taglia. Gestisce 2 stringhe fotovoltaiche su 2 ingressi MPPT e integra la protezione da sovratensione del lato continua e la protezione magnetotermica del lato alternata in un unico involucro da parete.

Sul lato CC è presente uno scaricatore di sovratensione di Tipo 2 per 1000V CC che protegge gli ingressi dell'inverter dalle sovratensioni indotte; sul lato CA uno scaricatore di Tipo 2 e un interruttore magnetotermico da 32A trifase proteggono e sezionano la linea di collegamento alla rete, con una portata adatta a inverter trifase fino a circa 20kW.

Punti di forza

Magnetotermico 32A trifasePortata adatta agli inverter trifase di media taglia; protegge la linea CA da sovraccarico e cortocircuito e ne consente il sezionamento.
2 stringhe su 2 MPPTLe due stringhe restano indipendenti fino all'inverter, utile quando i moduli sono su falde con orientamenti diversi.
Doppia protezione da sovratensioneSPD di Tipo 2 sia sul lato continua a 1000V sia sul lato alternata, a monte e a valle dell'inverter.
Installazione semplificataUn solo quadro al posto di due cassette separate CC e CA: meno passaggi di cavo e cablaggio più rapido.
Fornito assemblatoQuadro precablato: in campo restano da collegare solo le stringhe fotovoltaiche e la linea in alternata.
Montaggio a pareteInvolucro da 319 × 384 × 144 mm e 3,6 kg, da fissare in prossimità dell'inverter.

Specifiche tecniche

Caratteristica Valore
Tipo di quadro Quadro di campo combinato CC+CA per impianto fotovoltaico
Lato impianto Corrente continua e corrente alternata
Numero di stringhe FV 2
MPPT gestiti 2
Tensione massima FV 1000V CC
Scaricatore di sovratensione CC Tipo 2, 1000V CC
Scaricatore di sovratensione CA Tipo 2
Interruttore magnetotermico 32A, trifase (3 poli)
Numero di poli / fasi Lato CA trifase
Interruttore differenziale Non presente: da prevedere a monte nel quadro di distribuzione
Dimensioni (L × A × P) 319 × 384 × 144 mm
Peso 3,6 kg
Normative di riferimento dei componenti EN 61643-11 (SPD in alternata), EN 61643-31 (SPD fotovoltaici), IEC/EN 60898-1 (magnetotermico)

L'installazione e il collegamento devono essere eseguiti da personale qualificato secondo le norme CEI vigenti e il progetto elettrico dell'impianto.
