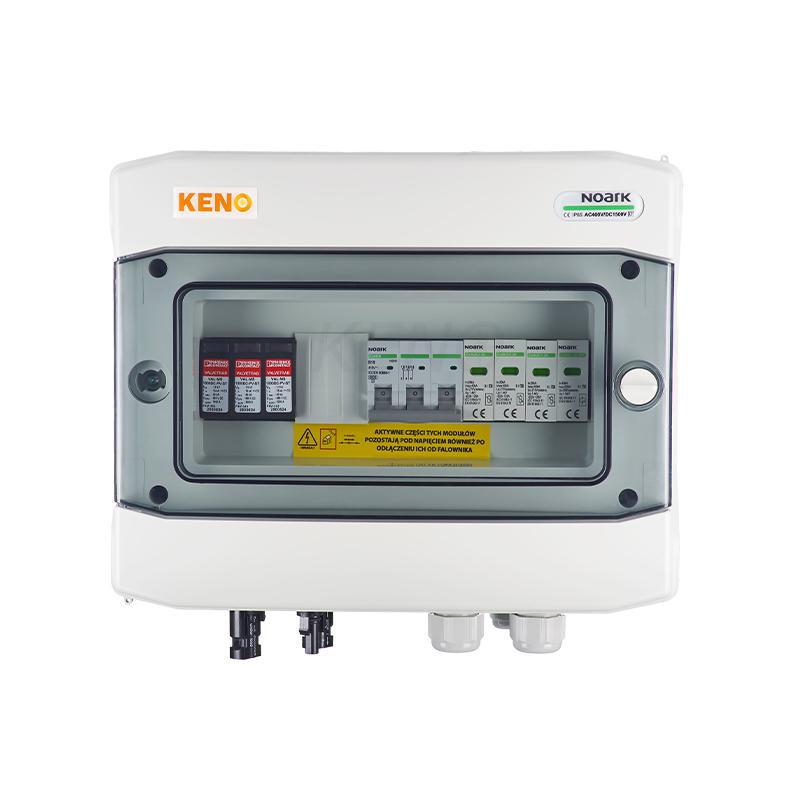

Quadro di Campo CC+CA con SPD Tipo 2, 1 Stringa FV 1000 V e Sezione CA 10 A Trifase
Quadro di Campo CC+CA con SPD Tipo 2, 1 Stringa FV 1000 V e Sezione CA 10 A Trifase
Prezzo di listino
€180.44
Prezzo di listino
Prezzo scontato
€180.44
Prezzo unitario
per
Impossibile caricare la disponibilità di ritiro
- Prezzi IVA esclusa: l’imposta si calcola nel carrello in base al paese di consegna.
- Aziende UE: IVA 0% con partita IVA valida al VIES — la casella compare al check-out, sotto l’indirizzo di consegna.
- IVA al 10% su fotovoltaico e accumulo per clienti italiani: scrivici prima dell’ordine.
DISPONIBILITÀ
Prodotto disponibile, quantità non tracciata
Spedizione
- Italia: 13 € per ordini fino a 150 €, spedizione gratuita oltre 150 €.
- Unione Europea: 60 € su ogni ordine, senza soglie
Le tariffe si applicano al totale del carrello e vengono confermate al checkout, dove viene calcolata anche la spedizione verso i paesi extra UE.
Consegna in 10-20 giorniQuadro di campoLato CC+CALitio Store
Quadro di Campo CC+CA con SPD Tipo 2, 1 Stringa FV 1000 V e Sezione CA 10 A Trifase
Quadro di campo combinato CC e CA per piccoli impianti fotovoltaici trifase. Il lato corrente continua è predisposto per 1 stringa fotovoltaica su 1 ingresso MPPT con tensione fino a 1000 V CC; il lato corrente alternata è dimensionato per una connessione trifase da 10 A, valore adatto agli inverter trifase di potenza più contenuta.
La protezione è affidata a scaricatori di sovratensione di Tipo 2 presenti su entrambe le sezioni: sul lato continua a salvaguardia dei moduli e degli ingressi CC dell'inverter, sul lato alternata a salvaguardia dell'uscita dell'inverter e della linea verso il quadro generale dell'edificio. Riunendo in un solo contenitore le due protezioni, il quadro sostituisce due apparecchiature separate e semplifica sia l'installazione sia le successive verifiche periodiche.
Punti di forza
Protezione CC e CA in un quadroLe protezioni da sovratensione di entrambi i lati dell'inverter sono raccolte in un solo involucro.
1 stringa e 1 MPPTLato continua per una stringa fotovoltaica su un singolo inseguitore MPPT.
Doppio scaricatore Tipo 2Scaricatori di Tipo 2 contro le sovratensioni transitorie, sia a 1000 V CC sia sul lato alternata.
Sezione CA trifase da 10 ADimensionamento adatto agli inverter trifase di piccola potenza.
Involucro 300 × 325 mmDimensioni 300 × 325 × 157 mm per un peso di 2,7 kg, con montaggio a parete.
Quadro precablatoFornito assemblato e cablato in fabbrica, pronto al collegamento in cantiere.
Specifiche tecniche
| Caratteristica | Valore |
|---|---|
| Tipo di quadro | Quadro di campo combinato CC + CA |
| Lato impianto | Corrente continua e corrente alternata (CC+CA) |
| Numero di stringhe FV | 1 |
| MPPT gestiti | 1 |
| Tensione massima FV | 1000 V CC |
| Scaricatore di sovratensione lato CC | SPD Tipo 2, 1000 V CC |
| Scaricatore di sovratensione lato CA | SPD Tipo 2 |
| Corrente nominale lato CA | 10 A |
| Numero di fasi lato CA | 3 (trifase) |
| Dimensioni | 300 × 325 × 157 mm |
| Peso | 2,7 kg |
L'installazione e il collegamento devono essere eseguiti da personale qualificato secondo le norme CEI vigenti e il progetto elettrico dell'impianto.
