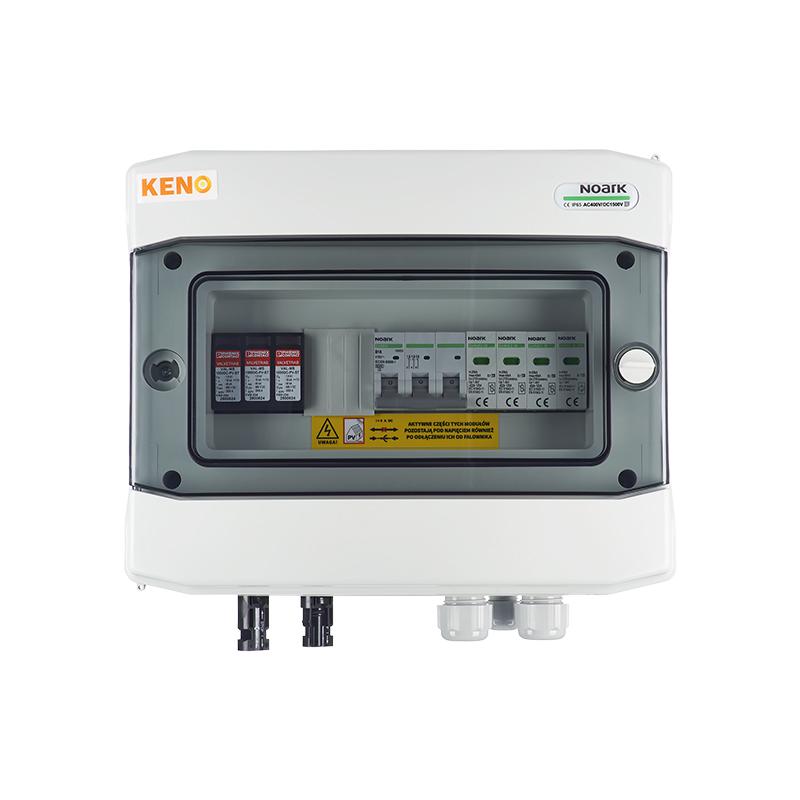

Quadro di Campo CC+CA con SPD Tipo 2, 1 Stringa FV 1000V e Sezione CA 16A Trifase

Quadro di campo combinato CC e CA: riunisce in un solo involucro la protezione del lato corrente continua e quella del lato corrente alternata di un impianto fotovoltaico. Il lato CC è predisposto per 1 stringa fotovoltaica su 1 ingresso MPPT con tensione fino a 1000V CC; il lato CA è dimensionato per una connessione trifase da 16A. È la soluzione tipica per piccoli impianti trifase, dove si vuole evitare l'installazione di due quadri separati a monte e a valle dell'inverter.

Entrambe le sezioni sono protette da scaricatori di sovratensione di Tipo 2: uno sul lato continua, a protezione dei moduli e degli ingressi CC dell'inverter, e uno sul lato alternata, a protezione dell'uscita dell'inverter e della linea verso il quadro generale dell'edificio. Gli scaricatori di Tipo 2 limitano le sovratensioni transitorie dovute a fulminazione indiretta e a manovre sulla rete, deviandole verso l'impianto di terra. Il quadro si installa a parete in prossimità dell'inverter.

Punti di forza

Protezione CC e CA in un quadroUn solo involucro protegge sia gli ingressi in continua sia l'uscita in alternata dell'inverter.
1 stringa e 1 MPPTLato continua predisposto per una stringa fotovoltaica su un singolo inseguitore MPPT.
Doppio scaricatore Tipo 2Uno scaricatore sul lato CC a 1000V e uno sul lato CA, entrambi di Tipo 2 contro le sovratensioni transitorie.
Sezione CA trifase da 16ALato alternata dimensionato per una connessione trifase con corrente nominale di 16A.
Installazione semplificataEvita la posa di due quadri distinti a monte e a valle dell'inverter, riducendo cablaggi e ingombri.
Formato 319 × 259 mmDimensioni 319 × 259 × 144 mm per un peso di 2,7 kg, adatto al montaggio a parete.

Specifiche tecniche

Caratteristica Valore
Tipo di quadro Quadro di campo combinato CC + CA
Lato impianto Corrente continua e corrente alternata (CC+CA)
Numero di stringhe FV 1
MPPT gestiti 1
Tensione massima FV 1000V CC
Scaricatore di sovratensione lato CC SPD Tipo 2, 1000V CC
Scaricatore di sovratensione lato CA SPD Tipo 2
Corrente nominale lato CA 16A
Numero di fasi lato CA 3 (trifase)
Dimensioni 319 × 259 × 144 mm
Peso 2,7 kg

L'installazione e il collegamento devono essere eseguiti da personale qualificato secondo le norme CEI vigenti e il progetto elettrico dell'impianto.
