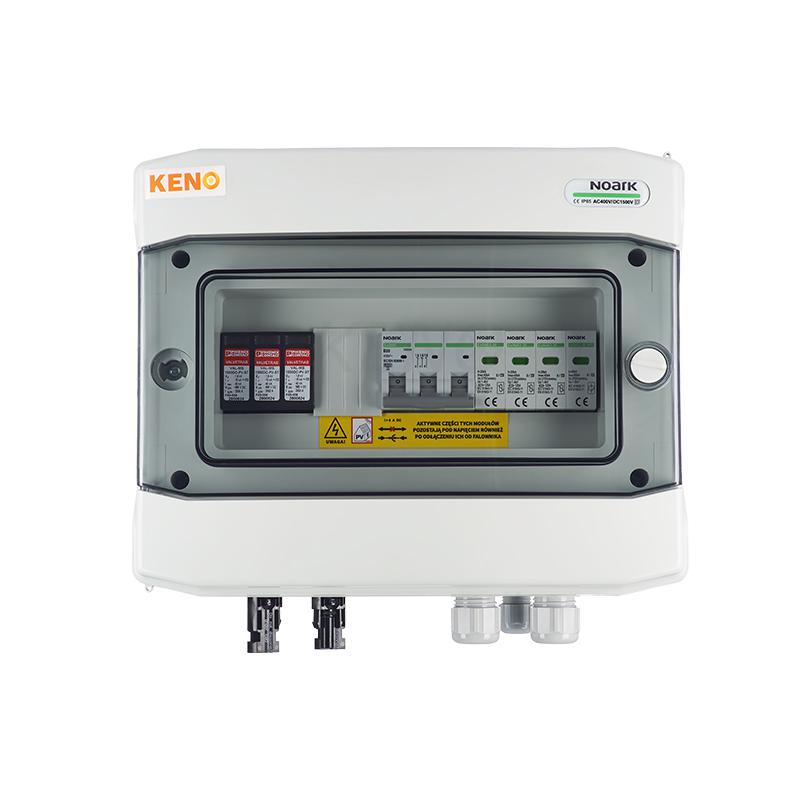

Quadro di Campo CC+CA con SPD Tipo 2, 1 Stringa FV 1000V e Sezione CA 20A Trifase

Quadro di campo combinato CC e CA che raccoglie in un unico involucro la protezione del lato corrente continua e quella del lato corrente alternata di un impianto fotovoltaico. Il lato CC serve 1 stringa fotovoltaica su 1 ingresso MPPT con tensione fino a 1000V CC, mentre il lato CA è dimensionato per una connessione trifase da 20A, corrispondente a inverter trifase di taglia leggermente superiore rispetto alla versione da 16A.

Su entrambe le sezioni sono installati scaricatori di sovratensione di Tipo 2: quello lato continua protegge i moduli e gli ingressi CC dell'inverter, quello lato alternata protegge l'uscita dell'inverter e la linea che raggiunge il quadro generale. Gli SPD di Tipo 2 sono la protezione corretta contro le sovratensioni transitorie indotte da fulminazione indiretta e dalle manovre sulla rete di distribuzione. Il quadro si monta a parete accanto all'inverter, a metà del percorso fra generatore fotovoltaico e punto di consegna.

Punti di forza

Protezione CC e CA integrataUn solo quadro protegge gli ingressi in continua e l'uscita in alternata dell'inverter.
1 stringa e 1 MPPTLato continua per una stringa fotovoltaica su un singolo inseguitore MPPT, fino a 1000V.
Doppio scaricatore Tipo 2Scaricatori di Tipo 2 su entrambe le sezioni, contro le sovratensioni transitorie indotte.
Sezione CA trifase da 20ALato alternata dimensionato per 20A in trifase, adatto a inverter trifase di piccola-media taglia.
Cablaggio ridottoUn unico contenitore al posto di due quadri separati a monte e a valle dell'inverter.
Formato 319 × 259 mmDimensioni 319 × 259 × 144 mm e peso di 2,7 kg, per installazione a parete.

Specifiche tecniche

Caratteristica Valore
Tipo di quadro Quadro di campo combinato CC + CA
Lato impianto Corrente continua e corrente alternata (CC+CA)
Numero di stringhe FV 1
MPPT gestiti 1
Tensione massima FV 1000V CC
Scaricatore di sovratensione lato CC SPD Tipo 2, 1000V CC
Scaricatore di sovratensione lato CA SPD Tipo 2
Corrente nominale lato CA 20A
Numero di fasi lato CA 3 (trifase)
Dimensioni 319 × 259 × 144 mm
Peso 2,7 kg

L'installazione e il collegamento devono essere eseguiti da personale qualificato secondo le norme CEI vigenti e il progetto elettrico dell'impianto.
