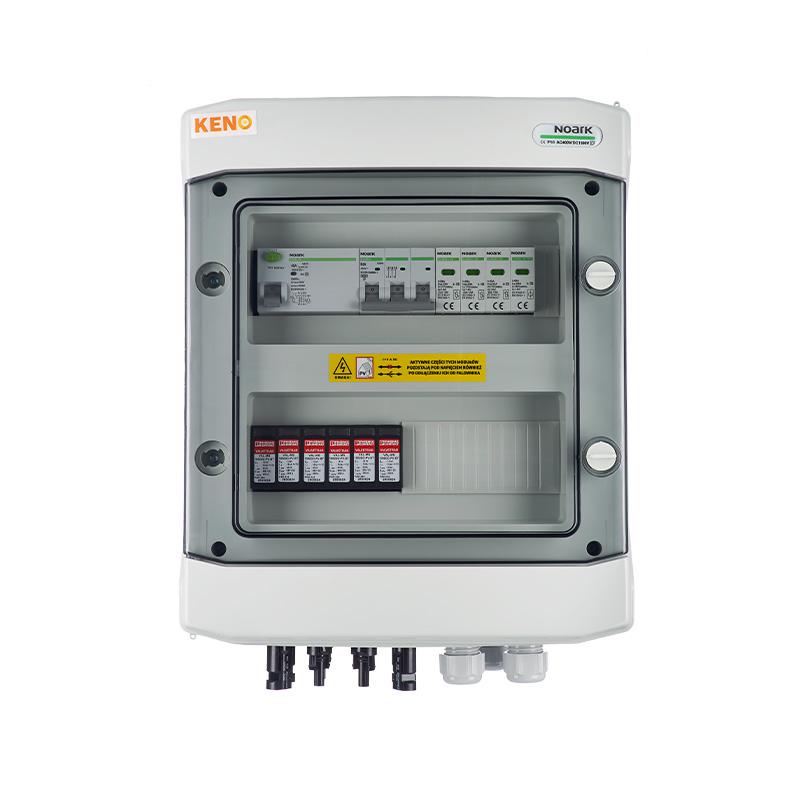

Quadro di Campo CC+CA con SPD Tipo 2, 2 Stringhe 2 MPPT, 32A Trifase e Differenziale 100mA

Quadro di campo combinato CC+CA per impianti fotovoltaici con inverter trifase, completo anche della protezione differenziale. Raccoglie 2 stringhe fotovoltaiche su 2 ingressi MPPT e riunisce in un solo involucro tutte le protezioni richieste a monte e a valle dell'inverter.

Il lato continua è protetto da uno scaricatore di sovratensione di Tipo 2 per 1000V CC; il lato alternata da uno scaricatore di Tipo 2, da un interruttore magnetotermico da 32A trifase e da un interruttore differenziale da 100mA di Tipo A, sensibile alle correnti di guasto alternate e pulsanti unidirezionali. La soglia da 100mA è scelta per limitare gli scatti intempestivi dovuti alle correnti di dispersione verso terra tipiche dei generatori fotovoltaici, pur garantendo la protezione contro i contatti indiretti.

Punti di forza

Differenziale 100mA Tipo A integratoProtezione contro i guasti a terra già a bordo quadro: il Tipo A interviene su correnti di dispersione alternate e pulsanti unidirezionali.
Soglia da 100mA contro gli scatti intempestiviLa taratura a 100mA riduce i distacchi indesiderati causati dalle correnti capacitive di dispersione tipiche del campo fotovoltaico.
Magnetotermico 32A trifaseProtegge la linea in alternata da sovraccarico e cortocircuito e ne consente il sezionamento in sicurezza.
2 stringhe, 2 MPPTLe due stringhe restano indipendenti fino all'inverter, mantenendo separato l'inseguimento di massima potenza.
SPD Tipo 2 in continua e in alternataScaricatori su entrambi i lati dell'inverter contro le sovratensioni indotte e di manovra.
Quadro completo e precablatoTutte le protezioni CC e CA in un unico involucro compatto da parete, già assemblato e pronto al collegamento.

Specifiche tecniche

Caratteristica Valore
Tipo di quadro Quadro di campo combinato CC+CA con protezione differenziale
Lato impianto Corrente continua e corrente alternata
Numero di stringhe FV 2
MPPT gestiti 2
Tensione massima FV 1000V CC
Scaricatore di sovratensione CC Tipo 2, 1000V CC
Scaricatore di sovratensione CA Tipo 2
Interruttore magnetotermico 32A, trifase (3 poli)
Interruttore differenziale 100mA, Tipo A
Numero di poli / fasi Lato CA trifase
Dimensioni (L × A × P) 128 × 201 × 120 mm
Peso 4,02 kg
Normative di riferimento dei componenti EN 61643-11 (SPD in alternata), EN 61643-31 (SPD fotovoltaici), IEC/EN 60898-1 (magnetotermico), IEC/EN 61008-1 o 61009-1 (differenziale)

L'installazione e il collegamento devono essere eseguiti da personale qualificato secondo le norme CEI vigenti e il progetto elettrico dell'impianto.
