Litio Store
Quadro DC personalizzato 8/8 stringhe 1000V gPV 25A IP66
Quadro DC personalizzato 8/8 stringhe 1000V gPV 25A IP66
Prezzo di listino
€3,276.00
Prezzo di listino
Prezzo scontato
€3,276.00
Prezzo unitario
per
Imposte incluse.
Impossibile caricare la disponibilità di ritiro
Configurazione personalizzata — consegna indicativa 10–20 giorni
Assemblato su commessa per sistemi fotovoltaici commerciali con otto stringhe indipendenti.
Assemblato su commessa per sistemi fotovoltaici commerciali con otto stringhe indipendenti.
Quadro di campo DC Litio Store 8/8 progettato per collegare otto stringhe fotovoltaiche indipendenti agli otto ingressi FV di un inverter multi-MPPT, senza realizzare paralleli esterni. Ogni stringa è protetta su entrambi i poli con fusibili fotovoltaici gPV 25 A.
Configurazione prevista
| Ingressi / uscite | 8 ingressi stringa / 8 uscite indipendenti |
| Tensione nominale | fino a 1000 VDC |
| Protezione stringhe | 8 protezioni bipolari con 16 portafusibili 10×38 e 16 fusibili gPV 25 A, 1000 VDC |
| Sovratensioni | SPD DC Tipo 2 coordinati con gli otto circuiti; Tipo 1+2 disponibile se richiesto dal progetto |
| Involucro | quadro da parete IP66, materiale isolante, pressacavi, morsetti e barra PE |
| Cablaggio | cablaggio interno, identificazione circuiti ed etichettatura di sicurezza |
8 stringhe indipendenti
Nessun parallelo nel quadro: ciascuna uscita raggiunge il relativo ingresso FV dell’inverter.
Nessun parallelo nel quadro: ciascuna uscita raggiunge il relativo ingresso FV dell’inverter.
Protezione bipolare
Fusibili gPV da 25 A sia sul polo positivo sia sul polo negativo di ogni stringa.
Fusibili gPV da 25 A sia sul polo positivo sia sul polo negativo di ogni stringa.

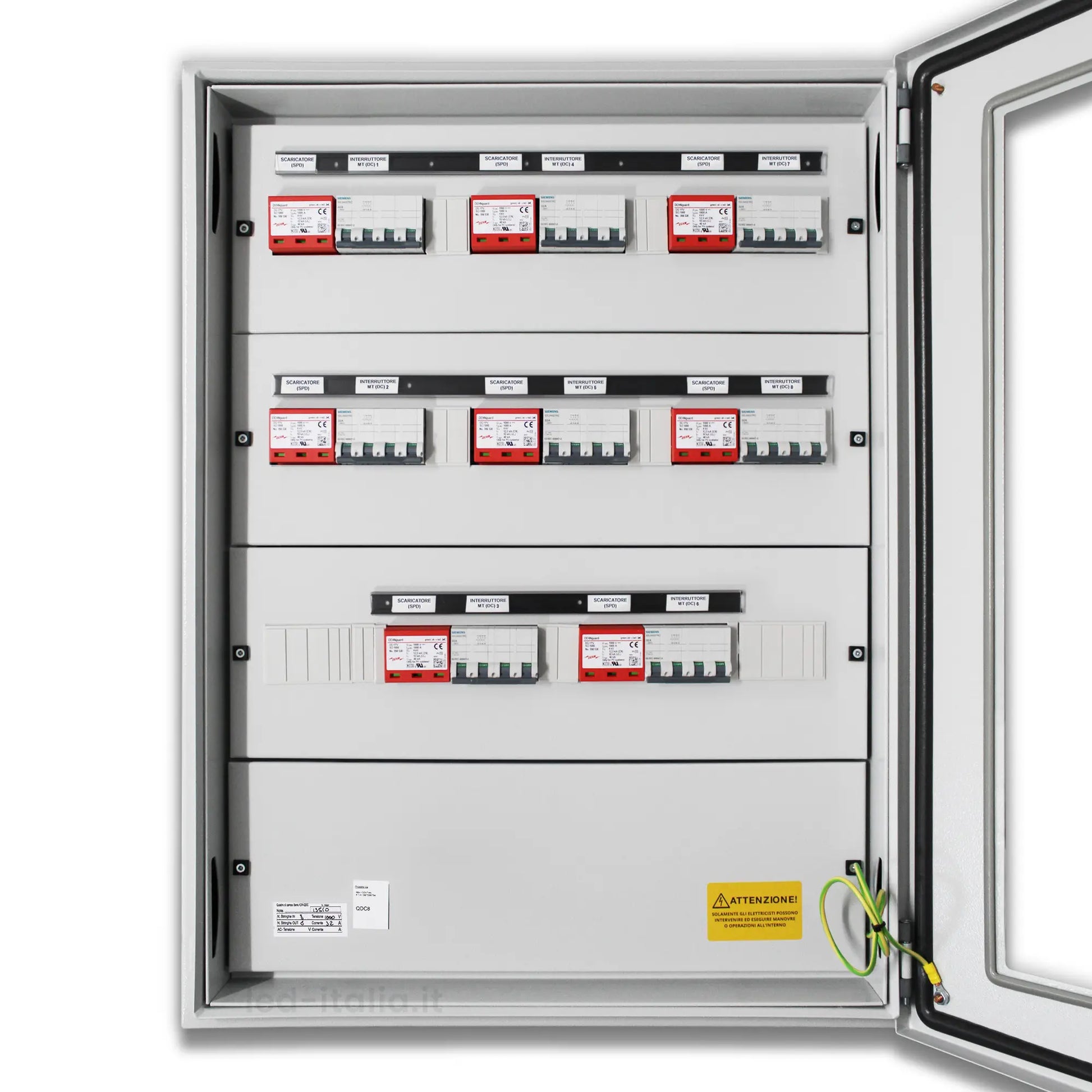

Nota tecnica obbligatoria. Il quadro viene definito e assemblato su commessa. Prima della produzione occorre verificare schema dell’inverter, Voc alla temperatura minima, Isc di stringa, corrente massima per ingresso/MPPT, sezione e posa dei cavi, corrente nominale massima dei fusibili ammessa dal modulo e necessità di SPD Tipo 1+2 in funzione di LPS e valutazione del rischio fulminazione. Installazione, collaudo e dichiarazione di conformità devono essere eseguiti da impresa abilitata. L’immagine è una rappresentazione illustrativa della configurazione.
