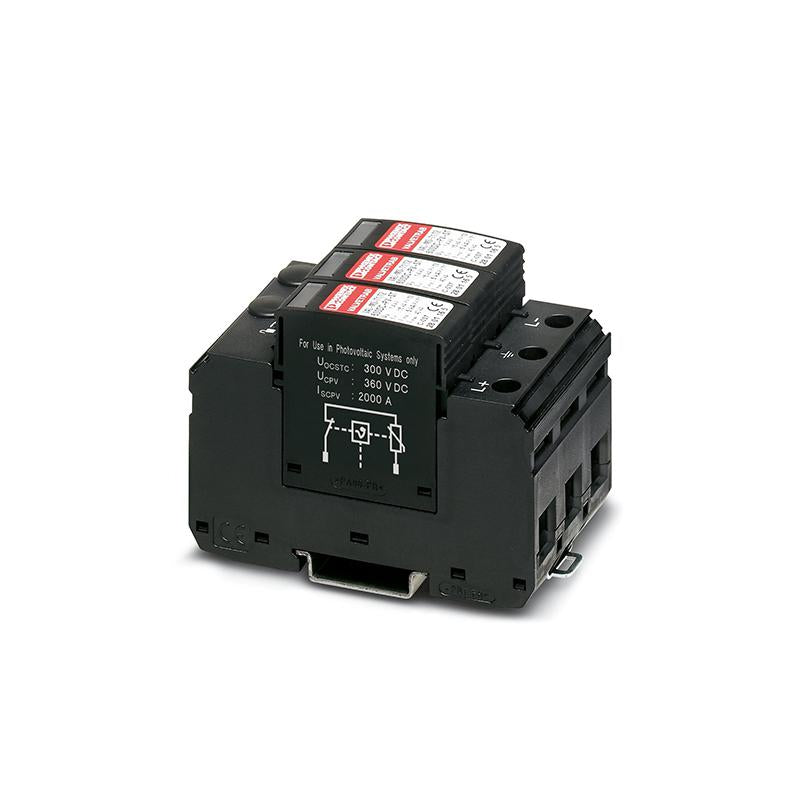

Scaricatore CC Tipo 1+2 Phoenix Contact 2801163 VAL-MS-T1/T2 600DC-PV/2+V 720 V
Scaricatore CC Tipo 1+2 Phoenix Contact 2801163 VAL-MS-T1/T2 600DC-PV/2+V 720 V
Prezzo di listino
€126.71
Prezzo di listino
Prezzo scontato
€126.71
Prezzo unitario
per
Impossibile caricare la disponibilità di ritiro
- Prezzi IVA esclusa: l’imposta si calcola nel carrello in base al paese di consegna.
- Aziende UE: IVA 0% con partita IVA valida al VIES — la casella compare al check-out, sotto l’indirizzo di consegna.
- IVA al 10% su fotovoltaico e accumulo per clienti italiani: scrivici prima dell’ordine.
DISPONIBILITÀ
147 pezzi disponibili presso il nostro fornitore
Spedizione
- Italia: 13 € per ordini fino a 150 €, spedizione gratuita oltre 150 €.
- Unione Europea: 60 € su ogni ordine, senza soglie
Le tariffe si applicano al totale del carrello e vengono confermate al checkout, dove viene calcolata anche la spedizione verso i paesi extra UE.
Consegna in 10-20 giorniProtezioneLato CCPhoenix Contact
Scaricatore CC Tipo 1+2 Phoenix Contact 2801163 VAL-MS-T1/T2 600DC-PV/2+V 720 V
Lo Phoenix Contact VAL-MS-T1/T2 600DC-PV/2+V (codice 2801163) è uno scaricatore combinato di Tipo 1+2 per il lato corrente continua degli impianti fotovoltaici con tensione di esercizio permanente fino a 720 V CC. È la scelta corretta quando l'edificio è protetto da un impianto LPS contro i fulmini o quando la linea CC può essere percorsa da corrente di fulmine diretta: l'apparecchio è provato con onda 10/350 µs (Iimp 5 kA) oltre che con la classica onda 8/20 µs delle sovratensioni indotte.
Si installa su guida DIN da 35 mm nel quadro di campo CC, tra il generatore fotovoltaico e l'inverter. La struttura è a configurazione Y (2+V) con tre vie di protezione — L+ / L−, L+ / PE e L− / PE — su una base a tre posizioni che ospita tre cartucce estraibili monitorate termicamente, ciascuna con indicatore ottico di stato. Il livello di protezione particolarmente basso (Up ≤ 2,6 kV) è adeguato alla tenuta all'impulso degli ingressi CC degli inverter di stringa a 600 V.
Punti di forza
Protezione combinata Tipo 1+2Scarica sia la corrente da fulminazione diretta (Iimp 5 kA, 10/350 µs) sia le sovratensioni indotte e di manovra (In 15 kA, 8/20 µs).
Dimensionato per stringhe a 600 V CCLa tensione massima di esercizio Ucpv di 720 V CC copre i generatori fotovoltaici con tensione di sistema fino a 600 V CC.
Livello di protezione contenutoUp ≤ 2,6 kV: valore basso che tutela gli ingressi CC dell'inverter e i cavi di stringa.
Configurazione Y a tre vieLe vie L+/L−, L+/PE e L−/PE con scaricatore in serie eliminano la corrente di fuga verso terra in servizio normale.
Cartucce estraibili con indicatore otticoI tre elementi monitorati termicamente si sostituiscono a innesto e segnalano visivamente l'avvenuto esaurimento.
Installazione su guida DINBase a 3 posizioni per guida da 35 mm, morsetti a vite fino a 35 mm² rigido, IP20 a morsetti occupati.
Specifiche tecniche
| Caratteristica | Valore |
|---|---|
| Codice prodotto | 2801163 |
| Tipo di prodotto | Scaricatore combinato di corrente da fulmine e sovratensione per fotovoltaico |
| Lato impianto | Corrente continua (CC), tra generatore FV e inverter |
| Marca e modello | Phoenix Contact VAL-MS-T1/T2 600DC-PV/2+V — cod. 2801163 |
| Scaricatore di sovratensione (tipo) | Tipo 1+2 (classe I + II) |
| Tensione massima di esercizio Ucpv | 720 V CC |
| Corrente da fulmine Iimp (10/350 µs) | 5 kA per via |
| Corrente nominale di scarica In (8/20 µs) | 15 kA |
| Corrente massima di scarica Imax (8/20 µs) | 40 kA |
| Livello di protezione Up | ≤ 2,6 kV |
| Vie di protezione | 3 (L+ / L−, L+ / PE, L− / PE) — configurazione Y "2+V" |
| Elementi di protezione | 3 cartucce estraibili monitorate termicamente, con indicatore ottico di stato |
| Montaggio | Guida DIN 35 mm (base a 3 posizioni) |
| Sezione di collegamento | Flessibile da 1,5 a 25 mm²; rigido da 1,5 a 35 mm² |
| Grado di protezione | IP20 (con tutti i morsetti occupati) |
| Grado di inquinamento | 2 — installazione in ambiente interno |
| Temperatura di funzionamento | Da −40 °C a +80 °C |
| Dimensioni | 53,4 × 89,8 × 65,7 mm |
| Peso | 0,365 kg |
| Normative | EN 50539-11 |
Documentazione
PDFScheda tecnicaDocumento ufficiale del produttoreL'installazione e il collegamento devono essere eseguiti da personale qualificato secondo le norme CEI vigenti e il progetto elettrico dell'impianto.
