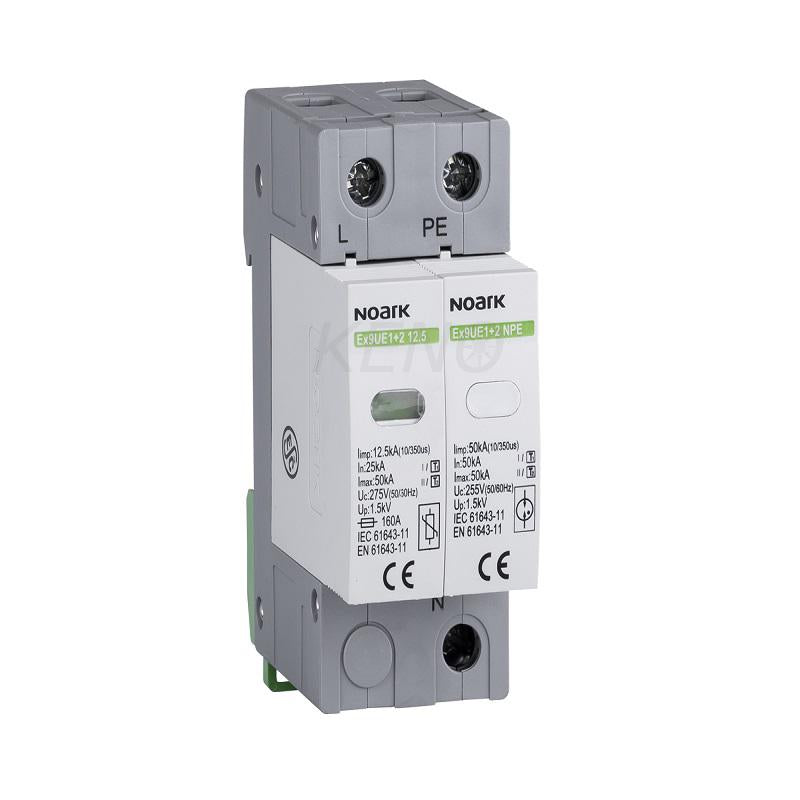

Scaricatore di Sovratensione Noark 103334 Tipo 1+2 275 V 12,5 kA 1P+N

Il Noark 103334 è uno scaricatore di sovratensione (SPD) modulare della serie Ex9UE1+2, in classe combinata Tipo 1+2 e configurazione 1P+N (2 moduli). È basato su varistori con moduli funzionali estraibili e sostituibili, ha tensione massima di esercizio continuativo Uc 275 V e livello di protezione Up 1,5 kV.

Si installa nel quadro generale monofase, all'origine dell'impianto, tipicamente subito a valle del contatore o dell'interruttore generale, ed è il dispositivo da usare quando l'edificio è dotato di impianto di protezione contro i fulmini (LPS) o è esposto a fulminazione diretta: la classe Tipo 1 scarica la corrente da fulmine Iimp di 12,5 kA in forma d'onda 10/350 µs, mentre la funzione Tipo 2 limita le sovratensioni di origine indiretta e di manovra. Grazie al design modulare, in caso di intervento ripetuto è sufficiente sostituire la cartuccia esaurita — segnalata dall'indicatore ottico frontale — senza smontare l'apparecchio dalla guida DIN. È adatto a reti TN-C-S, TN-S, TT e IT.

Punti di forza

Classe combinata Tipo 1+2Un solo apparecchio copre sia la scarica della corrente da fulmine sia la limitazione delle sovratensioni indotte e di manovra.
Iimp 12,5 kA (10/350 µs)Capacità di scarica della corrente da fulmine adatta a edifici con impianto di protezione contro i fulmini, livelli LPL III e IV secondo EN 62305.
Livello di protezione Up 1,5 kVLimita la tensione residua sia sul percorso L-N sia sul percorso N-PE, proteggendo apparecchiature di categoria di sovratensione inferiore.
Cartucce estraibiliI moduli funzionali si sostituiscono rapidamente a fine vita, senza rimuovere la base dalla guida DIN né rifare i cablaggi.
Indicatore ottico di statoUna finestrella frontale segnala il modulo esaurito e la necessità di sostituzione.
Morsetti fino a 50 mm²Accetta conduttori rigidi, cordati e flessibili fino a 50 mm², compatibili con le sezioni richieste dalle connessioni di terra a bassa impedenza.

Specifiche tecniche

Caratteristica Valore
Codice prodotto 103334
Tipo di apparecchio Scaricatore di sovratensione (SPD) modulare, serie Ex9UE1+2
Lato impianto Corrente alternata (CA)
Scaricatore di sovratensione (tipo) Tipo 1+2 (classe I+II)
Numero di poli / fasi 1P+N (2 poli, monofase)
Tensione massima di esercizio continuativo (Uc) 275 V CA
Livello di protezione (Up) L-N 1,5 kV
Livello di protezione (Up) N-PE 1,5 kV
Corrente da fulmine (Iimp 10/350 µs) 12,5 kA
Capacità di estinzione della corrente susseguente 100 kA
Energia specifica (W/R) 156,25 kJ/Ω
Moduli sostituibili Sì, cartucce funzionali estraibili
Segnalazione Indicatore ottico frontale di stato
Contatto di segnalazione remota No
Reti compatibili TN-C-S, TN-S, TT, IT (non idoneo per TN-C e per corrente continua)
Potenza dissipata 0,1 W
Sezione dei morsetti Fino a 50 mm² (rigido, cordato e flessibile)
Numero di moduli DIN 2
Montaggio Guida DIN TH-35 mm
Dimensioni 68 × 83 × 35 mm
Peso 0,12 kg
Normative EN 61643-11 (SPD per reti di distribuzione in bassa tensione); livelli di protezione contro i fulmini LPL III e IV secondo EN 62305

L'installazione e il collegamento devono essere eseguiti da personale qualificato secondo le norme CEI vigenti e il progetto elettrico dell'impianto.
