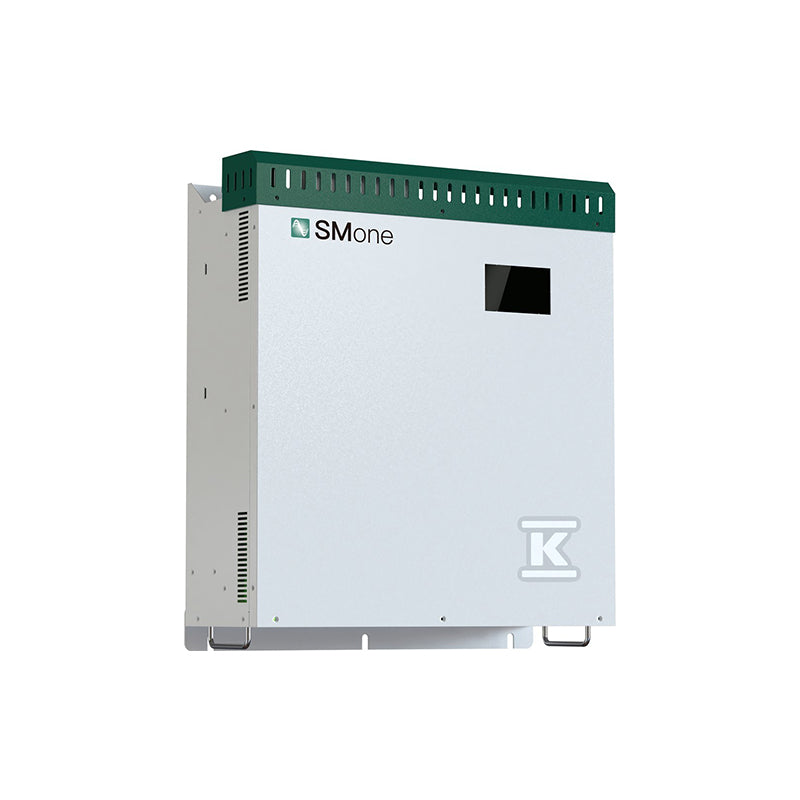

Compensatore SVG SMone SM-SVG-50-0.4-4L-W 50 kVAr 400 V Trifase da Parete
Compensatore SVG SMone SM-SVG-50-0.4-4L-W 50 kVAr 400 V Trifase da Parete
Prix habituel
€4,324.26
Prix habituel
Prix soldé
€4,324.26
Prix unitaire
par
Taxes incluses.
Impossible de charger la disponibilité du service de retrait
Nota IVA
Aziende e clienti privati esteri: acquisto con IVA 22%. L'IVA 10% è riservata ai soli privati residenti in Italia — scopri di più.
Aziende estere con diritto a IVA 0%: scrivete a info@litio.store.
Aziende e clienti privati esteri: acquisto con IVA 22%. L'IVA 10% è riservata ai soli privati residenti in Italia — scopri di più.
Aziende estere con diritto a IVA 0%: scrivete a info@litio.store.
Consegna in 10-20 giorniQualità della reteLato CASMone
Compensatore SVG SMone SM-SVG-50-0.4-4L-W 50 kVAr 400 V Trifase da Parete
Il SMone SM-SVG-50-0.4-4L-W è un compensatore statico di potenza reattiva (SVG) da 50 kVAr per reti trifase a 400 V con neutro (3L+N+PE). Genera corrente reattiva tramite elettronica di potenza a IGBT, compensando con continuità sia i carichi induttivi sia quelli capacitivi e riequilibrando le correnti di fase, senza gradini né rischi di risonanza con le armoniche di rete.
Si installa a parete nel locale quadri, in parallelo alla linea, con misura della corrente tramite trasformatori amperometrici esterni. È indicato per officine, impianti di produzione e strutture del terziario con potenze medie, dove il basso fattore di potenza genera penali in bolletta. Il touch screen da 4,3" integrato e la porta RS485 Modbus consentono impostazione del cos φ obiettivo, diagnostica e supervisione remota.
Punti di forza
Compensazione continua 50 kVArEroga potenza reattiva induttiva e capacitiva con regolazione continua, mantenendo stabile il fattore di potenza al variare del carico.
Risposta inferiore a 10 msL'inseguimento in tempo reale con commutazione a 16 kHz evita sovracompensazioni e transitori sulla rete.
Fattore di compensazione oltre il 98 %Correzione molto accurata del cos φ, con rendimento del dispositivo superiore al 97 %.
Sovraccarico e paralleloAmmette 1,1 volte la potenza per 1 ora e 1,2 volte per 30 secondi; fino a 8 unità collegabili in parallelo.
Ventilazione attiva multistadioIl raffreddamento forzato modula la velocità delle ventole in funzione del carico termico, con rumorosità inferiore a 65 dB.
Protezioni integrateSovraccarico, corto circuito, sovratensioni impulsive, sovra e sottotensione, sovratemperatura e anomalie di frequenza.
Specifiche tecniche
| Caratteristica | Valore |
|---|---|
| Codice prodotto | 106003 |
| Modello | SM-SVG-50-0.4-4L-W |
| Tipo di compensazione | Statica continua a IGBT, potenza reattiva induttiva e capacitiva, equilibratura delle fasi |
| Potenza reattiva | 50 kVAr |
| Tensione nominale | 400 V CA (320 - 460 V) |
| Fasi | Trifase 3L + N + PE |
| Frequenza nominale | 50 Hz (45 - 63 Hz) |
| Tempo di risposta | < 10 ms |
| Frequenza di commutazione | 16 kHz |
| Rendimento | > 97 % |
| Fattore di compensazione | > 98 % |
| Capacità di sovraccarico | 1,1 × per 1 ora; 1,2 × per 30 secondi |
| Funzionamento in parallelo | Fino a 8 unità |
| Comunicazione | RS485 (Modbus) |
| Display | Touch screen a colori da 4,3" integrato; pannello HMI esterno da 7" opzionale |
| Raffreddamento | Ad aria forzata, ventilazione attiva multistadio |
| Rumorosità | < 65 dB |
| Montaggio | A parete, in superficie |
| Grado di protezione | IP20 |
| Temperatura di esercizio | -20 °C ... +50 °C (declassamento oltre 40 °C) |
| Umidità relativa | ≤ 90 % senza condensa |
| Altitudine massima | < 2.000 m |
| Sezione minima dei conduttori | 35 mm² |
| Protezione di linea consigliata | 100 A |
| Dimensioni | 500 × 587 × 192 mm |
| Peso | 35,5 kg |
Documentazione
PDFScheda tecnicaDocumento ufficiale del produttoreL'installazione e il collegamento devono essere eseguiti da personale qualificato secondo le norme CEI vigenti e il progetto elettrico dell'impianto.
