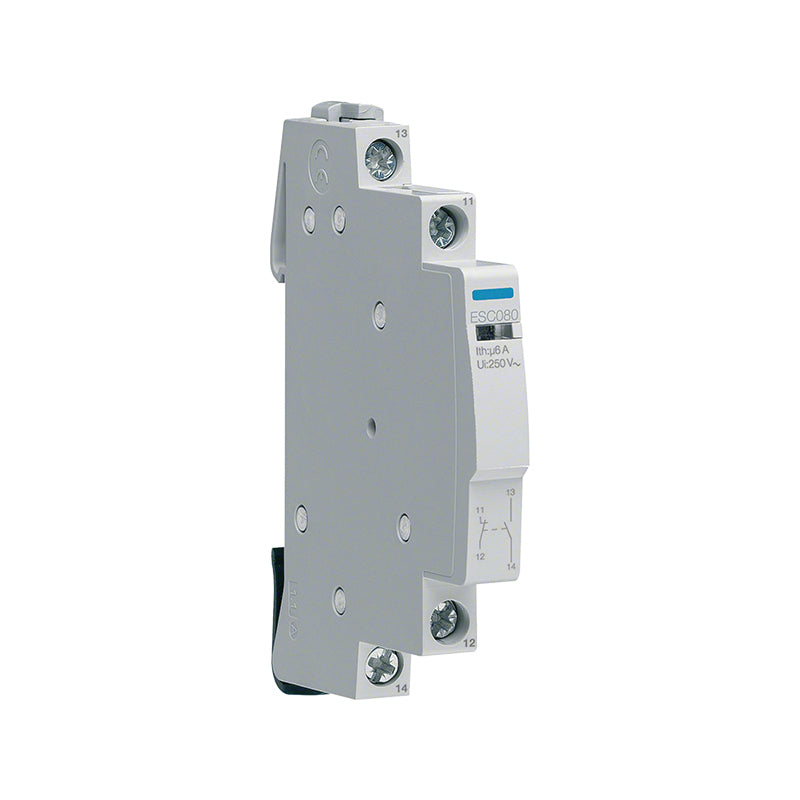

Contact Auxiliaire Hager ESC080 1NO+1NC 6 A 250 V pour Contacteurs ESC et SBN
Contact Auxiliaire Hager ESC080 1NO+1NC 6 A 250 V pour Contacteurs ESC et SBN
Prix habituel
€37.44
Prix habituel
Prix soldé
€37.44
Prix unitaire
par
Taxes incluses.
Impossible de charger la disponibilité du service de retrait
Note TVA
Entreprises et particuliers hors d'Italie : achat avec TVA 22%. Le taux de 10% est réservé aux particuliers résidant en Italie — en savoir plus.
Entreprises étrangères éligibles à la TVA 0% : écrivez à info@litio.store.
Entreprises et particuliers hors d'Italie : achat avec TVA 22%. Le taux de 10% est réservé aux particuliers résidant en Italie — en savoir plus.
Entreprises étrangères éligibles à la TVA 0% : écrivez à info@litio.store.
Livraison en 10-20 joursAccessoireCôté CAHager
Contact Auxiliaire Hager ESC080 1NO+1NC 6 A 250 V pour Contacteurs ESC et SBN
Le Hager ESC080 est un contact auxiliaire modulaire qui s'accroche latéralement aux contacteurs modulaires de la série ESC et aux interrupteurs/sectionneurs de la série SBN. Il sert à rendre disponible à l'extérieur l'information sur l'état de l'appareil auquel il est couplé, sans interférer avec les circuits de puissance.
Il dispose d'un contact normalement ouvert (1NO) et d'un contact normalement fermé (1NC) d'un pouvoir de coupure de 6 A à 250 V, utilisables pour la signalisation à distance (voyants, entrées numériques d'automates ou d'enregistreurs de données), pour le verrouillage avec d'autres appareils ou pour l'autorisation de circuits auxiliaires. Il occupe seulement un demi-module DIN (11 mm) sur le rail de 35 mm et se raccorde par des bornes à vis qui acceptent des conducteurs de 1 à 6 mm². C'est un accessoire typique des coffrets d'automatisme et des coffrets photovoltaïques dans lesquels il faut surveiller la position d'un contacteur ou d'un sectionneur.
Points forts
Signalisation d'état à distanceIl reporte à l'extérieur la position du contacteur ou de l'interrupteur auquel il est couplé, pour des voyants, des automates ou des systèmes de supervision.
Un contact NO et un contact NFLa configuration 1NO + 1NC couvre simultanément la signalisation directe et la signalisation inversée ou le verrouillage.
Pouvoir de coupure 6 A à 250 VContacts dimensionnés pour les circuits auxiliaires et de commande jusqu'à 6 A, 250 V.
Encombrement d'un demi-moduleLargeur de seulement 11 mm (0,5 module DIN) : il ne sacrifie pas d'espace utile dans le coffret.
Accouplement direct sans câblageIl s'accroche latéralement aux contacteurs ESC et aux appareils SBN Hager, sans raccordement de puissance supplémentaire.
Bornes généreusesBornes à vis pour conducteurs rigides et souples de 1 à 6 mm², avec une puissance dissipée de seulement 0,10 W.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Code produit | ESC080 |
| Type de produit | Contact auxiliaire modulaire (accessoire) |
| Marque et modèle | Hager ESC080 |
| Configuration contacts | 1NO + 1NC |
| Courant nominal | 6 A |
| Tension nominale d'isolement Ui | 240 V |
| Compatibilité | Contacteurs modulaires Hager série ESC et appareils série SBN |
| Montage | Rail DIN 35 mm, accouplement latéral à l'appareil de base |
| Largeur | 0,5 module (11 mm) |
| Section de raccordement | De 1 à 6 mm², rigide et souple (bornes à vis) |
| Puissance dissipée | 0,10 W |
| Température de fonctionnement | Da −10 °C a +50 °C |
| Température de stockage | Da −40 °C a +80 °C |
| Dimensions | 60,00 × 83,00 × 11,00 mm |
| Poids | 0,06 kg |
| Conformité | RoHS, REACH (aucune substance SVHC), sans halogènes |
Documentation
PDFFiche technique ESC080Document officiel du fabricantL'installation et le raccordement doivent être réalisés par du personnel qualifié, conformément aux normes en vigueur et à l'étude électrique de l'installation.
