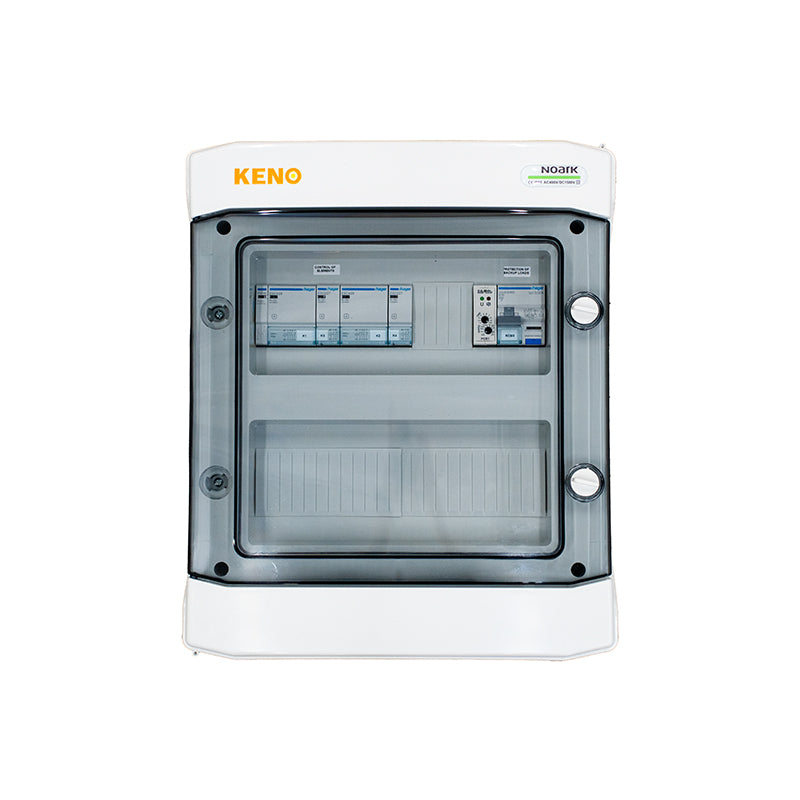

Coffret ATS de Commutation Monophasé 16 A pour Onduleur Hybride Huawei SUN2000 L1
Coffret ATS (Automatic Transfer Switch) monophasé pour installations photovoltaïques avec stockage, conçu pour les onduleurs hybrides monophasés de la série L1 (Huawei SUN2000-2KTL…3.68KTL-L1). En cas de coupure du réseau, il bascule automatiquement l'alimentation des charges prioritaires sur la sortie de secours de l'onduleur, alimentée par la batterie et le générateur photovoltaïque, et rétablit le raccordement au réseau à son retour.
La commutation s'effectue en environ 2 secondes au moyen de deux contacteurs interverrouillés (K1/K2 de 25 A) qui garantissent la double séparation du réseau pendant le fonctionnement en îlot, comme l'exigent les règles de raccordement. Le circuit de secours est protégé par un disjoncteur différentiel RCBO B16 de 30 mA, pour un courant maximal en sortie de 16 A (environ 3,68 kW). Le coffret présente un indice de protection IP65 et convient aux réseaux TN-S et TN-C-S.
Points forts
Commutation automatique en environ 2 secondesÀ la disparition du réseau, le coffret transfère les charges prioritaires sur la sortie de secours de l'onduleur et les ramène sur le réseau au rétablissement, sans intervention manuelle.
Double séparation du réseauLes deux contacteurs interverrouillés K1/K2 de 25 A garantissent la séparation sur les deux conducteurs pendant le fonctionnement en îlot.
Protection RCBO B16 30 mALe circuit de secours est protégé par un disjoncteur différentiel de courbe B, 16 A et de seuil différentiel 30 mA.
Jusqu'à 16 A en sortieCourant de secours maximal de 16 A à 230 V, soit environ 3,68 kW de charges prioritaires alimentables en l'absence de réseau.
Enveloppe IP65 muraleIndice de protection IP65, montage mural, presse-étoupes 3 × M20 et 1 × M16, bornes jusqu'à 6 mm² pour onduleur, réseau, secours et communication.
Compatible avec les réseaux TN-S et TN-C-SConçu pour fonctionner sur des systèmes de distribution TN-S et TN-C-S, avec une température de service de -20 à +40 °C.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type de coffret | Coffret ATS de commutation automatique réseau/backup |
| Côté installation | Courant alternatif |
| Compatibilité onduleurs | Onduleurs hybrides monophasés Huawei SUN2000-2KTL…3.68KTL-L1 |
| Tension nominale | 230 V CA |
| Fréquence nominale | 50 Hz |
| Courant nominal de sortie (backup) | 16 A |
| Puissance maximale de backup | 3,68 kW |
| Nombre de pôles / phases | Monophasé, L + N |
| Temps de commutation | Environ 2 s |
| Contacteurs de commutation | K1/K2 de 25 A, interverrouillés (double séparation du réseau) |
| Disjoncteur différentiel | RCBO B16, 30 mA |
| Type de réseau | TN-S / TN-C-S |
| Indice de protection | IP65 |
| Température de fonctionnement | De -20 à +40 °C |
| Presse-étoupes et bornes | 3 × M20 et 1 × M16 ; bornes 6 mm² pour onduleur, réseau, backup et communication |
| Dimensions (L × H × P) | 319 × 384 × 144 mm |
| Poids | 3,1 kg |
Documentation
PDFFiche technique SH-HWL1-SZRDocument officiel du fabricantL'installation et le raccordement doivent être réalisés par du personnel qualifié, conformément aux normes en vigueur et à l'étude électrique de l'installation.
