Coffret de Raccordement AC 10 A Triphasé avec Parafoudre Type 2
Coffret de Raccordement AC 10 A Triphasé avec Parafoudre Type 2
Prix habituel
€118.91
Prix habituel
Prix soldé
€118.91
Prix unitaire
par
Impossible de charger la disponibilité du service de retrait
- Prix hors TVA : la taxe est calculée dans le panier selon le pays de livraison.
- Entreprises de l’UE : TVA 0 % avec un numéro de TVA valide au VIES — le champ apparaît au paiement, sous l’adresse de livraison.
- TVA réduite à 10 % sur le photovoltaïque et le stockage pour les clients en Italie : écrivez-nous avant la commande.
DISPONIBILITÉ
Produit disponible, quantité non suivie
Expédition
- Italie : 13 € pour les commandes jusqu’à 150 €, livraison gratuite au-delà de 150 €.
- Union européenne : 60 € par commande, sans seuil
Les tarifs s’appliquent au total du panier et sont confirmés au moment du paiement, où l’expédition hors UE est également calculée.
Livraison en 10-20 joursCoffret de raccordementCôté CALitio Store

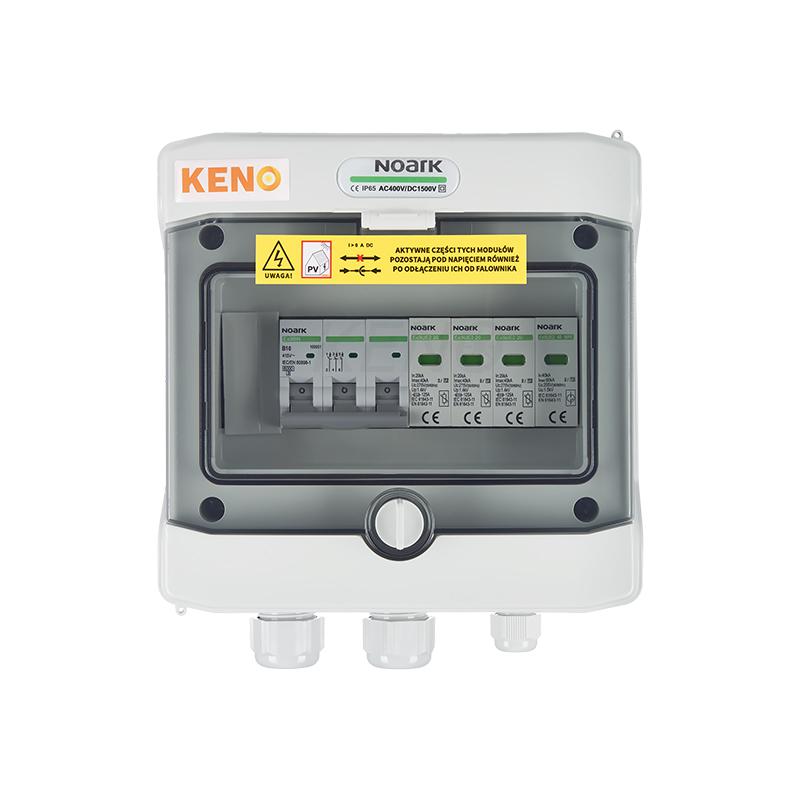

Coffret de Raccordement AC 10 A Triphasé avec Parafoudre Type 2
Coffret de raccordement en courant alternatif pour petites installations photovoltaïques triphasées, à installer du côté AC entre la sortie de l'onduleur et le tableau de distribution. C'est la version de calibre réduit de la famille de coffrets AC : mêmes fonctions de protection, boîtier plus compact, conçu pour les installations de puissance limitée.
À l'intérieur prennent place un disjoncteur de 10 A pour la protection contre les surcharges et les courts-circuits de la ligne triphasée et pour le sectionnement de l'onduleur, ainsi qu'un parafoudre de type 2 (classe II) contre les surtensions transitoires provenant du réseau ou induites par la foudre indirecte. Sur un réseau triphasé 400 V, 10 A correspondent indicativement à des onduleurs jusqu'à environ 6,9 kW.
Points forts
Calibre pour petites installations10 A triphasé : adapté aux onduleurs d'une puissance indicative allant jusqu'à environ 6,9 kW.
Disjoncteur intégréIl protège la ligne AC contre les surcharges et les courts-circuits et permet de sectionner l'onduleur.
Parafoudre de type 2Il limite les surtensions transitoires qui arrivent du réseau, protégeant l'électronique de l'onduleur.
Coffret compact202 × 201 × 120 mm pour 1,6 kg : il occupe peu de place au mur à côté de l'onduleur.
Prêt à installerCoffret précâblé : sur le terrain, on ne raccorde que la ligne venant de l'onduleur et celle allant vers le tableau général.
Installation plus ordonnéeIl regroupe les protections AC du photovoltaïque hors du tableau existant, simplifiant les vérifications.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type de coffret | Coffret de raccordement CA pour installation photovoltaïque |
| Côté installation | Courant alternatif (CA), entre l'onduleur et le tableau de distribution |
| Nombre de pôles / phases | Triphasé (3L + N) |
| Courant nominal | 10 A |
| Puissance indicative de l'onduleur | Jusqu'à environ 6,9 kW (400 V triphasé, 10 A) |
| Parafoudre (type) | SPD type 2 (classe II) |
| Disjoncteur | Oui, 10 A |
| Interrupteur différentiel | Non présent |
| Interrupteur-sectionneur dédié | Non présent : le sectionnement est assuré par le disjoncteur |
| Dimensions | 202 × 201 × 120 mm |
| Poids | 1,6 kg |
| Normes de référence des composants | EN 61643-11 (parafoudres), EN 60898-1 (disjoncteurs) |
L'installation et le raccordement doivent être réalisés par du personnel qualifié, conformément aux normes en vigueur et à l'étude électrique de l'installation.
