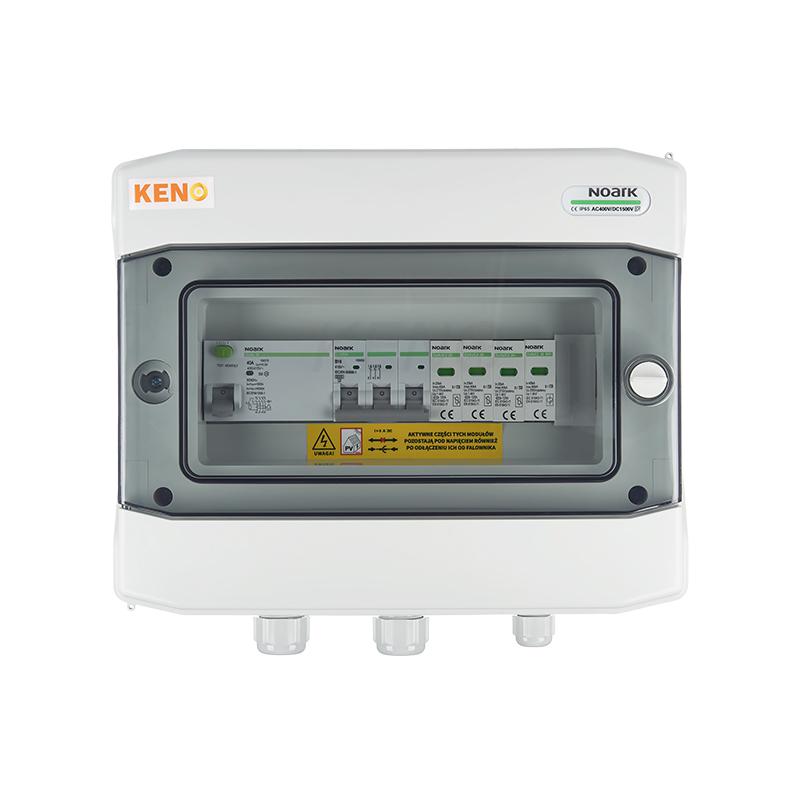

Coffret de Raccordement AC 16 A Triphasé avec Parafoudre Type 2 et Différentiel 300 mA Type A
Coffret de raccordement en courant alternatif pour installations photovoltaïques triphasées, équipé d'une protection différentielle. Il s'installe côté AC entre la sortie de l'onduleur et le tableau de distribution et rassemble dans un seul boîtier toutes les protections prévues sur la ligne de raccordement au réseau : protection contre les surintensités, protection différentielle et protection contre les surtensions.
L'équipement comprend un disjoncteur de 16 A contre les surcharges et les courts-circuits, un parafoudre de type 2 (classe II) contre les surtensions transitoires d'origine atmosphérique indirecte et de manœuvre, et un interrupteur différentiel de 300 mA de type A. La sensibilité de 300 mA est celle typiquement retenue pour la protection contre les risques d'incendie dus aux courants de fuite à la terre ; le type A assure le déclenchement même avec des courants de défaut pulsés unidirectionnels, ceux qui peuvent apparaître en aval d'appareils électroniques comme les onduleurs photovoltaïques.
Points forts
Protections complètesDisjoncteur de 16 A, différentiel de 300 mA type A et parafoudre de type 2 dans un seul coffret précâblé.
Différentiel type AIl déclenche sur les courants de défaut à la terre alternatifs et pulsés unidirectionnels, adaptés à la présence d'électronique de puissance.
Sensibilité 300 mAUn réglage orienté vers la protection contre les risques d'incendie dus aux fuites à la terre.
Parafoudre de type 2Il limite les surtensions transitoires provenant du réseau, protégeant l'onduleur et les charges en aval.
Calibre 16 A triphaséAdapté à des onduleurs d'une puissance indicative jusqu'à environ 11 kW sur réseau 400 V.
Installation ordonnée319 × 259 × 144 mm pour 2,6 kg : un seul boîtier mural au lieu de plusieurs appareils dispersés dans le tableau.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type de coffret | Coffret de raccordement CA pour installation photovoltaïque avec protection différentielle |
| Côté installation | Courant alternatif (CA), entre l'onduleur et le tableau de distribution |
| Nombre de pôles / phases | Triphasé (3L + N) |
| Courant nominal | 16 A |
| Puissance indicative de l'onduleur | Jusqu'à environ 11 kW (400 V triphasé, 16 A) |
| Parafoudre (type) | SPD type 2 (classe II) |
| Disjoncteur | Sì, 16 A |
| Interrupteur différentiel | Oui, 300 mA type A |
| Interrupteur-sectionneur dédié | Non présent : le sectionnement est assuré par le disjoncteur |
| Dimensions | 319 × 259 × 144 mm |
| Poids | 2,6 kg |
| Normes de référence des composants | EN 61643-11 (parafoudres), EN 60898-1 (disjoncteurs), EN 61008-1 / EN 61009-1 (interrupteurs différentiels) |
L'installation et le raccordement doivent être réalisés par du personnel qualifié, conformément aux normes en vigueur et à l'étude électrique de l'installation.
