Coffret de Raccordement AC 20 A Triphasé avec Parafoudre Type 2 et Différentiel 300 mA Type A

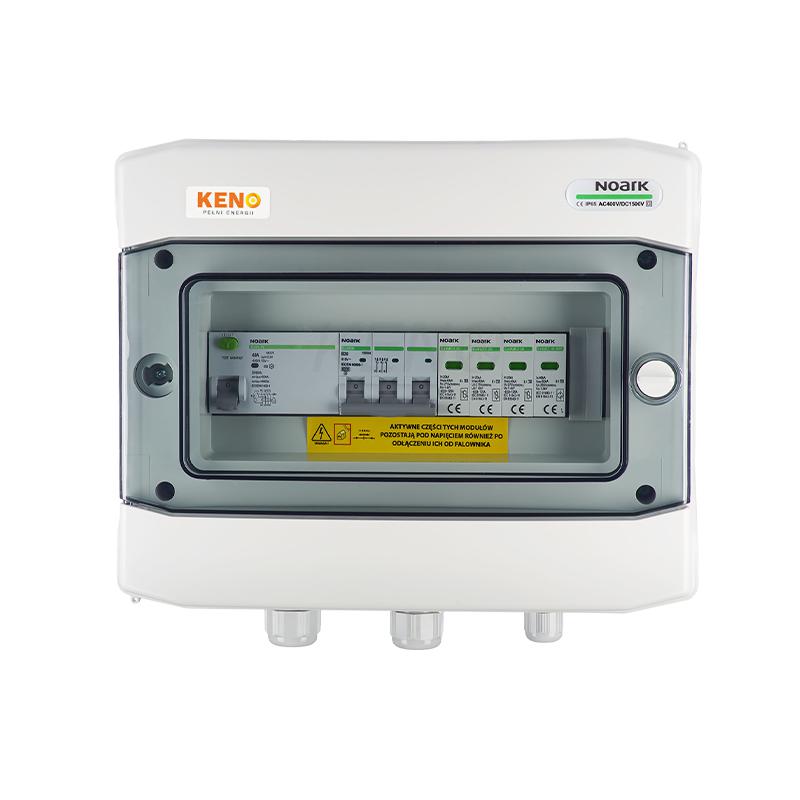

Coffret de raccordement en courant alternatif pour installations photovoltaïques triphasées, avec protection différentielle intégrée. Il doit être installé côté AC entre la sortie de l'onduleur et le tableau électrique de distribution et fournit dans un seul boîtier précâblé toutes les protections de la ligne de raccordement au réseau.
À l'intérieur se trouvent un disjoncteur de 20 A, qui protège la ligne triphasée contre la surcharge et le court-circuit et permet de sectionner l'onduleur, un parafoudre de type 2 (classe II) pour la limitation des surtensions transitoires, et un interrupteur différentiel de 300 mA de type A, sensibilité typique de la protection contre les risques d'incendie dus aux courants de fuite à la terre. Sur un réseau triphasé 400 V, 20 A correspondent approximativement à des onduleurs jusqu'à environ 13,8 kW.
Points forts
Trois protections dans un coffretSurintensité, défaut à la terre et surtensions transitoires gérés par un seul appareil précâblé.
Différentiel 300 mA type AIl protège contre les courants de fuite à la terre, y compris ceux pulsés unidirectionnels générés par l'électronique de l'onduleur.
Parafoudre de type 2Le parafoudre de classe II dérive à la terre les surtensions transitoires d'origine atmosphérique indirecte et de manœuvre.
Disjoncteur de 20 AIl protège la ligne triphasée vers le tableau général et fait office d'organe de sectionnement de l'onduleur.
Pour onduleurs triphasés20 A sur réseau 400 V : adapté à des onduleurs d'une puissance indicative jusqu'à environ 13,8 kW.
Prêt à installerBoîtier de 319 × 259 × 144 mm et 2,6 kg, avec des composants déjà montés et câblés à l'intérieur.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type de coffret | Coffret de raccordement CA pour installation photovoltaïque avec protection différentielle |
| Côté installation | Courant alternatif (CA), entre l'onduleur et le tableau de distribution |
| Nombre de pôles / phases | Triphasé (3L + N) |
| Courant nominal | 20 A |
| Puissance indicative de l'onduleur | Jusqu'à environ 13,8 kW (400 V triphasé, 20 A) |
| Parafoudre (type) | SPD type 2 (classe II) |
| Disjoncteur | Oui, 20 A |
| Interrupteur différentiel | Oui, 300 mA type A |
| Interrupteur-sectionneur dédié | Non présent : le sectionnement est assuré par le disjoncteur |
| Dimensions | 319 × 259 × 144 mm |
| Poids | 2,6 kg |
| Normes de référence des composants | EN 61643-11 (parafoudres), EN 60898-1 (disjoncteurs), EN 61008-1 / EN 61009-1 (interrupteurs différentiels) |
L'installation et le raccordement doivent être réalisés par du personnel qualifié, conformément aux normes en vigueur et à l'étude électrique de l'installation.
