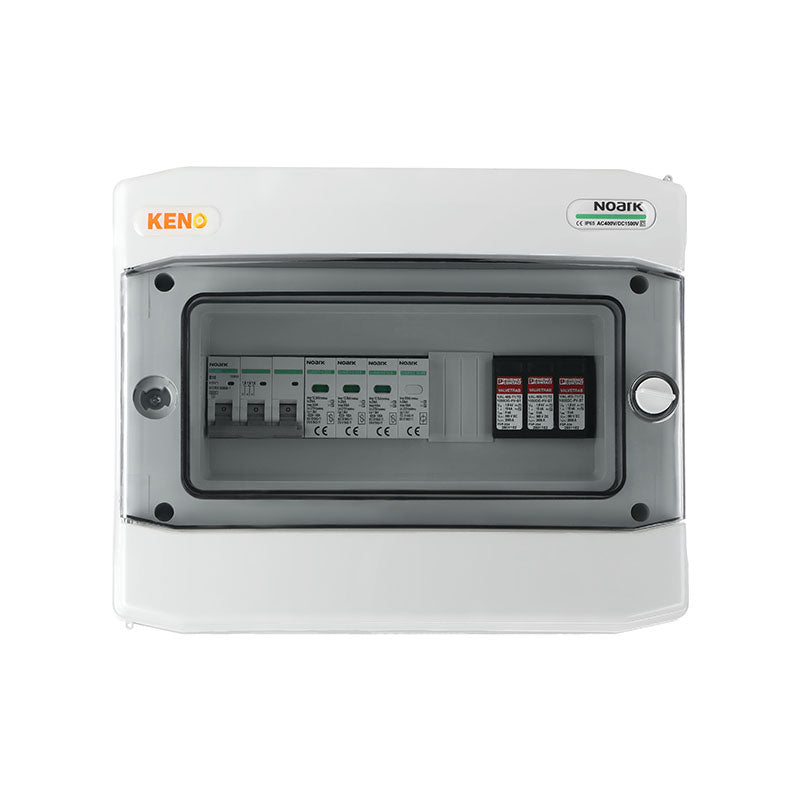

Coffret de Raccordement DC+AC 1000 V avec Parafoudre Type 1+2, 2 Strings sur 1 MPPT, 16 A Triphasé
Coffret de Raccordement DC+AC 1000 V avec Parafoudre Type 1+2, 2 Strings sur 1 MPPT, 16 A Triphasé
Prix habituel
€266.96
Prix habituel
Prix soldé
€266.96
Prix unitaire
par
Impossible de charger la disponibilité du service de retrait
- Prix hors TVA : la taxe est calculée dans le panier selon le pays de livraison.
- Entreprises de l’UE : TVA 0 % avec un numéro de TVA valide au VIES — le champ apparaît au paiement, sous l’adresse de livraison.
- TVA réduite à 10 % sur le photovoltaïque et le stockage pour les clients en Italie : écrivez-nous avant la commande.
DISPONIBILITÉ
Produit disponible, quantité non suivie
Expédition
- Italie : 13 € pour les commandes jusqu’à 150 €, livraison gratuite au-delà de 150 €.
- Union européenne : 60 € par commande, sans seuil
Les tarifs s’appliquent au total du panier et sont confirmés au moment du paiement, où l’expédition hors UE est également calculée.
Livraison en 10-20 joursCoffret de raccordementCôté CC+CALitio Store
Coffret de Raccordement DC+AC 1000 V avec Parafoudre Type 1+2, 2 Strings sur 1 MPPT, 16 A Triphasé
Coffret de raccordement combiné DC+AC pour installations photovoltaïques avec onduleur triphasé, conçu pour les bâtiments dotés d'une installation de protection contre la foudre (LPS). Il regroupe 2 strings photovoltaïques raccordés en parallèle sur une seule entrée MPPT de l'onduleur.
La caractéristique distinctive est la présence de parafoudres de type 1+2 des deux côtés : celui en continu, pour 1000 V DC, et celui en alternatif. Les parafoudres combinés de type 1+2 sont capables d'écouler le courant de foudre directe en plus des surtensions induites, et sont donc exigés lorsqu'il existe un LPS ou que les lignes sont particulièrement exposées. Le coffret est complété par un disjoncteur de 16 A triphasé qui protège et sectionne la ligne AC vers le tableau de distribution.
Points forts
Parafoudre type 1+2 sur DC et ACParafoudres combinés adaptés aux bâtiments dotés d'une installation de protection contre la foudre : ils écoulent aussi bien le courant de foudre direct que les surtensions induites.
2 strings en parallèle sur 1 MPPTLes deux strings convergent sur un seul suiveur de puissance maximale : solution typique des pans de toiture de même orientation et inclinaison.
Disjoncteur 16 A triphaséIl protège la ligne en alternatif contre la surcharge et le court-circuit et permet de sectionner l'onduleur du réseau.
Protection complète dans un seul coffretDC et AC dans la même enveloppe murale : moins de composants à installer et un câblage plus ordonné.
Tension de string jusqu'à 1000 VCompatible avec les onduleurs de string ayant une tension maximale d'entrée de 1000 V DC.
Coffret précâbléFourni déjà assemblé : sur le terrain, on raccorde uniquement les strings et la ligne en alternatif.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type de coffret | Coffret de raccordement combiné CC+CA pour installation photovoltaïque |
| Côté installation | Courant continu et courant alternatif |
| Nombre de strings PV | 2 |
| MPPT gérés | 1 |
| Tension maximale PV | 1000 V CC |
| Parafoudre CC | Type 1+2, 1000 V CC |
| Parafoudre CA | Type 1+2 |
| Disjoncteur | 16 A, triphasé (3 pôles) |
| Nombre de pôles / phases | Côté CA triphasé |
| Interrupteur différentiel | Non présent : à prévoir en amont dans le tableau de distribution |
| Dimensions (L × H × P) | 319 × 259 × 144 mm |
| Poids | 3,1 kg |
| Normes de référence des composants | EN 61643-11 (SPD en courant alternatif), EN 61643-31 (SPD photovoltaïques), IEC/EN 60898-1 (disjoncteur) |
L'installation et le raccordement doivent être réalisés par du personnel qualifié, conformément aux normes en vigueur et à l'étude électrique de l'installation.
