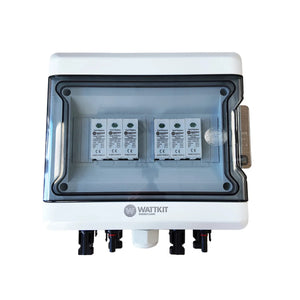

Coffret de Raccordement CC+CA 1000V avec Parafoudre Type 2, 2 Strings 2 MPPT, 20A Triphasé
Coffret de raccordement combiné CC+CA pour installations photovoltaïques avec onduleur triphasé de taille résidentielle. Il gère 2 strings photovoltaïques sur 2 entrées MPPT et intègre dans un seul coffret mural la protection contre les surtensions du côté continu et la protection de la ligne alternative.
Côté CC est installé un parafoudre de type 2 pour 1000V CC, qui limite les surtensions induites par la foudre indirecte et par les manœuvres du réseau en protégeant les entrées de l'onduleur. Côté CA se trouvent un parafoudre de type 2 et un disjoncteur 20A triphasé, qui protège et sectionne la ligne de liaison entre l'onduleur et le tableau de distribution. C'est la configuration standard des installations triphasées sans installation de protection contre la foudre.
Points forts
Configuration standard des installations triphaséesDeux strings, deux MPPT et un disjoncteur 20A : l'association la plus répandue sur les installations photovoltaïques résidentielles triphasées.
Parafoudre type 2 en continu et en alternatifProtection contre les surtensions induites et de manœuvre en amont et en aval de l'onduleur, des deux côtés de l'installation.
2 strings sur 2 MPPT indépendantsChaque string conserve son propre traqueur de puissance maximale, utile avec des pans de toiture d'orientation ou d'inclinaison différentes.
Disjoncteur 20A triphaséIl protège la ligne alternative contre la surcharge et le court-circuit et permet de la sectionner lors de la maintenance.
Un seul coffret pour le CC et le CAIl réduit le nombre de coffrets muraux, les passages de câbles et les temps d'installation par rapport à deux boîtiers séparés.
Fourni assemblé et câbléSur site, il ne reste qu'à réaliser les raccordements de string et de ligne.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type de coffret | Coffret de raccordement combiné CC+CA pour installation photovoltaïque |
| Côté installation | Courant continu et courant alternatif |
| Nombre de strings PV | 2 |
| MPPT gérés | 2 |
| Tension maximale PV | 1000V CC |
| Parafoudre CC | Type 2, 1000V CC |
| Parafoudre CA | Type 2 |
| Disjoncteur | 20A, triphasé (3 pôles) |
| Nombre de pôles / phases | Côté CA triphasé |
| Interrupteur différentiel | Non présent : à prévoir en amont dans le tableau de distribution |
| Dimensions (L × H × P) | 319 × 384 × 144 mm |
| Poids | 3,7 kg |
| Normes de référence des composants | EN 61643-11 (SPD en courant alternatif), EN 61643-31 (SPD photovoltaïques), IEC/EN 60898-1 (disjoncteur) |
L'installation et le raccordement doivent être réalisés par du personnel qualifié, conformément aux normes en vigueur et à l'étude électrique de l'installation.
