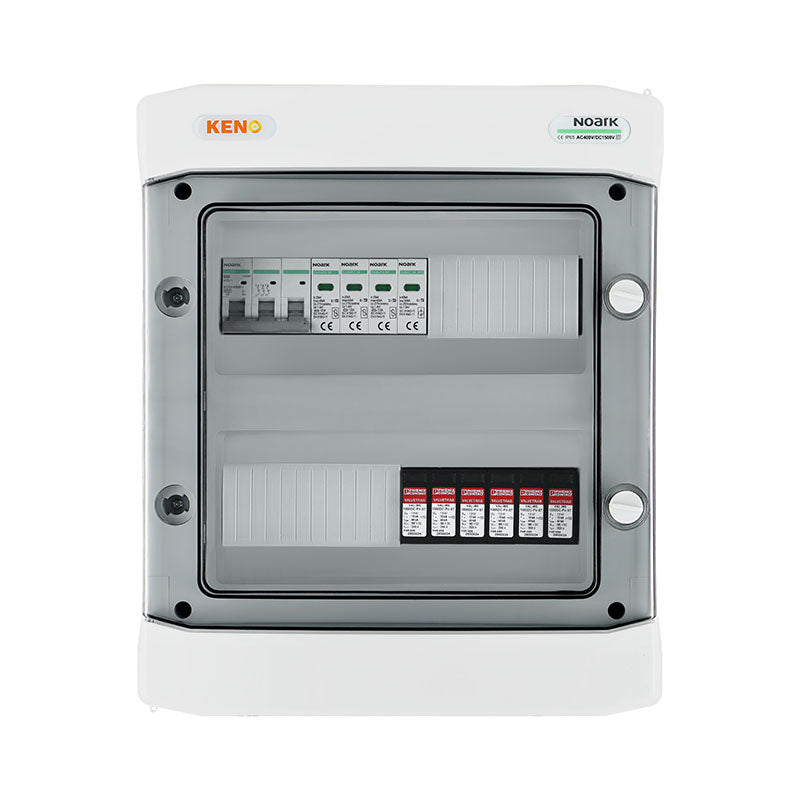

Coffret de Raccordement CC+CA 1000 V avec Parafoudre Type 2, 4 Strings 2 MPPT, 50 A Triphasé
Coffret de Raccordement CC+CA 1000 V avec Parafoudre Type 2, 4 Strings 2 MPPT, 50 A Triphasé
Prix habituel
€270.91
Prix habituel
Prix soldé
€270.91
Prix unitaire
par
Impossible de charger la disponibilité du service de retrait
- Prix hors TVA : la taxe est calculée dans le panier selon le pays de livraison.
- Entreprises de l’UE : TVA 0 % avec un numéro de TVA valide au VIES — le champ apparaît au paiement, sous l’adresse de livraison.
- TVA réduite à 10 % sur le photovoltaïque et le stockage pour les clients en Italie : écrivez-nous avant la commande.
DISPONIBILITÉ
Produit disponible, quantité non suivie
Expédition
- Italie : 13 € pour les commandes jusqu’à 150 €, livraison gratuite au-delà de 150 €.
- Union européenne : 60 € par commande, sans seuil
Les tarifs s’appliquent au total du panier et sont confirmés au moment du paiement, où l’expédition hors UE est également calculée.
Livraison en 10-20 joursCoffret de raccordementCôté CC+CALitio Store
Coffret de Raccordement CC+CA 1000 V avec Parafoudre Type 2, 4 Strings 2 MPPT, 50 A Triphasé
Coffret de raccordement CC+CA pour installations photovoltaïques triphasées de taille moyenne à grande. Il gère 4 strings photovoltaïques sur 2 entrées MPPT (deux strings en parallèle pour chaque MPPT) et protège aussi bien la partie continue que la ligne alternative à l'intérieur d'un seul coffret mural.
La protection est assurée par un parafoudre de type 2 pour 1000 V CC côté strings, par un parafoudre de type 2 côté réseau et par un disjoncteur 50 A triphasé, le calibre le plus élevé de la série, adapté aux onduleurs triphasés jusqu'à environ 30 kW. C'est la configuration typique des installations sur hangars, exploitations agricoles et petites activités de production.
Points forts
Jusqu'à 4 strings photovoltaïquesIl regroupe quatre strings et les répartit sur deux entrées MPPT de l'onduleur, deux strings pour chaque traqueur.
Disjoncteur 50 A triphaséLe calibre le plus élevé de la gamme : il protège et sectionne la ligne CA des onduleurs triphasés de puissance moyenne à élevée.
Parafoudre type 2 en continu et en alternatifProtection contre les surtensions induites et de manœuvre en amont et en aval de l'onduleur, des deux côtés de l'installation.
Adapté aux installations commercialesConfiguration pensée pour les installations sur hangars, exploitations agricoles et petites activités de production.
Un seul coffret CC+CAIl remplace deux boîtiers séparés, en réduisant le nombre de coffrets muraux et les passages de câbles.
Fourni assemblé et câbléPrêt pour le raccordement des strings et de la ligne alternative, sans montage des composants sur site.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type de coffret | Coffret de raccordement combiné CC+CA pour installation photovoltaïque |
| Côté installation | Courant continu et courant alternatif |
| Nombre de strings PV | 4 |
| MPPT gérés | 2 |
| Tension maximale PV | 1000 V CC |
| Parafoudre CC | Type 2, 1000 V CC |
| Parafoudre CA | Type 2 |
| Disjoncteur | 50 A, triphasé (3 pôles) |
| Nombre de pôles / phases | Côté CA triphasé |
| Interrupteur différentiel | Non présent : à prévoir en amont dans le tableau de distribution |
| Dimensions (L × H × P) | 319 × 384 × 144 mm |
| Poids | 3,8 kg |
| Normes de référence des composants | EN 61643-11 (SPD en courant alternatif), EN 61643-31 (SPD photovoltaïques), IEC/EN 60898-1 (disjoncteur) |
L'installation et le raccordement doivent être réalisés par du personnel qualifié, conformément aux normes en vigueur et à l'étude électrique de l'installation.
