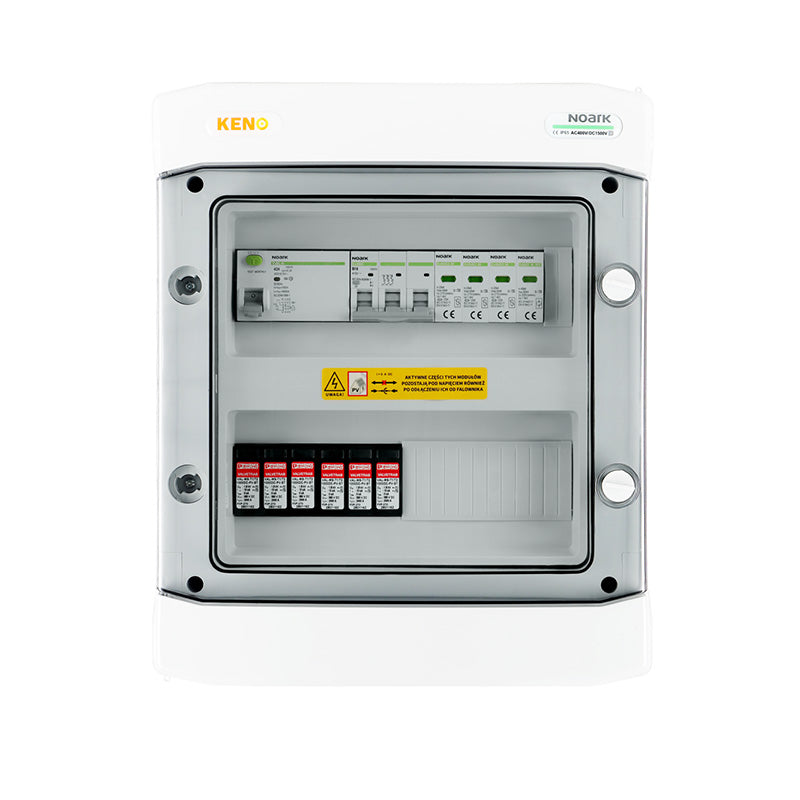

Coffret de Raccordement CC+CA avec Parafoudre Type 1+2 côté CC, 2 Strings 2 MPPT, 16 A Triphasé et Différentiel 300 mA
Coffret de raccordement combiné CC+CA pour installations photovoltaïques avec onduleur triphasé, destiné aux bâtiments équipés d'une installation de protection contre la foudre côté générateur. Il gère 2 strings photovoltaïques sur 2 entrées MPPT.
Le côté continu est protégé par un parafoudre de type 1+2 pour 1000 V CC, capable d'écouler également le courant de foudre direct ; le côté alternatif par un parafoudre de type 2, par un disjoncteur 16 A triphasé et par un interrupteur différentiel 300 mA de type A. Le seuil de 300 mA est typique de la protection contre les incendies d'origine électrique sur la ligne d'alimentation, et non de la protection contre les contacts directs.
Points forts
Parafoudre type 1+2 côté continuParafoudre combiné adapté aux bâtiments équipés d'une installation de protection contre la foudre, où l'écoulement du courant de foudre direct est exigé.
Différentiel 300 mA type AProtection différentielle à seuil élevé, orientée vers la protection contre les incendies d'origine électrique sur la ligne alternative.
Disjoncteur 16 A triphaséIl protège et sectionne la ligne CA entre l'onduleur et le tableau de distribution contre les surcharges et les courts-circuits.
2 strings sur 2 MPPTLes strings restent séparés jusqu'à l'onduleur, avec une recherche du point de puissance maximale indépendante pour chacun.
Protection CC et CA dans un seul coffretUn seul coffret mural au lieu de deux boîtiers séparés, avec le câblage interne déjà réalisé.
Tension de string jusqu'à 1000 VCompatible avec les onduleurs de string dont la tension maximale d'entrée est de 1000 V CC.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type de coffret | Coffret de raccordement combiné CC+CA avec protection différentielle |
| Côté installation | Courant continu et courant alternatif |
| Nombre de strings PV | 2 |
| MPPT gérés | 2 |
| Tension maximale PV | 1000 V CC |
| Parafoudre CC | Type 1+2, 1000 V CC |
| Parafoudre CA | Type 2 |
| Disjoncteur | 16 A, triphasé (3 pôles) |
| Interrupteur différentiel | 300 mA, type A |
| Nombre de pôles / phases | Côté CA triphasé |
| Dimensions (L × H × P) | 128 × 201 × 120 mm |
| Poids | 4,3 kg |
| Normes de référence des composants | EN 61643-11 (SPD en courant alternatif), EN 61643-31 (SPD photovoltaïques), IEC/EN 60898-1 (disjoncteur), IEC/EN 61008-1 ou 61009-1 (différentiel) |
L'installation et le raccordement doivent être réalisés par du personnel qualifié, conformément aux normes en vigueur et à l'étude électrique de l'installation.
